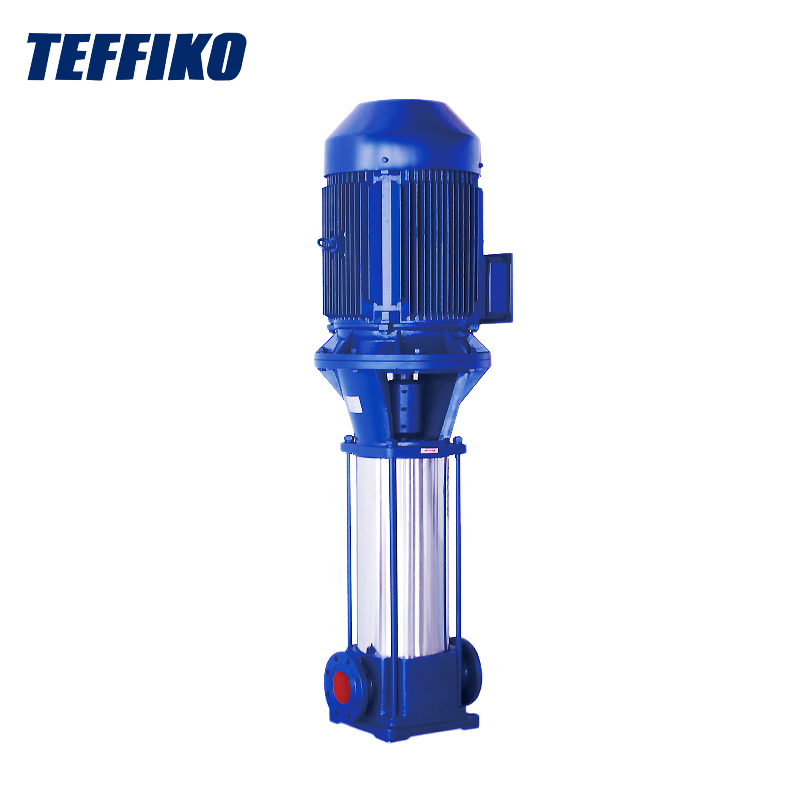

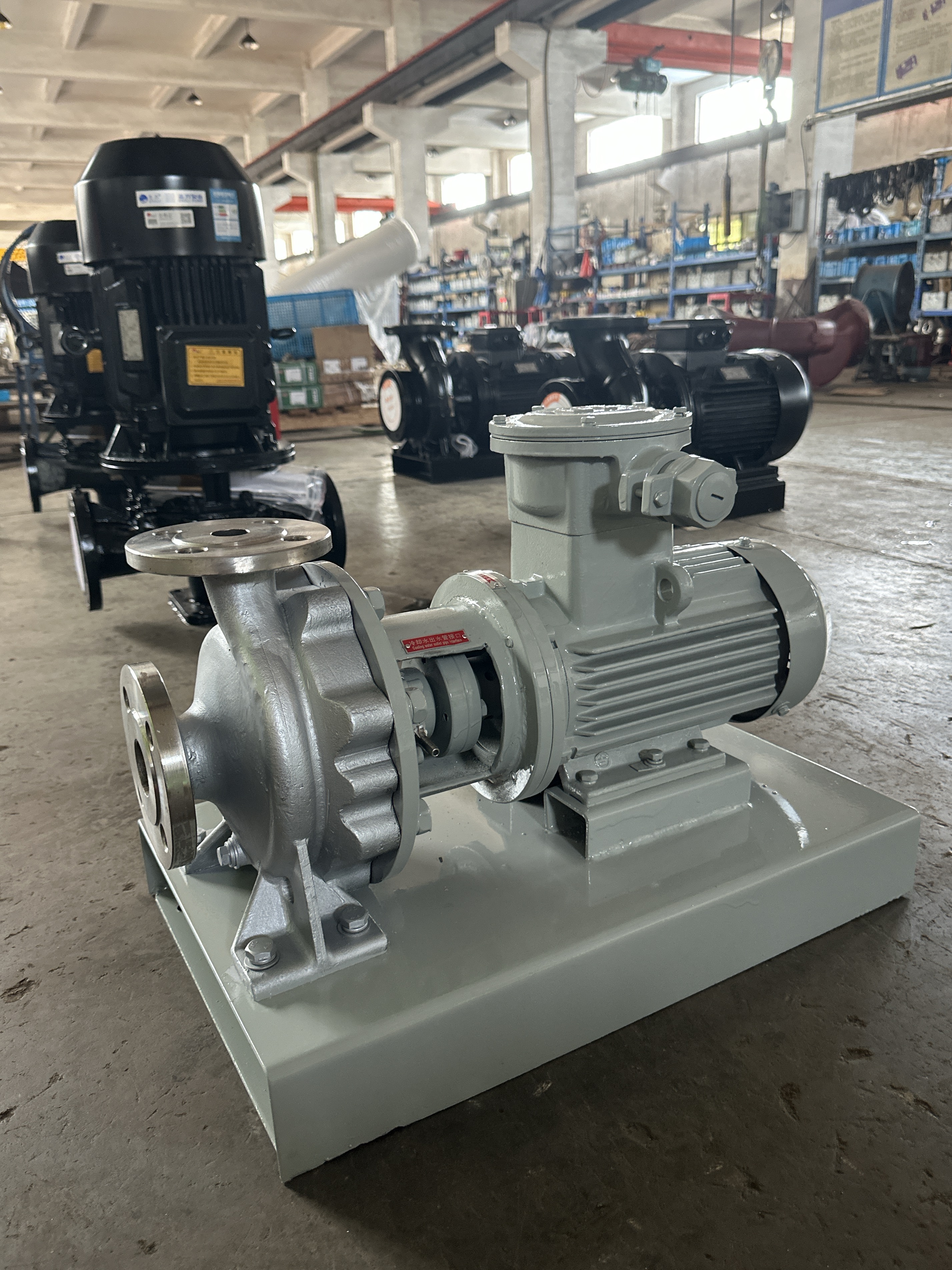

Υπολογισμός του ρυθμού ροής της φυγοκεντρικής αντλίας

Ο ρυθμός ροής (q) του aφυγοκεντρική αντλίαείναι μια βασική παράμετρος για τη μέτρηση της χωρητικότητας μεταφοράς της, η οποία επηρεάζει άμεσα τον σχεδιασμό του συστήματος και την αποτελεσματικότητα της λειτουργίας. Αυτό το άρθρο θα αναλύσει βαθιά τους τύπους υπολογισμού του ρυθμού ροής, τους παράγοντες που επηρεάζουν και τις μεθόδους υπολογισμού της μηχανικής για να βοηθήσουν τους μηχανικούς να κάνουν ακριβείς επιλογές και να βελτιστοποιήσουν τις λειτουργίες.

1. Ορισμός και μονάδες φυγοκεντρικής ροής αντλίας

Ρυθμός ροής (q)

Ο όγκος του υγρού που παρέχεται από την αντλία ανά χρόνο μονάδας. Οι κοινές μονάδες έχουν ως εξής:

• Διεθνείς μονάδες: M3/H (κυβικά μέτρα ανά ώρα), L/S (λίτρα ανά δευτερόλεπτο)
• Imperial Units: GPM (γαλόνια ανά λεπτό), FT3/S (κυβικά πόδια ανά δευτερόλεπτο)

Σχέσεις μετατροπής

• 1M3/H≈4.403GPM
• 1L/s = 15.85gpm

2. Οι τύποι πυρήνα για τη φυγοκεντρική ροή της αντλίας

2.1 Φόρμα θεωρητικού ρυθμού ροής (χωρίς να λαμβάνεται υπόψη οι απώλειες)

Ο θεωρητικός ρυθμός ροής μιας φυγοκεντρικής αντλίας μπορεί να υπολογιστεί μέσω των γεωμετρικών παραμέτρων του πτερωτή:

Q = a ικανότητα · π = π .D.

• Α: Η ροή - μέσω της περιοχής στην πρίζα πτερωτής (M2)
• Δ: Η διάμετρος της πρίζας πτερωτής (m)
• Β: Το πλάτος της πρίζας πτερωτής (m)
• V: Η ακτινική ταχύτητα του υγρού στην πρίζα της πτερωτής (m/s)

Σενάριο εφαρμογής: Χρησιμοποιείται για την εκτίμηση του ρυθμού ροής στο στάδιο του προκαταρκτικού σχεδιασμού, αλλά δεν θεωρεί τον αντίκτυπο των υδραυλικών απωλειών και της αποτελεσματικότητας.

2.2 Πραγματικός τύπος ρυθμού ροής (λαμβάνοντας υπόψη την αποτελεσματικότητα)

Ο πραγματικός ρυθμός ροής επηρεάζεται από την απόδοση της αντλίας (η) και την αντίσταση του συστήματος και πρέπει να υπολογιστεί σε συνδυασμό με την κεφαλή (Η) και την ισχύ (P). Όταν η μονάδα ρυθμού ροής είναι M3/S:

Q = ρ. G .HP.

Όταν η μονάδα ρυθμού ροής είναι M3/H:

Q = ρ. G .HP⋅ η × 3600

P: Ισχύς άξονα (KW)

• η: απόδοση της αντλίας (συνήθως 50% - 85%)
• ρ: πυκνότητα υγρού (kg/m3)
• G: Βαρβική επιτάχυνση (9,81m/s2)
• H: κεφάλι (m)

Βασικά σημεία:

• Ο ρυθμός ροής είναι άμεσα ανάλογος με την ισχύ και αντιστρόφως ανάλογη προς το κεφάλι.
• Τα υγρά υψηλού ιξώδους θα μειώσουν την απόδοση (η) και ο υπολογισμός πρέπει να διορθωθεί.

3. Βασικοί παράγοντες που επηρεάζουν τον ρυθμό ροής

3.1 Παράμετροι πτερυγίων

• Διάμετρος πτερυγίων (D): Ο ρυθμός ροής είναι άμεσα ανάλογος προς το τετράγωνο της διαμέτρου της πτερωτής (Q∝D2).
• Η ταχύτητα περιστροφής (N): Ο ρυθμός ροής είναι άμεσα ανάλογος με την ταχύτητα περιστροφής (Q∝N), ακολουθώντας τον νόμο περί ομοιότητας: Q1Q2 = (N1N2) (D1D2) 3.

3.2 Αντίσταση συστήματος

Η τριβή των σωλήνων, τα ανοίγματα των βαλβίδων και ο αριθμός των αγκώνων θα αυξήσουν την αντίσταση του συστήματος, με αποτέλεσμα τον πραγματικό ρυθμό ροής να είναι χαμηλότερος από τη θεωρητική τιμή. Ο πραγματικός ρυθμός ροής πρέπει να καθορίζεται από τη διασταύρωση της χαρακτηριστικής καμπύλης του συστήματος και τη χαρακτηριστική καμπύλη της αντλίας. Η χαρακτηριστική καμπύλη του συστήματος αντικατοπτρίζει τη σχέση μεταξύ του ρυθμού ροής και της αντίστασης στο σύστημα του αγωγού και συνήθως προέρχεται από τον τύπο υπολογισμού της αντίστασης αγωγών. Η καμπύλη χαρακτηριστικής της αντλίας είναι η καμπύλη της σχέσης μεταξύ παραμέτρων όπως ο ρυθμός ροής, η κεφαλή, η ισχύς και η αποτελεσματικότητα της φυγοκεντρικής αντλίας υπό διαφορετικές συνθήκες εργασίας, η οποία καθορίζεται από τον κατασκευαστή μέσω πειραμάτων. Όταν η αντλία είναι εγκατεστημένη σε ένα συγκεκριμένο σύστημα αγωγών, ο ρυθμός ροής που αντιστοιχεί στη διασταύρωση των δύο καμπυλών είναι ο πραγματικός ρυθμός ροής λειτουργίας της αντλίας σε αυτό το σύστημα.

3.3 Μεσαία Χαρακτηριστικά

• Ιξώδες: Τα υγρά υψηλού ιξώδους (όπως τα έλαια) θα αυξήσουν την εσωτερική τριβή και θα μειώσουν τον ρυθμό ροής.
• Περιεχόμενο αερίου: Όταν η περιεκτικότητα σε αέριο στο υγρό υπερβαίνει το 5%, μπορεί να προκληθεί σπηλαίωση και ο ρυθμός ροής θα μειωθεί απότομα.

4. Κοινές αιτίες και λύσεις για μη φυσιολογικούς ρυθμούς ροής

5. Περίληψη

Ο ρυθμός ροής ενόςφυγοκεντρική αντλίαμπορεί να εκτιμηθεί με θεωρητικούς τύπους, αλλά η πραγματική αξία πρέπει να συνδυαστεί με τα χαρακτηριστικά της απόδοσης και του συστήματος. Το μέγεθος του πτερυγίου, η ταχύτητα περιστροφής και τα μεσαία χαρακτηριστικά είναι οι μεταβλητές πυρήνα που επηρεάζουν τον ρυθμό ροής. Στη μηχανική, ο ρυθμός ροής προσδιορίζεται κατά προτίμηση μέσω καμπυλών απόδοσης και μετρούμενων δεδομένων αντί να βασίζεται αποκλειστικά σε υπολογισμούς. Η μάθηση της λογικής υπολογισμού του ρυθμού ροής μπορεί να βελτιστοποιήσει την επιλογή της αντλίας, να μειώσει την κατανάλωση ενέργειας και να επεκτείνει τη διάρκεια ζωής του εξοπλισμού. Για σύνθετα συστήματα, συνιστάται να χρησιμοποιείτε προσομοιώσεις CFD ή επαγγελματικό λογισμικό (όπως Pipe - FLO) για βοηθητική ανάλυση.
