Το API 610 χρησιμεύει ως το βασικό γενικό πρότυπο για οριζόντιες φυγοκεντρικές αντλίες σε πετροχημικές, πετρελαιοαερίου και χημικές βιομηχανίες. Αυτό το πρότυπο ταξινομεί τις βιομηχανικές φυγόκεντρες αντλίες σε τρεις βασικές διαμορφώσεις: αντλίες OH, αντλίες BB μεταξύ των ρουλεμάν και κατακόρυφα αναρτημένες αντλίες VS. Με χρόνια εις βάθος τεχνογνωσίας Ε&Α και κατασκευής σε αντλίες συμβατές με API 610, η Teffiko προσφέρει εξαιρετικά αξιόπιστες λύσεις μεταφοράς υγρών για διάφορες βιομηχανίες μέσω τυποποιημένου δομικού σχεδιασμού και πλούσιας εμπειρίας στην προσαρμογή σε απαιτητικές συνθήκες λειτουργίας.

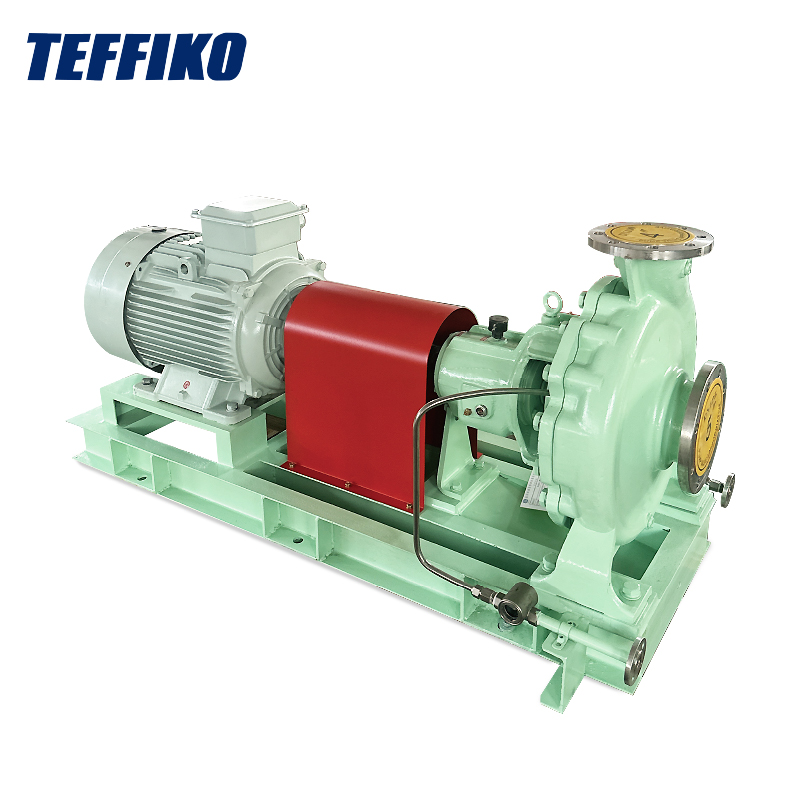

OH (Overhung Pump):Η πτερωτή είναι τοποθετημένη στο άκρο του άξονα της αντλίας, με πρόβολο έξω από το περίβλημα του ρουλεμάν. Το συγκρότημα ρουλεμάν είναι πλήρως απομονωμένο από το ρευστό διεργασίας. Είναι ένας κύριος ελαφρύς τύπος οριζόντιας αντλίας.

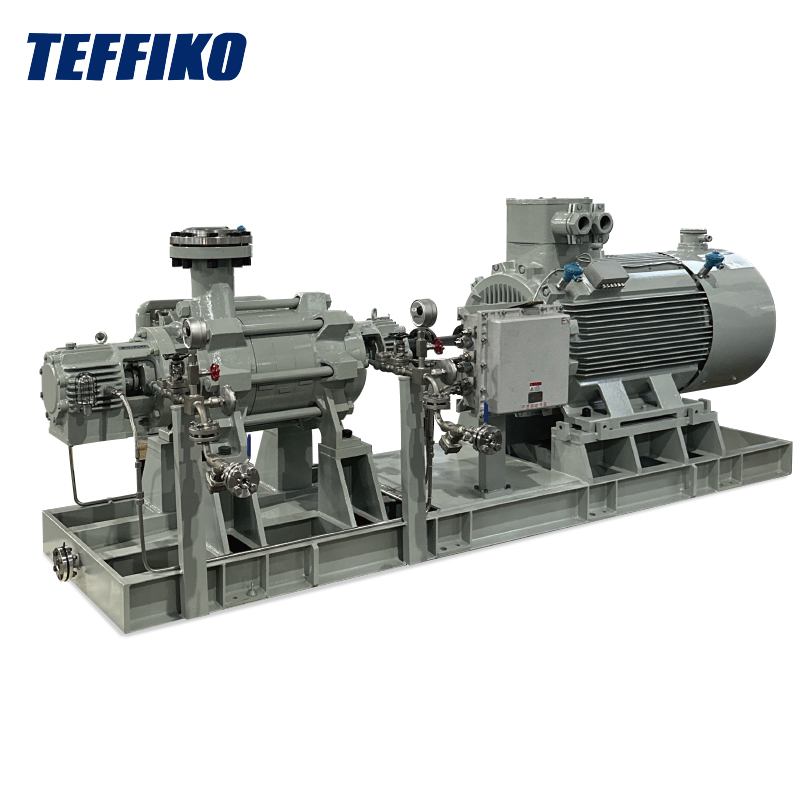

BB (αντλία μεταξύ ρουλεμάν):Η πτερωτή είναι τοποθετημένη ανάμεσα σε δύο σετ ρουλεμάν με συμμετρική δομή στήριξης, η οποία βελτιώνει σημαντικά την ισορροπία του ρότορα και τη συνολική ακαμψία στήριξης για απαιτητικές συνθήκες λειτουργίας.
VS (Κάθετη αναρτημένη αντλία):Ο άξονας της αντλίας και η πτερωτή είναι κάθετα αναρτημένα και βυθισμένα στο μεταφερόμενο ρευστό. Εφαρμόζεται ως επί το πλείστον σε κάθετα σενάρια μεταφοράς σε βαθιά νερά και σε δεξαμενές και δεν θα συζητηθεί λεπτομερώς σε αυτό το έγγραφο.
Συμπαγής συνολική δομή με μικρό αποτύπωμα, κατάλληλη για έργα με περιορισμούς χώρου. απλές εργασίες συντήρησης. βολική επιθεώρηση και αντικατάσταση μηχανικών σφραγίδων και πτερυγίων, η οποία μειώνει σημαντικά τον χρόνο διακοπής λειτουργίας. κατάλληλο για συνθήκες σταθερής πίεσης και μέτριου υδραυλικού φορτίου και παρουσιάζει εξαιρετική προσαρμοστικότητα για τις υπηρεσίες κοινής ωφέλειας.
Περιοριζόμενος από τη δομή προεξοχής, υπάρχει υψηλός κίνδυνος παραμόρφωσης άξονα κάτω από συνθήκες μεγάλης διαμέτρου πτερωτής και υψηλής πίεσης, που μπορεί εύκολα να προκαλέσουν υπερβολικούς κραδασμούς. Δεν είναι κατάλληλο για συστήματα συνεχούς παραγωγής βαρέως τύπου υψηλής ροής, υψηλής θερμοκρασίας και υψηλής πίεσης. Διαθέτει σύντομη διάρκεια ζωής και γρήγορη φθορά στεγανοποίησης κάτω από μακροχρόνιες σκληρές συνθήκες λειτουργίας.
Μεταφορά νερού χρήσης εργοστασίων, δοσομέτρηση χημικών αντιδραστηρίων, μεταφορά ελαφρού υδρογονάνθρακα, μεταφορά βοηθητικών διεργασιών-ρευστού και άλλες μη κρίσιμες, διαλείπουσες ή χαμηλού φορτίου καθήκοντα.
Ο συμμετρικός σχεδιασμός στήριξης ρότορα επιτρέπει ισχυρή προσαρμοστικότητα φορτίου και εξαιρετικά υψηλή σταθερότητα άξονα. ικανή για μακροχρόνια λειτουργία υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης με χαμηλά δυναμικά φορτία άξονα· Οι ισορροπημένες δυνάμεις του ρότορα μειώνουν αποτελεσματικά τους κραδασμούς και την αξονική ώθηση του εξοπλισμού, παρέχοντας πολύ ανώτερη λειτουργική σταθερότητα σε σύγκριση με τις αντλίες OH.
Μεγαλύτερο βάρος εξοπλισμού, μεγαλύτερο αποτύπωμα και απαιτήσεις για γερά και σταθερά θεμέλια εξοπλισμού. εξελιγμένες και πολύπλοκες κατασκευές, ειδικά για αντλίες BB πολλαπλών σταδίων. δυσκίνητες διαδικασίες αποσυναρμολόγησης και συντήρησης με μεγάλο φόρτο εργασίας συντήρησης και αυστηρές απαιτήσεις για ακρίβεια ευθυγράμμισης κατά την εγκατάσταση.
Μεταφορά πετρελαϊκού αερίου σε μεγάλες αποστάσεις, συστήματα έγχυσης νερού σε πεδία πετρελαίου, κυκλοφορία αμινών-υγρού διυλιστηρίου, εκκένωση πύργου υψηλής θερμοκρασίας, συμπίεση τροφοδοσίας νερού λέβητα και άλλα κρίσιμα καθήκοντα συνεχούς παραγωγής.
Για να διευκολυνθεί η γρήγορη διαφοροποίηση των διαμορφώσεων υλικού, των διαφορών απόδοσης και λειτουργίας-συντήρησης μεταξύ των δύο τύπων αντλιών, ο ακόλουθος πλήρης συγκριτικός πίνακας σύμφωνα με το πρότυπο API 610 καλύπτει τις βασικές παραμέτρους επιλογής:
| Στοιχείο σύγκρισης | OH Overhung Αντλία | Αντλία BB Between-Bearings |
|---|---|---|
| Μέθοδος στήριξης άξονα | Υποστήριξη προεξοχής ενός άκρου | Συμμετρική στήριξη διπλού ρουλεμάν |
| Αποτύπωμα και Θεμέλιο | Συμπαγές μέγεθος με απλή βάση | Μεγάλο μέγεθος που απαιτεί ενισχυμένο θεμέλιο |
| Ικανότητα χειρισμού πίεσης | Κατάλληλο για μέτρια πίεση | Κατάλληλο για υψηλή/υπερυψηλή πίεση |
| Χωρητικότητα ροής | Χαμηλή έως μέτρια ροή | Μέτρια έως υψηλή ροή με ισχυρή ανοχή φορτίου |
| Ευκολία Συντήρησης | Απλή δομή με άνετη συντήρηση | Πολύπλοκη δομή με εκτεταμένες διαδικασίες συντήρησης |
| Αξονικό Φορτίο και Παραμόρφωση | Παρουσιάζεται εκτροπή του άξονα. μέτρια σταθερότητα | Ισορροπημένα φορτία χωρίς σημαντική παραμόρφωση |
| Δυναμική απόδοση ρότορα | Περιορισμένο περιθώριο ακαμψίας με σχετικά χαμηλή ταχύτητα περιστροφής | Επαρκής ακαμψία, χαμηλοί κραδασμοί και υψηλή σταθερότητα |
| Τύπος ρουλεμάν | Ρουλεμάν με σφαιρίδια / κυλίνδρους κατά της τριβής | Ρουλεμάν ώθησης χιτωνίου / ανακλινόμενου μαξιλαριού |
| Διαμόρφωση σφραγίδας | Συμβατικά μονό / διπλό φυσίγγιο μηχανικά στεγανοποιητικά | Τσιμούχες τύπου flush / tandem υψηλής πίεσης |
| Υλικά που χρησιμοποιούνται συνήθως | 316 από ανοξείδωτο ατσάλι, duplex ανοξείδωτο ατσάλι | Χρώμιο ατσάλι, Inconel, Hastelloy |
Για έργα που επιδιώκουν χαμηλού κόστους, βολική λειτουργία και συντήρηση με περιορισμένο χώρο, υπό συνθήκες βοηθητικής βοηθητικής υπηρεσίας μεσαίας προς χαμηλής πίεσης, μικρής έως μεσαίας ροής, προτιμώνται οι αντλίες προεξοχής OH. Για κρίσιμες μονάδες συνεχούς παραγωγής που υπόκεινται σε συνθήκες υψηλής θερμοκρασίας, υψηλής πίεσης και υψηλής ροής με αυστηρές απαιτήσεις για σταθερότητα εξοπλισμού, χαμηλό ποσοστό αστοχίας και μεγάλη διάρκεια ζωής, πρέπει να υιοθετούνται αντλίες BB μεταξύ των ρουλεμάν. Η πραγματική επιλογή της αντλίας απαιτεί ολοκληρωμένη αξιολόγηση παραμέτρων όπως η μέση διαβρωτικότητα, το ιξώδες και η συχνότητα εκκίνησης-παύσης για να εξισορροπηθεί η αξιοπιστία του εξοπλισμού και η οικονομία του έργου.
