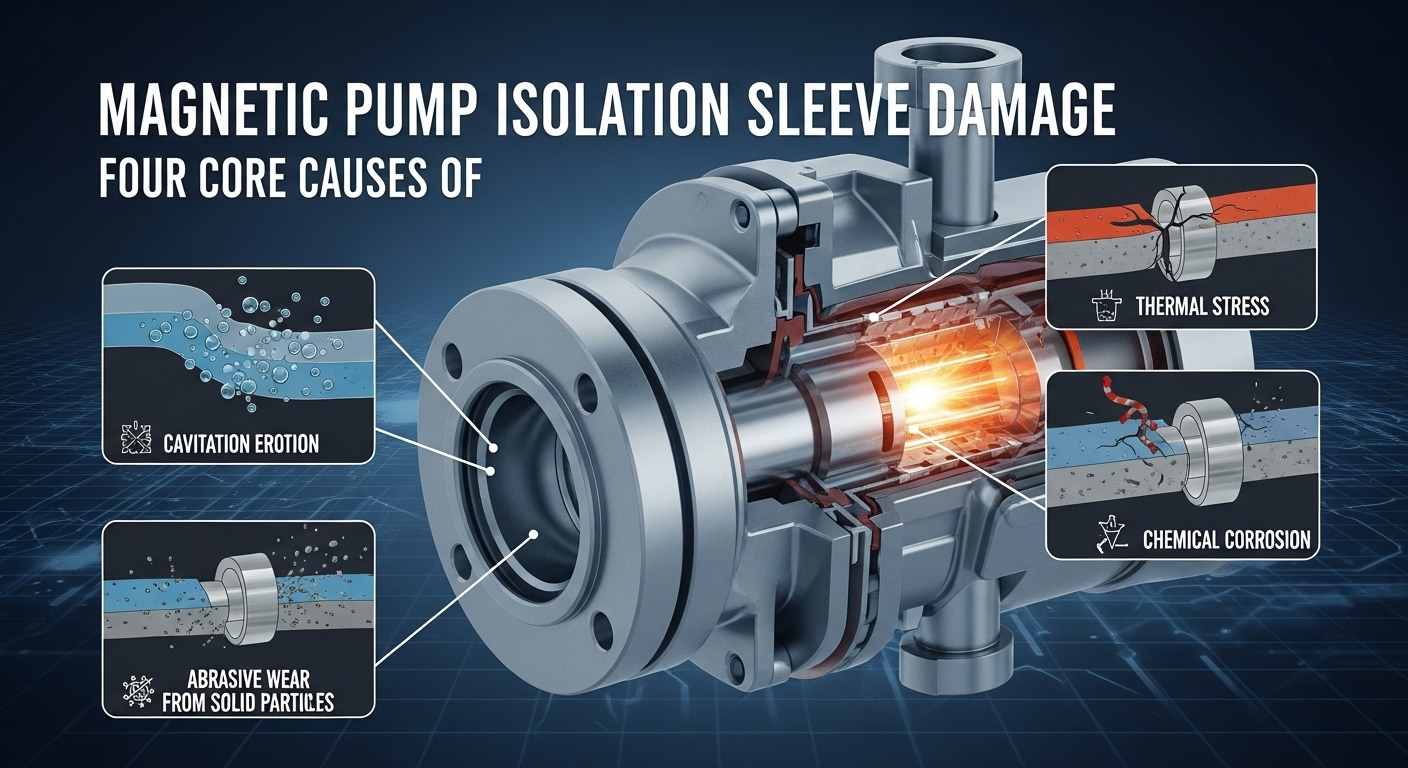

Τέσσερις βασικές αιτίες της ζημιάς στο χιτώνιο απομόνωσης της μαγνητικής αντλίας

Ζημιά στομαγνητική αντλίαΤο χιτώνιο απομόνωσης αποτελεί σημαντικό κίνδυνο για την ασφάλεια στη μεταφορά χημικών υγρών. Βασισμένο στην πρακτική μηχανικής, αυτό το άρθρο αναλύει σε βάθος τους μηχανισμούς ζημιάς του χιτωνίου απομόνωσης που προκαλούνται από φθορά σκληρών σωματιδίων, αστοχία λίπανσης σε ξηρή λειτουργία, διακυμάνσεις συνθηκών λειτουργίας και σπηλαίωση και παρέχει λύσεις πρόληψης επαγγελματικού επιπέδου για τη βελτίωση της λειτουργικής σταθερότητας των μαγνητικών αντλιών.

I. Μαγνητικά Ξένα Σώματα και Σκληρά Σωματίδια

Αυτή είναι η πιο άμεση και κοινή αιτία φυσικής φθοράς στο χιτώνιο απομόνωσης. Υπάρχει ένα ισχυρό μαγνητικό πεδίο μεταξύ του εσωτερικού και του εξωτερικού μαγνητικού ρότορα μιας μαγνητικής αντλίας και τα εσωτερικά κανάλια ροής της είναι ακριβή.

Μηχανισμός βλάβης:

1. Μαγνητικά ξένα σώματα: Μαγνητικές ακαθαρσίες όπως ρινίσματα σιδήρου και σκωρίες συγκόλλησης στο μεταφερόμενο μέσο θα απορροφηθούν έντονα στις επιφάνειες του εσωτερικού και του εξωτερικού μαγνητικού ρότορα. Καθώς ο εσωτερικός μαγνητικός ρότορας περιστρέφεται με υψηλή ταχύτητα, αυτά τα σωματίδια θα ξύνουν συνεχώς το εσωτερικό τοίχωμα του στατικού χιτωνίου απομόνωσης σαν περιστρεφόμενες κεφαλές κοπής υψηλής ταχύτητας, με αποτέλεσμα το πάχος του τοιχώματος σταδιακά να λεπταίνει και τελικά να φθείρεται.
2. Σκληρά σωματίδια: Εάν το μέσο περιέχει μη μαγνητικά σκληρά σωματίδια (όπως σκόνη καταλύτη, κρύσταλλα), θα καθαρίσουν και θα φθαρούν το χιτώνιο απομόνωσης και τα ρουλεμάν ολίσθησης κάτω από την κίνηση του ρευστού. Όπως αναφέρεται στα υλικά αναφοράς σας, αυτό μπορεί εύκολα να προκαλέσει "γρατσουνιές ή κοπή" του χιτωνίου απομόνωσης.

Κοινοί παράγοντες ενεργοποίησης:

• Ατελής καθαρισμός των σωληνώσεων του συστήματος ή των δεξαμενών αποθήκευσης μετά την εγκατάσταση ή τη συντήρηση.
• Το ίδιο το μεταφερόμενο υλικό περιέχει σιδηρομαγνητικές ή σκληρές ακαθαρσίες.

Στρατηγικές Πρόληψης:

Βεβαιωθείτε ότι έχετε εγκαταστήσει φίλτρα υψηλής ακρίβειας (μαγνητικά φίλτρα εάν είναι απαραίτητο) στην είσοδο της αντλίας και διαμορφώστε αυστηρά συστήματα τακτικού καθαρισμού και επιθεώρησης.

II. Ξηρή τριβή και ανεπαρκής ροή

Η λίπανση και η ψύξη των μαγνητικών αντλιών βασίζονται αποκλειστικά στο μεταφερόμενο υγρό. Οποιαδήποτε επέμβαση χωρίς υγρό είναι θανατηφόρα.

Μηχανισμός βλάβης:

Όταν δεν υπάρχει μέσο στην αντλία ή ο ρυθμός ροής του μέσου είναι πολύ χαμηλός, το ρουλεμάν ολίσθησης θα χάσει τη λίπανση και την ψύξη, με αποτέλεσμα ξηρή τριβή υψηλής ταχύτητας. Αυτό θα δημιουργήσει μια τεράστια ποσότητα θερμότητας σε σύντομο χρονικό διάστημα, με αποτέλεσμα το ρουλεμάν να «καεί» πρώτα. Αυτή η θερμότητα θα μεταφερθεί γρήγορα στο παρακείμενο χιτώνιο απομόνωσης: για τα μη μεταλλικά χιτώνια απομόνωσης, θα προκαλέσει τήξη και ενανθράκωση. για τα μεταλλικά μανίκια μόνωσης, μπορεί να οδηγήσει σε παραμόρφωση ή απομαγνήτιση και τελικά πλήρη αστοχία.

Κοινοί παράγοντες ενεργοποίησης:

1. Πολύ χαμηλή στάθμη υγρού στη δεξαμενή αποθήκευσης, που οδηγεί σε σπηλαίωση της αντλίας.
2. Η βαλβίδα εισαγωγής δεν είναι ανοιχτή, η βαλβίδα εξόδου είναι υπερβολικά κλειστή ή έχει φράξει η σωλήνωση.
3. Ανεπαρκές αστάρωμα και εξαερισμός πριν από την εκκίνηση.

Στρατηγικές Πρόληψης:

Εγκαταστήστε και ενεργοποιήστε διατάξεις προστασίας αλληλομανδάλωσης όπως μετρητές στάθμης υγρού και μετρητές ροής για να επιτύχετε αυτόματη απενεργοποίηση της αντλίας σε χαμηλή στάθμη υγρού ή χαμηλό ρυθμό ροής. Ακολουθήστε αυστηρά τις διαδικασίες λειτουργίας και επιβεβαιώστε ότι το "priming" έχει ολοκληρωθεί πριν από την εκκίνηση.

III. Φαινόμενο Σπηλαίωσης

Το Cavitation είναι ένας «αόρατος δολοφόνος» μαγνητικών αντλιών, με τεράστια και ανεπαίσθητη καταστροφική δύναμη.

Μηχανισμός βλάβης:

Όταν η πίεση εισόδου της αντλίας είναι πολύ χαμηλή, το υγρό θα βράσει λόγω της τοπικής χαμηλής πίεσης στην πτερωτή και σε άλλα σημεία, δημιουργώντας μεγάλο αριθμό φυσαλίδων. Όταν αυτές οι φυσαλίδες ρέουν στην περιοχή υψηλής πίεσης με το υγρό, θα σκάσουν αμέσως, παράγοντας δύναμη κρούσης χιλιάδων ατμοσφαιρών και τοπική υψηλή θερμοκρασία.

1. Άμεση πρόσκρουση στην επιφάνεια του χιτωνίου απομόνωσης, προκαλώντας ζημιά στο άνοιγμα και την κόπωση.
2. Η σπηλαίωση θα προκαλέσει σοβαρούς κραδασμούς της αντλίας, βλάπτοντας σοβαρά την υδραυλική ισορροπία, οδηγώντας σε ζημιά στην αλυσίδα μιας σειράς εξαρτημάτων όπως ρουλεμάν, ρότορες και πτερωτές. Το χιτώνιο απομόνωσης είναι επίσης επιρρεπές σε ρωγμές υπό έντονους κραδασμούς και ακανόνιστη πίεση.

Κοινοί παράγοντες ενεργοποίησης:

• Παράλογος σχεδιασμός του αγωγού εισόδου της αντλίας, με αποτέλεσμα υπερβολική αντίσταση.
• Η θερμοκρασία του μεταφερόμενου μέσου είναι πολύ υψηλή, κοντά στο σημείο βρασμού του.
• Ανεπαρκής πλήρωση, με μεγάλη ποσότητα υπολειμματικού αερίου στο σύστημα.
• Ανεπαρκής στάθμη υγρού εισόδου (NPSHa < NPSHr).

Στρατηγικές Πρόληψης:

Βελτιστοποιήστε τη σχεδίαση του αγωγού εισόδου, μειώστε τον ρυθμό ροής και εξασφαλίστε επαρκή πίεση δεξαμενής ή ύψος στάθμης υγρού. Αποφύγετε τη λειτουργία σε θερμοκρασίες κοντά στο σημείο βρασμού του μέσου.

IV. Διακυμάνσεις στις συνθήκες λειτουργίας και ακατάλληλη λειτουργία

Οι μαγνητικές αντλίες είναι εξοπλισμός ακριβείας και η σταθερή λειτουργία τους εξαρτάται από σταθερές συνθήκες λειτουργίας. Οι έντονες διακυμάνσεις στις συνθήκες λειτουργίας θα βλάψουν εσωτερικά την ακριβή μηχανική τους ισορροπία.

Μηχανισμός βλάβης:

1. Υδραυλική ανισορροπία: Η αξονική δύναμη των μαγνητικών αντλιών συνήθως εξισορροπείται αυτόματα από την υδραυλική πίεση. Όταν οι παράμετροι λειτουργίας όπως η πίεση εξόδου και ο ρυθμός ροής παρουσιάζουν απότομες διακυμάνσεις, αυτή η ακριβής ισορροπία θα σπάσει αμέσως. Αυτό θα αναγκάσει το συρόμενο ρουλεμάν και τον ωστικό δακτύλιο να φέρει τεράστιες, μη σχεδιασμένες αξονικές και ακτινικές δυνάμεις, επιταχύνοντας έτσι τη φθορά ή προκαλώντας άμεσα ζημιά. Η ζημιά του ρουλεμάν θα επηρεάσει αμέσως τη σταθερότητα του συγκροτήματος του ρότορα, οδηγώντας σε ζημιά τριβής ή σύγκρουσης στο χιτώνιο απομόνωσης.
2. Χημική και φυσική υπερφόρτωση: Λανθασμένη επιλογή του υλικού μονωτικού χιτωνίου που δεν μπορεί να αντισταθεί στη διάβρωση του μέσου. ή λειτουργία πέρα ​​από τις σχεδιασμένες συνθήκες πίεσης και θερμοκρασίας θα επιταχύνει τη γήρανση του υλικού, τον ερπυσμό ή την ευθραυστότητα και τελικά θα οδηγήσει σε ζημιά.

Κοινοί παράγοντες ενεργοποίησης:

• Συχνές και μεγάλες διακυμάνσεις στις παραμέτρους του συστήματος όπως η πίεση και ο ρυθμός ροής.
• Μη αυστηρή τήρηση των διαδικασιών λειτουργίας, αυθαίρετο άνοιγμα και κλείσιμο βαλβίδων, με αποτέλεσμα κρούση με σφυρί νερού ή πίεση.
• Σφάλματα στην πρώιμη επιλογή, αδυναμία πλήρους εξέτασης όλων των παραμέτρων όπως διάβρωση μέσης τιμής, θερμοκρασία και πίεση.

Στρατηγικές Πρόληψης:

Προσπαθήστε να διατηρείτε την αντλία να λειτουργεί σταθερά κοντά στο σημείο σχεδιασμού, αποφύγετε τη συχνή εκκίνηση και τη διακοπή λειτουργίας και τη μεγάλης κλίμακας προσαρμογή των συνθηκών λειτουργίας. Επικοινωνήστε πλήρως με το τεχνικό προσωπικό κατά το στάδιο της επιλογής και παρέχετε τα πιο λεπτομερή και ακριβή δεδομένα κατάστασης λειτουργίας.

Σύναψη

Συνοπτικά, η αποτυχία τουμαγνητική αντλίαΤο χιτώνιο απομόνωσης δεν είναι μόνο ένα πρόβλημα υλικού, αλλά και ένα πρόβλημα μηχανικής συστήματος, που περιλαμβάνει μέτρια καθαριότητα, σχεδιασμό αγωγού, έλεγχο λειτουργίας και προδιαγραφές συντήρησης. Ως μια καινοτόμος μάρκα που εστιάζει σε λύσεις μετάδοσης υγρών χωρίς διαρροές υψηλής απόδοσης,TeffikoΣυμμορφώνεται πάντα με τις βασικές έννοιες της "αξιοπιστίας, της ευφυΐας και του πράσινου" και παρέχει μια πλήρη γκάμα προϊόντων μαγνητικής αντλίας ανθεκτικά στη διάβρωση για τις βιομηχανίες χημικών, νέας ενέργειας και πετρελαίου.
