Οριζόντιες έναντι κάθετες φυγόκεντρες αντλίες: Ο απόλυτος οδηγός βιομηχανικής επιλογής

Φυγοκεντρικές αντλίεςαποτελούν τον βασικό εξοπλισμό για τη μεταφορά ρευστών σε διάφορες βιομηχανίες, διαδραματίζοντας κεντρικό ρόλο από την επεξεργασία δημοτικών υδάτων έως την εξόρυξη πετρελαίου και φυσικού αερίου. Ωστόσο, η επιλογή μεταξύ οριζόντιων και κάθετων φυγοκεντρικών αντλιών είναι μια βασική πρόκληση στην επιλογή. Μια σωστή επιλογή αυξάνει την απόδοση και μειώνει το κόστος, ενώ μια λάθος μπορεί να οδηγήσει σε αναποτελεσματικότητα του συστήματος και δυσκίνητη συντήρηση. Αυτό το άρθρο αναλύει τη λογική επιλογής για τους δύο τύπους αντλιών και μόχλευσηTeffikoΗ τεχνική συσσώρευση και τα πλεονεκτήματα του προϊόντος στο πεδίο της φυγόκεντρης αντλίας σας βοηθούν να κάνετε ακριβείς επιλογές και να αποφύγετε παρεξηγήσεις.

I. Οριζόντιες φυγόκεντρες αντλίες: Σταθερές και βολικές, κατάλληλες για μακροχρόνια λειτουργία

Ο άξονας είναι παράλληλος με το έδαφος, με τον κινητήρα και την πτερωτή τοποθετημένα σε μια οριζόντια γενική πλάκα βάσης, παρουσιάζοντας ένα «οριζόντιο επίπεδο σχήμα». Τα βασικά του πλεονεκτήματα είναι η σταθερότητα και η ευκολία συντήρησης.

Φόντα

Απλή εγκατάσταση και ευθυγράμμιση, υψηλή σταθερότητα και χαμηλές δονήσεις. άνετη συντήρηση με γενική επισκευή προσβάσιμη χωρίς αποσυναρμολόγηση αγωγών. ευέλικτη οδήγηση, προσαρμόσιμη σε μια ποικιλία μονάδων ισχύος, προσφέροντας απόδοση υψηλού κόστους για βραχυπρόθεσμη επένδυση.

Περιορισμοί

Μεγάλος χώρος δαπέδου, περιορισμένος σε σενάρια περιορισμένου χώρου. Το NPSH πρέπει να ελέγχεται για να αποτρέπεται η σπηλαίωση όταν εγκαθίσταται πάνω από τη στάθμη του υγρού. Οι σφραγίδες είναι επιρρεπείς σε διαρροές, απαιτώντας τακτική παρακολούθηση ευθυγράμμισης.

II. Κάθετες φυγόκεντρες αντλίες: εξοικονόμηση χώρου και ανθεκτικές στη σπηλαίωση, κατάλληλες για σύνθετα σενάρια

Ο άξονας είναι κάθετος στο έδαφος, με τον κινητήρα να βρίσκεται πάνω από την κεφαλή της αντλίας, παρουσιάζοντας ένα «κάθετο λεπτό σχήμα». Τα βασικά του πλεονεκτήματα είναι η εξοικονόμηση χώρου και η προσαρμοστικότητα σε πολύπλοκα υγρά.

Φόντα

Ελάχιστος χώρος δαπέδου, ιδανικός για στενούς χώρους. υποβρύχια λειτουργία διαθέσιμη χωρίς αστάρωμα, παρέχοντας εξαιρετική αντοχή στη σπηλαίωση. λιγότερη φθορά στεγανοποίησης και χαμηλό κίνδυνο διαρροής, κατάλληλο για σύνθετα υγρά που περιέχουν αφρό και πολτό.

Περιορισμοί

Σύνθετη συντήρηση που απαιτεί αποσυναρμολόγηση του άνω μέρους ή ανυψωτικού εξοπλισμού, που οδηγεί σε μεγάλο χρόνο διακοπής λειτουργίας. υψηλές απαιτήσεις για κάθετο ύψος κεφαλής. επιρρεπής σε προβλήματα αξονικής ώθησης υπό υψηλή πίεση.

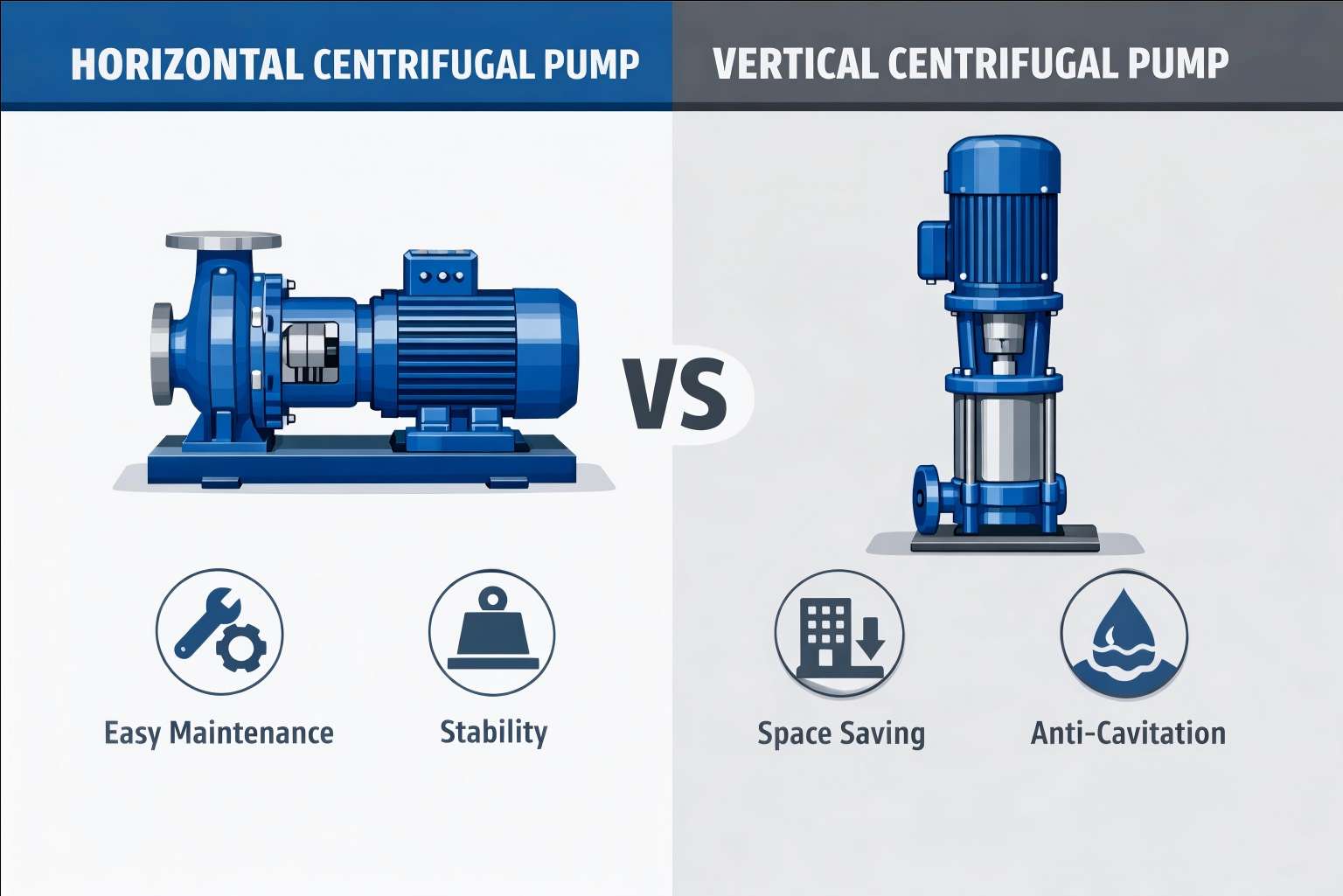

III. Δεδομένα και Πρακτική Σύγκριση

Για γρήγορη αναφορά σας, έχουμε συντάξει αυτόν τον βασικό πίνακα σύγκρισης με βάση την πρακτική εμπειρία:

IV. Σε βάθος συζήτηση για τα πλεονεκτήματα και τα μειονεκτήματα

Η αξιολόγηση των πλεονεκτημάτων και των μειονεκτημάτων με βάση το περιβάλλον λειτουργίας και τα χαρακτηριστικά του υγρού είναι ζωτικής σημασίας για την επιλογή της σωστής αντλίας. Ακολουθεί μια πιο λεπτομερής ανάλυση των πλεονεκτημάτων και των μειονεκτημάτων τους:

Πλεονεκτήματα των οριζόντιων αντλιών

• Εύκολη συντήρηση:Η οριζόντια διάταξη επιτρέπει την εύκολη πρόσβαση στα εσωτερικά εξαρτήματα. Συνήθως, η αντλία μπορεί να συντηρηθεί χωρίς να αφαιρεθεί ολόκληρο το περίβλημα ή να διαταραχθούν οι σωληνώσεις, μειώνοντας έτσι σημαντικά τον χρόνο διακοπής λειτουργίας. Αυτός είναι ένας κρίσιμος παράγοντας σε βιομηχανίες όπως η χημική επεξεργασία όπου η συνεχής λειτουργία είναι απαραίτητη.
• Ευέλικτη κινητήρια δύναμη:Αυτές οι αντλίες μπορούν εύκολα να φιλοξενήσουν μια ποικιλία κινητήριων δυνάμεων, συμπεριλαμβανομένων των ηλεκτροκινητήρων, των κινητήρων ντίζελ και ακόμη και των ατμοστρόβιλων, παρέχοντας ευελιξία στην επιλογή των πηγών ισχύος.
• Οικονομική αποδοτικότητα:Γενικά, το αρχικό κόστος αγοράς και εγκατάστασης είναι χαμηλότερο από τις σύνθετες δομές φρεατίων ορισμένων κάθετων αντλιών.
• Σταθερότητα και κραδασμοί:Η τοποθέτηση της αντλίας σε μια στιβαρή οριζόντια βάση παρέχει εξαιρετική σταθερότητα, ελαχιστοποιώντας τους κραδασμούς και επεκτείνοντας τη διάρκεια ζωής των ρουλεμάν και των στεγανοποιήσεων.

Μειονεκτήματα οριζόντιων αντλιών

• Μεγάλος χώρος ορόφου:Απαιτούν σημαντικό χώρο του εργοταξίου, ο οποίος μπορεί να αποτελέσει σημαντικό περιορισμό σε εγκαταστάσεις περιορισμένου χώρου, όπως υπεράκτιες πλατφόρμες ή συμπαγή εργοστάσια παραγωγής.
• Προκλήσεις NPSH:Εάν η αντλία έχει εγκατασταθεί πάνω από τη στάθμη του υγρού, η καθαρή θετική κεφαλή αναρρόφησης (NPSH) πρέπει να ελέγχεται προσεκτικά για να αποφευχθεί η σπηλαίωση.
• Ζητήματα σφραγίδων:Οι οριζόντιοι άξονες είναι πιο επιρρεπείς σε διαρροές από στεγανοποιήσεις, απαιτώντας συνεχή παρακολούθηση και πιθανή επανευθυγράμμιση.

Πλεονεκτήματα των κάθετων αντλιών

• Σχεδιασμός εξοικονόμησης χώρου:Αυτό είναι το πρωταρχικό πλεονέκτημα. Το μικρό αποτύπωμα είναι εξαιρετικά πολύτιμο σε στενά μηχανοστάσια, εγκαταστάσεις επεξεργασίας νερού και αστικά αντλιοστάσια. Εξοικονομούν πολύτιμο χώρο δαπέδου χρησιμοποιώντας κάθετη απόσταση.
• Ανώτερη απόδοση NPSH:Οι κάθετες αντλίες, ειδικά οι κάθετες αντλίες στροβίλου και οι αντλίες φρεατίου, μπορούν να βυθιστούν πλήρως στο ρευστό. Αυτό εξαλείφει το πρόβλημα της κεφαλής αναρρόφησης, παρέχει μέγιστο NPSH και σχεδόν εξαλείφει τη σπηλαίωση και τη σχετική βλάβη.
• Χειρισμός πολύπλοκων υγρών:Οι υποβρύχιες κατακόρυφες αντλίες υπερέχουν στο χειρισμό υγρών που παρασύρονται με αέρα, αφρό ή πολτό επειδή το υγρό μεταφέρεται στην πτερωτή με τη βαρύτητα. Αποτελούν κοινή επιλογή στην επεξεργασία λυμάτων και στην εξόρυξη.
• Μειωμένη διαρροή:Σε κατακόρυφες εν σειρά διαμορφώσεις, η κατανομή βάρους της αντλίας συνήθως οδηγεί σε λιγότερη φθορά στεγανοποίησης από τις οριζόντιες αντλίες, οδηγώντας σε λιγότερη διαρροή με την πάροδο του χρόνου.

Μειονεκτήματα των κάθετων αντλιών

• Δύσκολη συντήρηση:Η κάθετη εγκατάσταση κάνει την αντλία πιο δύσκολη στη συντήρηση. Η πρόσβαση στην πτερωτή ή στα ρουλεμάν απαιτεί συνήθως αποσυναρμολόγηση των άνω τμημάτων ή ανύψωση ολόκληρης της αντλίας έξω από το κάρτερ ή τη δεξαμενή, αυξάνοντας τον χρόνο και το κόστος συντήρησης.
• Απαιτήσεις για το κεφάλι:Ενώ εξοικονομείται χώρος δαπέδου, απαιτείται σημαντικός χώρος κάθετου κεφαλιού για εγκατάσταση, αποσυναρμολόγηση και συντήρηση.
• Αξονική ώθηση:Λόγω της κατακόρυφης δομής του άξονα και του βάρους των περιστρεφόμενων εξαρτημάτων, η αντλία πρέπει να αντέχει μεγαλύτερη αξονική ώθηση, η οποία απαιτεί πιο στιβαρό και εξειδικευμένο σχεδιασμό ρουλεμάν.

Σύναψη

Η επιλογή των φυγόκεντρων αντλιών δεν είναι μόνο μια τεχνική εκτίμηση αλλά και μια επιστημονική εκτίμηση του μακροπρόθεσμου λειτουργικού κόστους. Η επιλογή της σωστής δομής σημαίνει χαμηλότερη κατανάλωση ενέργειας, λιγότερη συντήρηση και μεγαλύτερη σταθερότητα του συστήματος.

Εάν δεν είστε βέβαιοι ποια κατασκευή (οριζόντια ή κάθετη) είναι πιο κατάλληλη για τη βιομηχανική σας εφαρμογή, συνιστάται να συμβουλευτείτε μια έμπειρη επαγγελματική ομάδα μηχανικών.

Με πολυετή εμπειρία στον κλάδο, η Teffiko μπορεί να προσφέρει λύσεις ενιαίας στάσης, από επιλογή και βελτιστοποίηση συστήματος έως συντήρηση πλήρους κύκλου ζωής με βάση τις πραγματικές συνθήκες εργασίας σας, κάνοντας το σύστημα υγρών να λειτουργεί πιο αποτελεσματικά και αξιόπιστα.

Επίσκεψηwww.teffiko.comγια αποκλειστικές τεχνικές συμβουλές και λύσεις.
