API OH3 κατακόρυφες αντλίες χημικής διαδικασίας

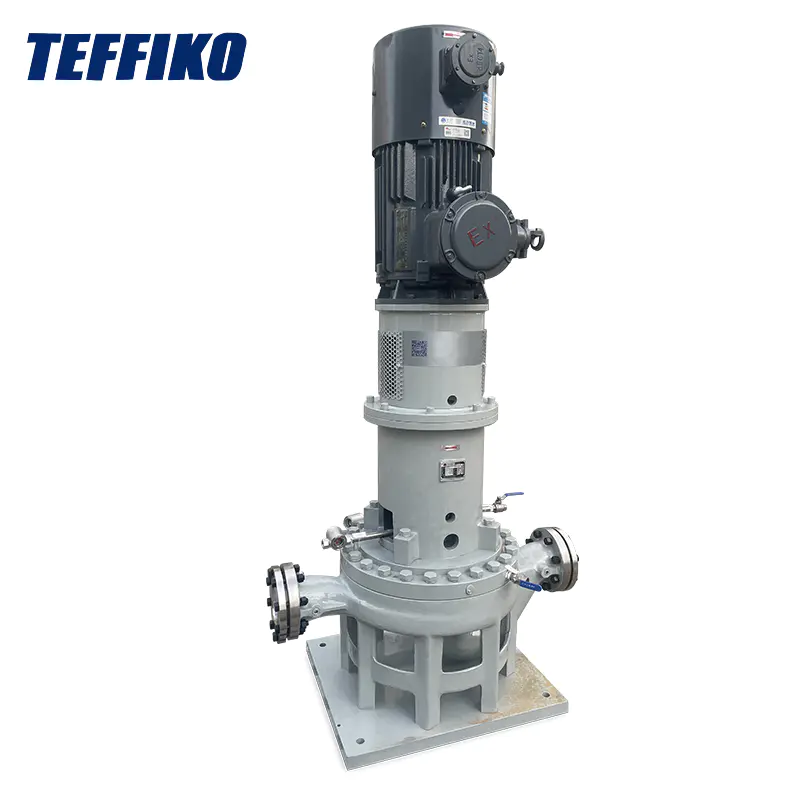

Η σειρά TGDP Teffiko TGDP της API OH3 Condilever κατακόρυφες φυγοκεντρικές αντλίες είναι κατάλληλες για τη μεταφορά καθαρών ή ελαφρώς μολυσμένων μέσων. Με μια συμπαγή κατακόρυφη διάταξη, ο κινητήρας συνδέεται απευθείας με το σώμα της αντλίας, μειώνοντας την επιφάνεια του δαπέδου κατά 60% σε σύγκριση με τις οριζόντιες αντλίες.

● Πτερωτή: Έχει μια δομή τύπου αναρρόφησης, ακτινικής και κλειστού τύπου, εξοπλισμένη με δαχτυλίδια φθοράς με αντικατασταθείσα πτερυγίων και δακτυλίους φθοράς περιβλήματος, τα οποία μπορούν να εξοικονομήσουν το κόστος των ανταλλακτικών συντήρησης.

● Σφραγίδα άξονα: Ανάλογα με διαφορετικές συνθήκες εργασίας, οι σφραγίδες συσκευασίας μπορούν να επιλεγούν ευέλικτα.

● Σώμα της αντλίας: Ακτινικά χωρισμένο, σφραγισμένο με περιορισμένο φλάντζα μεταξύ του σώματος της αντλίας και του καλύμματος της αντλίας. Τα σώματα αντλιών με διάμετρο άνω των 80 mm υιοθετούν ένα διπλό σχεδιασμό.

● Εξώφυλλο αντλίας: Ένας θάλαμος ψύξης μπορεί να ρυθμιστεί όταν είναι απαραίτητο για να δροσίσει το θάλαμο σφράγισης του άξονα.

● Ράθμιση: λιπαρωμένο με γράσο, υπάρχει ένα κύπελλο γεμίσματος στο κάλυμμα του εδράνου και το στήριγμα εδράνου είναι κανονικά σχεδιασμένο χωρίς λειτουργία ψύξης.

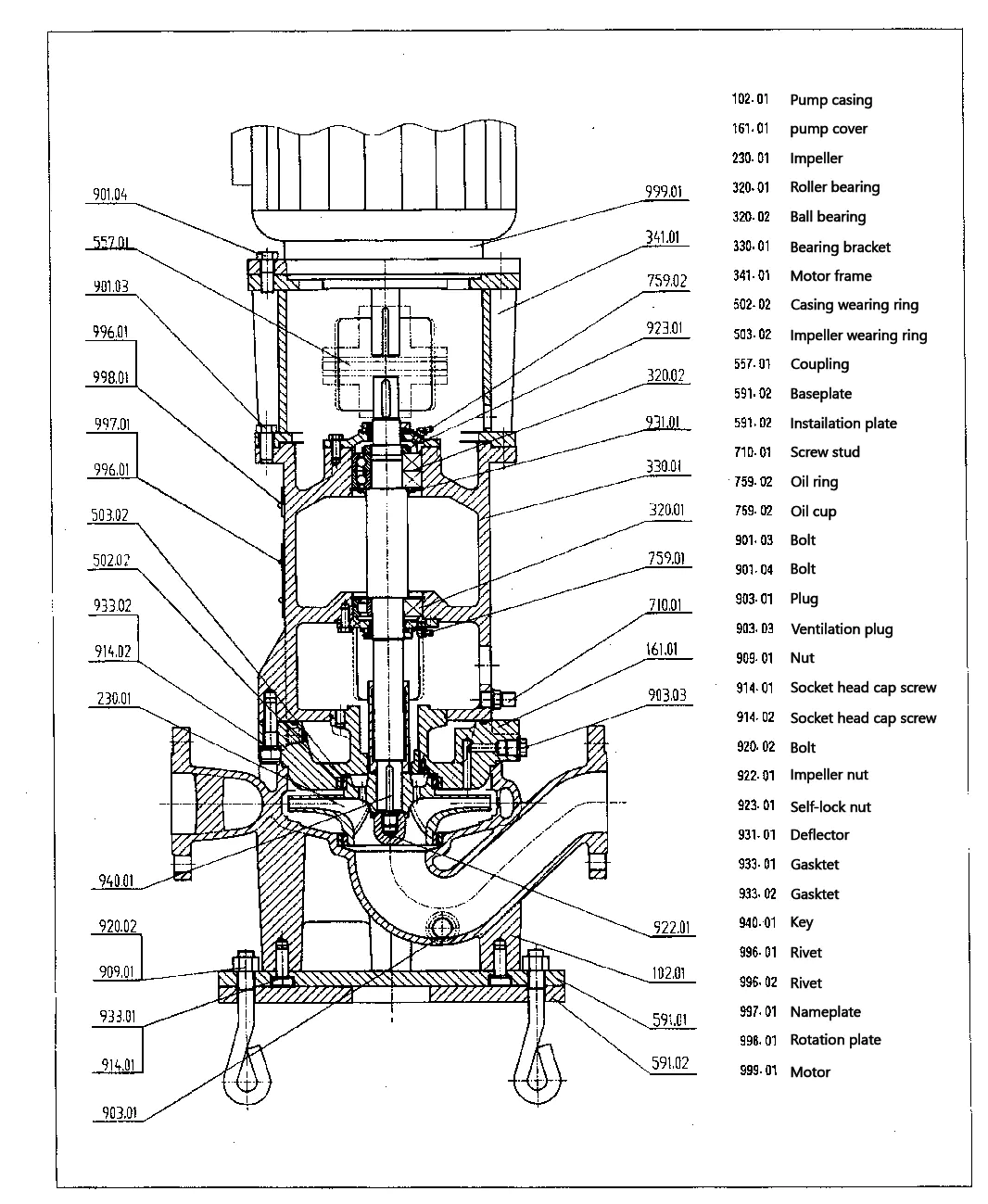

Κατακόρυφη διαγράμματα αντλίας χημικής διεργασίας

Περιοχές εφαρμογής

1. Κρυογονικά εργοστάσια: Χρησιμοποιούνται για τη μεταφορά κρυογονικών μέσων όπως η υγρή αμμωνία και το υγρό άζωτο. Η αντλία έχει εξαιρετική απόδοση σφράγισης και μπορεί να προσαρμοστεί σε περιβάλλοντα χαμηλής θερμοκρασίας, εξασφαλίζοντας ότι το σύστημα ψύξης λειτουργεί σωστά, διατηρώντας ένα περιβάλλον χαμηλής θερμοκρασίας και εξασφαλίζοντας την ποιότητα της κατάψυξης και της αποθήκευσης των τροφίμων.

2. Βιομηχανία εξόρυξης άνθρακα: Χρησιμοποιείται για να χειριστεί το νερό που περιέχει ακαθαρσίες και διαβρωτικές ουσίες. Η αντλία είναι ανθεκτική στη φθορά - ανθεκτική στη διάβρωση και έχει μεγάλο ρυθμό ροής, εξασφαλίζοντας την ασφάλεια εξόρυξης άνθρακα. Χρησιμοποιείται επίσης στην πλύση άνθρακα για να βοηθήσει στον αποτελεσματικό διαχωρισμό.

3. Σταθμοί παραγωγής ενέργειας: Χρησιμοποιείται για το νερό του λέβητα - για να καλύψει τη ζήτηση νερού. Χρησιμοποιείται σε συστήματα αποταμίευσης και απέρριψης για τη μείωση των επιβλαβών εκπομπών αερίου. Με σταθερή απόδοση, εξασφαλίζει τη συνεχή λειτουργία των σταθμών ηλεκτροπαραγωγής.

4. Θαλάσσια βιομηχανία: Η κατακόρυφη φυγοκεντρική αντλία είναι ανθεκτική στη διάβρωση του θαλασσινού νερού. Μπορεί να μεταφέρει διάφορα μέσα σε υπεράκτιες πλατφόρμες και χρησιμοποιείται για να μεταφέρει θαλασσινό νερό και γλυκό νερό κατά τη διάρκεια της αφαλάτωσης του θαλασσινού νερού.

Συνθήκες εργασίας

● Ρύθμιση ροής: 2 - 2600 m³/h

● Επικεφαλής: 0 - 250 μ.

● Πίεση: ≤2,5 MPa

● Θερμοκρασία: - 20 ° C - 250 ° C

● Μέγιστη ταχύτητα περιστροφής: 2900 σ.α.λ./λεπτό
