Εισαγωγή στη σειρά OH των φυγοκεντρικών αντλιών

Στον τομέα της μεταφοράς βιομηχανικών υγρών, οι φυγοκεντρικές αντλίες διαδραματίζουν κρίσιμο ρόλο. ΟOH Σειρά φυγοκεντρικών αντλιών Condileverαναπτύσσονται σύμφωνα με το πρότυπο API 610, που αποτελείται από έξι μοντέλα, κάθε τροφοδοσία των διαφορετικών απαιτήσεων διαφορετικών βιομηχανιών.

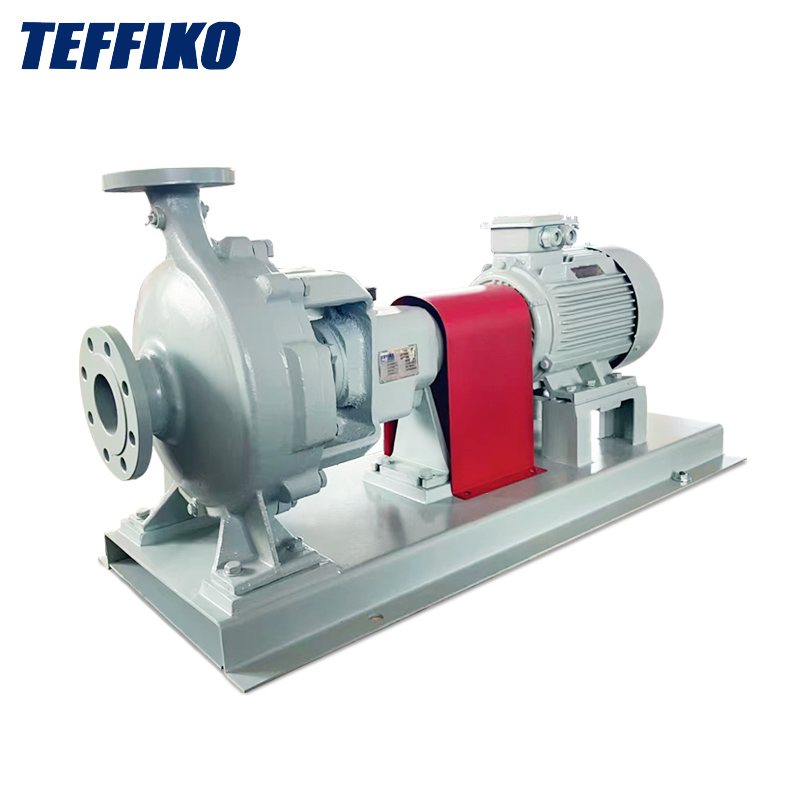

Οριζόντιες αντλίες ενός σταδίου (OH1, OH2)

• OH: υιοθετεί ένα σχεδιασμό τελικού σημείου και πάνω-outlet. Το σώμα της αντλίας είναι ενός ακτινικού διαχωρισμού ενός σταδίου και είναι εγκατεστημένο στα πόδια της βάσης. Η θύρα αναρρόφησης είναι οριζόντια αξονική και η θύρα εκκένωσης είναι κατακόρυφα προς τα πάνω, ενσωματωμένη στο σώμα της αντλίας. Η πτερωτή είναι εξοπλισμένη με δομή εξισορρόπησης και ρουλεμάν για να εξισορροπήσει την αξονική δύναμη. Ο θάλαμος σφράγισης του άξονα ενσωματώνεται στο κάλυμμα της αντλίας και μπορεί να προστεθεί προαιρετικά ένα σακάκι ψύξης νερού. Χρησιμοποιείται συχνά για τη μεταφορά καθαρών ή διαβρωτικών μέσων.
• OH2: Επίσης, μια οριζόντια αντλία πρόβολου ενός σταδίου, χρησιμοποιεί υποστήριξη κεντρικής γραμμής. Σε σύγκριση με το OH1, έχει καλύτερη σταθερότητα στην αντιμετώπιση της θερμικής επέκτασης και της συστολής και είναι σε θέση να μεταφέρει μια ευρύτερη ποικιλία σύνθετων μέσων.

Κατακόρυφες αντλίες αγωγών (Ω3, OH4, Ω5)

• Ω3: Εξοπλισμένο με ανεξάρτητο βραχίονα ρουλεμάν, οι διαμέτρους εισόδου και εξόδου είναι οι ίδιες και βρίσκονται στην ίδια κεντρική γραμμή. Μπορεί να εγκατασταθεί στον αγωγό όπως μια βαλβίδα, με συμπαγές σχήμα και μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους. Είναι κατάλληλο για τη μεταφορά καθαρών ή σωματιδίων, εύφλεκτων, εκρηκτικών και άλλων μέσων.
• OH4: οδηγείται από μια άκαμπτη σύζευξη, εξασφαλίζει την ακρίβεια λειτουργίας της αντλίας. Οι τύποι μέσων που μπορούν να μεταφέρουν και τα σενάρια εφαρμογής είναι περίπου τα ίδια με αυτά του OH3.
• Ω5: Με ομοαξονικό σχεδιασμό, έχει μια πιο συμπαγή δομή, που δείχνει προφανή πλεονεκτήματα σε χημικά φυτά με περιορισμένο χώρο. Τα μεταφερόμενα μέσα ενημέρωσης και τα σενάρια εφαρμογής είναι παρόμοια με αυτά του OH3.

OH6 φυγοκεντρική αντλία

Το OH6 είναι ενσωματωμένο σε ένα κιβώτιο ταχυτήτων υψηλής ταχύτητας, επιτρέποντάς του να επιτύχει υψηλές ταχύτητες περιστροφής. Είναι κατάλληλο για τη μεταφορά όξινων, αλκαλικών και σωματιδίων που περιέχουν υγρά μέσα και εκτελεί άριστα σε σενάρια όπως η υδρογόνια που απαιτούν υψηλά ποσοστά ροής και κεφαλές.
