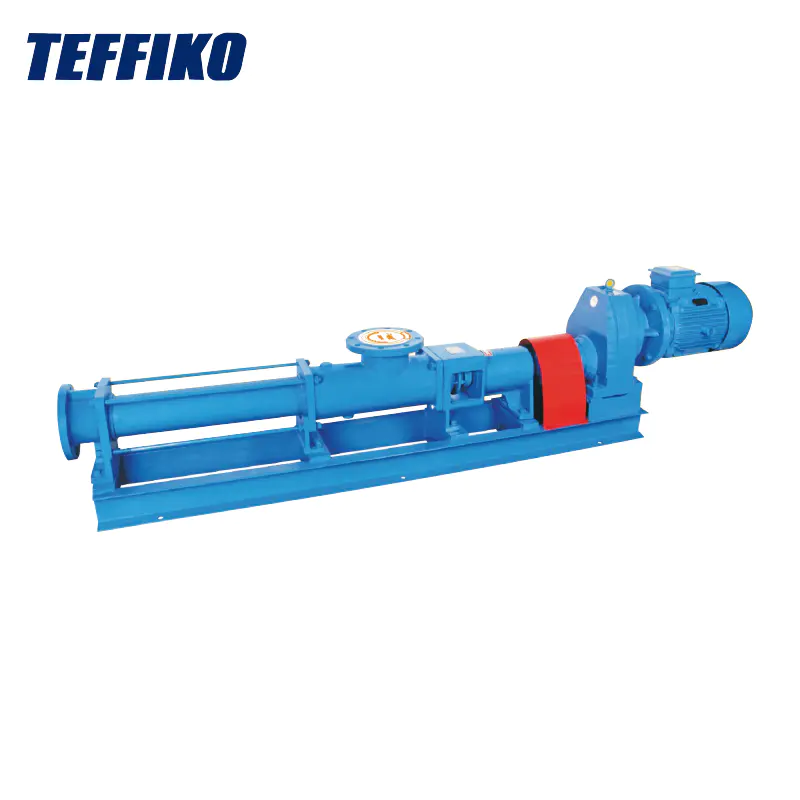

Οι αντλίες μεμονωμένων βιδών τύπου Teffiko είναι κατάλληλες για τις ακόλουθες συνθήκες εργασίας:
● Μεταφορά μέσου υψηλού ιξώδους: Το ιξώδες των μέσων κυμαίνεται από 20.000 έως 200.000 MPa · s, ανάλογα με το μέγεθος της αντλίας.
● Μεταφορά μέσων που περιέχουν στερεά σωματίδια ή ίνες: Το μέγιστο μέγεθος σωματιδίων είναι 16 mm, το μεγαλύτερο μήκος ινών είναι 100 mm. Η περιεκτικότητα σε στερεή φάση είναι γενικά 40% και όταν το στερεό στα μέσα είναι σε μορφή σκόνης, μπορεί να φτάσει το 60% ή ακόμα υψηλότερο.
● Συνεχής και σταθερή μεταφορά: Δεν υπάρχει περιοδική διακύμανση πίεσης όπως αυτή των παλινδρομικών αντλιών.
● Μεταφορά χαμηλής διαταραχής: Δεν βλάπτει την εγγενή δομή των μέσων.
● Ικανοποιώντας τις χαμηλές απαιτήσεις θορύβου.

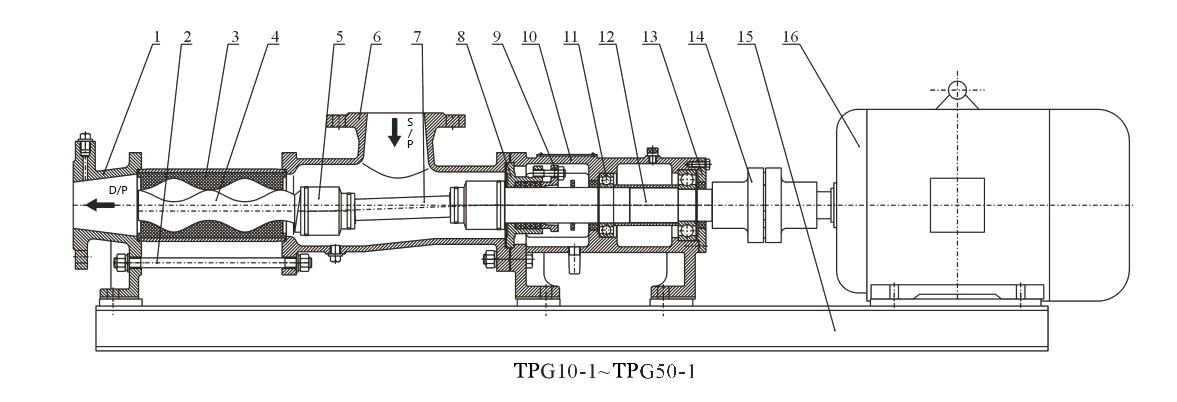

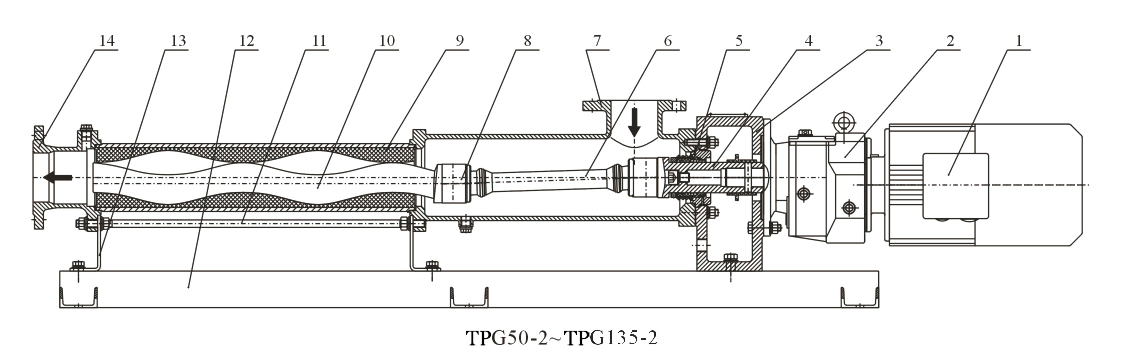

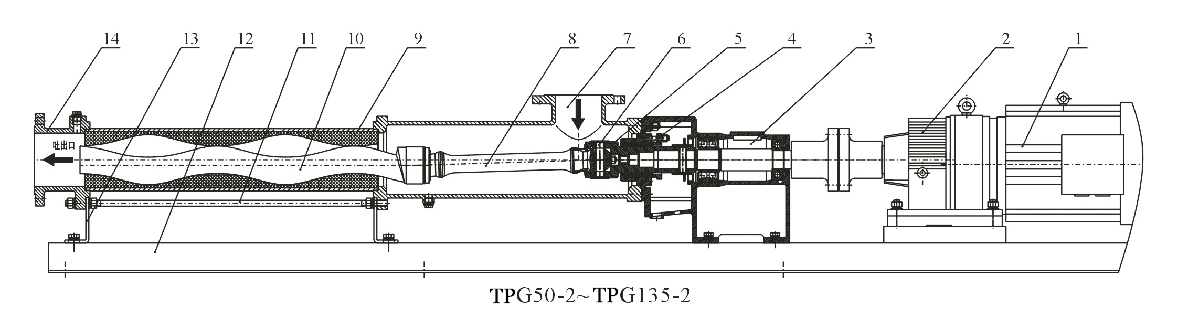

Δομικά διαγράμματα μονής αντλίας
1. Σώμα προστασίας 2. Τραβήξτε τη ράβδο 3. Σταθμός 4. ΣΥΣΚΕΥΑΣΙΑ ΣΥΝΔΕΣΗΣ 5. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ 6. ΣΩΜΑΤΟΣ ΣΥΜΒΟΥΛΟΣ 7. ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗΣ 8. SEAT SEAT 9.Packing GLAND 10. Bearing Housing 11. Bearing 12. Drive Shaft13.
1.Motor 2. Gearbox 3. ΣΥΣΤΗΜΑΤΟΣ ΠΛΗΡΟΦΟΡΙΑΣ 4. ΣΥΣΤΗΜΑ ΣΥΣΚΕΥΑΣΙΑΣ ΣΥΣΚΕΥΑΣΙΑ 5. ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ 6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΥΣΤΗΜΑΤΟΣ 7. ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΔΕΣΗΣ 8. ΣΥΝΔΕΣΗ ΣΥΝΔΕΣΗΣ 9.STATOR 10.ROTOR 11.TIE ROD 12.Base 13. Support Feet 14.
1.Motor 2. Gearbox 3. Υποστήριξη-σύνδεση Υποστήριξη 4. Extension Sextens.
Πεδία εφαρμογής
● Πεδίο προστασίας του περιβάλλοντος: Κατάλληλο για τη μεταφορά βιομηχανικών και οικιακών λυμάτων, καθώς και για λάσπη - φορτωμένο θολικό νερό που περιέχει στερεά σωματίδια και μικρές ίνες.
● Η ναυπηγική βιομηχανία: που χρησιμοποιείται για τον καθαρισμό και τη μεταφορά μέσων μεταφοράς των πλοίων, όπως μίγματα πετρελαίου - νερού, λάσπη πετρελαίου και λιπαρές λύματα.
● Βιομηχανία πετρελαίου: Μεταφορές αργού πετρελαίου, μίγματος πετρελαίου - νερού και μεθόδων μεθάνιο με μεθάνιο άνθρακα.
● Φαρμακευτική και καθημερινή χημική βιομηχανία: Μπορεί να μεταφέρει διάφορα ιξώδη ollurries, γαλακτώματα και αλοιφή - καλλυντικά τύπου.
● Βιομηχανία κονσερβοποίησης τροφίμων: Μπορεί να μεταφέρει ιξώδη άμυλα, βρώσιμα έλαια, μέλι, μαρμελάδες και κρέμες.
● Βιομηχανία ζυθοποιίας: Κατάλληλο για τη μεταφορά ζυμωμένων ιξώδους ollurries, κόκκων παχύρρευσης του αποσταγμένου, υπολείμματα τροφίμων και βλεννογόνου με διάφορα στερεά κομμάτια.
● Βιομηχανία κατασκευής: Χρησιμοποιείται για τον ψεκασμό και τη μεταφορά πασπαλισμένων ουσιών όπως το κονίαμα τσιμέντου, το κονίαμα ασβέστη και οι επικαλύψεις.
● Βιομηχανία εξόρυξης: Αποχετεύσεις υπόγειων υδάτων και ιλύου - Λειτουργία λυμάτων που περιέχουν στερεά σωματίδια σε ορυχεία στο έδαφος.
● Χημική βιομηχανία: Η ελικοειδής αντλία μεταφέρει διάφορα εναιωρήματα, έλαια, κολλοειδείς ollurries και συγκολλητικές ουσίες.
● Εκτύπωση και χαρτί - Δημιουργία βιομηχανίας: Μπορεί να μεταφέρει μελάνια υψηλής ποιότητας και πλαστικά πάστα PVC για ταπετσαρία.
● Βιομηχανικοί λέβητες και εργοστάσια παραγωγής ενέργειας: Η σπειροειδής αντλία χρησιμοποιείται για τη μεταφορά πολτό άνθρακα - νερού.
Πίνακες παραμέτρων απόδοσης
| ΟΧΙ | Μοντέλο αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | διάμετρος nlet mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Μεταφορά Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Μεταφορά ιλύος |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Μεταφορά ιλύος |
Επιλογή αντλίας τύπου TPG με κινητήρα 8 πόλων (χαμηλής τάσης αντλία εισόδου λάσπης πρώτης στάσης)
| ΟΧΙ | Μοντέλο αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | Διάμετρος εισόδου mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Μεταφορά ιλύος |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Μεταφορά ιλύος |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Μεταφορά ιλύος |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Μεταφορά ιλύος |
| ΟΧΙ | Λειτουργία αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | διάμετρος nlet mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Μεταφορά Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Μεταφορά ιλύος |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Μεταφορά ιλύος |
Επιλογή αντλίας τύπου TPG με κινητήρα 8 πόλων (χαμηλής τάσης αντλία εισόδου λάσπης δεύτερης στάσης)
| ΟΧΙ. | Μοντέλο αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | Διάμετρος εισόδου mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Μεταφορά ιλύος |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Μεταφορά ιλύος |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Μεταφορά ιλύος |
| ΟΧΙ. | Μοντέλο αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | Διάμετρος εισόδου mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Μεταφορά Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Μεταφορά Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Μεταφορά ιλύος |
Επιλογή αντλίας τύπου TPG με κινητήρα 8 πόλων (υψηλής αντλίας εισόδου ιλύος δευτέρου σταδίου)
| ΟΧΙ | Μοντέλο αντλίας | Ροή m³/h | MPA πίεσης | Ονομαστική στροφές ταχύτητας | Κινητήρια δύναμη KW | Διάμετρος εισόδου mm | Διαμέτρημα εξόδου mm | Λειτουργία |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Μεταφορά Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Μεταφορά Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Μεταφορά Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Μεταφορά ιλύος |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Μεταφορά ιλύος |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Μεταφορά ιλύος |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Μεταφορά ιλύος |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Μεταφορά ιλύος |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Μεταφορά ιλύος |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Μεταφορά ιλύος |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Μεταφορά ιλύος |
