Βέλτιστες πρακτικές για την εγκατάσταση θεμελίωσης φυγοκεντρικής αντλίας: Έξι κρίσιμες οδηγίες για μπουλόνια θεμελίωσης και αρμολόγηση

Στον τομέα των βιομηχανικών ρευστών,TeffikoΟι μηχανικοί τονίζουν μια βασική αρχή: «Η σταθερότητα μιας αντλίας καθορίζεται εξίσου από το σχεδιασμό και τη βάση της». Η ακρίβεια της εγκατάστασης του μπουλονιού θεμελίωσης υπαγορεύει άμεσα τη φυσική συχνότητα και τα επίπεδα κραδασμών μιας φυγοκεντρικής αντλίας κατά τη λειτουργία.

Ακολουθούν οι έξι κρίσιμες τεχνικές απαιτήσεις για τις οπές των μπουλονιών θεμελίωσης και τις διαδικασίες αρμολόγησης, οι οποίες συνοψίζονται από την τεχνική ομάδα της Teffiko για αναφορά στην κατασκευή.

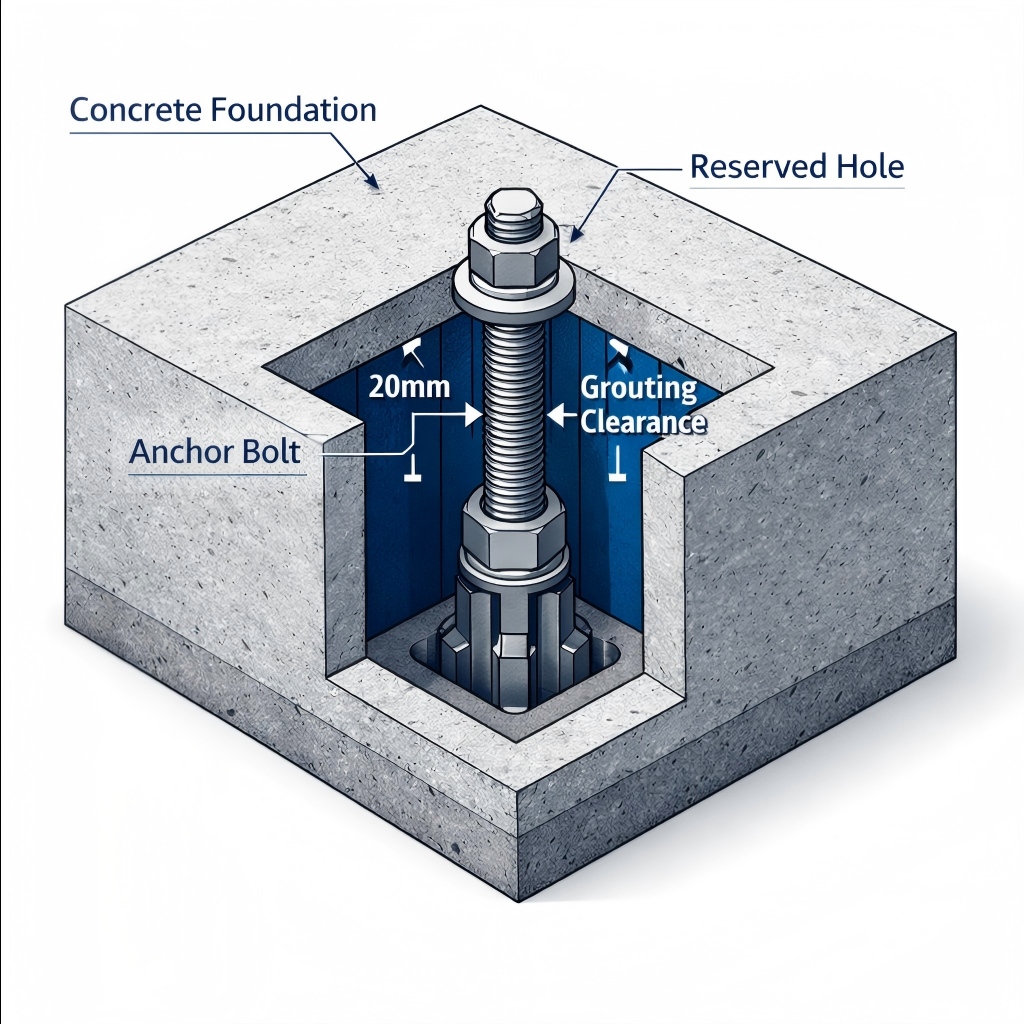

1. Τοποθέτηση ακριβείας: Ακρίβεια διαστάσεων και επίπεδο

Η ακρίβεια είναι το θεμέλιο της σταθερότητας. Πριν από την αρμολόγηση, είναι υποχρεωτική η αυστηρή επαλήθευση σύμφωνα με τις τεχνικές προδιαγραφές του κατασκευαστή της αντλίας.

• Συνοχή διαστάσεων: Η απόσταση και η διάμετρος των μπουλονιών θεμελίωσης πρέπει να ταιριάζουν αυστηρά με τις διαστάσεις της βάσης της αντλίας ή της μονάδας. Ακόμη και μικρές αποκλίσεις μπορεί να προκαλέσουν αναγκαστική συναρμολόγηση, προκαλώντας αρχική πίεση στον άξονα της αντλίας.
• Απαίτηση στάθμης: Η απόκλιση του επιπέδου της επιφάνειας θεμελίωσης πρέπει να ελέγχεται εντός 0,5 mm ανά μέτρο (ή όπως καθορίζεται από τον κατασκευαστή του εξοπλισμού).
• Τεχνική διορατικότητα: Η υπέρβαση αυτής της ανοχής προκαλεί στρεπτική παραμόρφωση του περιβλήματος της αντλίας κατά τη στερέωση. Αυτό θέτει σε κίνδυνο τη μηχανική προσαρμογή της όψης στεγανοποίησης, οδηγώντας σε διαρροή και υπερβολικούς κραδασμούς - μια κύρια αιτία ανεξήγητων αστοχιών στεγανοποίησης.

2. Τεχνική ενοποίησης: Αποτροπή κλίσης και μετατόπισης

Η σωστή στερεοποίηση του σκυροδέματος γύρω από τους κοχλίες θεμελίωσης είναι κρίσιμη για τη δομική ακεραιότητα.

• Αποτρέψτε την κλίση: Οι δονητές δεν πρέπει ποτέ να έρχονται σε άμεση επαφή ή να ασκούν πλευρική πίεση στα μπουλόνια θεμελίωσης. Η άμεση επαφή μπορεί να προκαλέσει την κλίση των μπουλονιών. Ένα κεκλιμένο μπουλόνι έχει ως αποτέλεσμα τη μη κατακόρυφη κατανομή του φορτίου, δημιουργώντας σημεία συγκέντρωσης διατμητικής τάσης στη διεπιφάνεια του παξιμαδιού.
• Εξάλειψη μετατόπισης: Πρέπει να εφαρμόζονται μέτρα ασφαλούς στερέωσης κατά τη διάρκεια της κατασκευής για να διασφαλιστεί ότι όλα τα ενσωματωμένα μέρη (μπουλόνια και χιτώνια) παραμένουν ακίνητα με μηδενική μετατόπιση κατά τη διαδικασία έκχυσης.

3. Έλεγχος χρονισμού: Το κατώφλι αντοχής 75% και η δευτερεύουσα αρμολόγηση

Ο χρόνος είναι συχνά ο πιο παραμελημένος παράγοντας στα βιαστικά χρονοδιαγράμματα κατασκευής.

• Κατώφλι αντοχής: Το πρωτεύον σκυρόδεμα θεμελίωσης πρέπει να επιτύχει τουλάχιστον το 75% της σχεδιασμένης θλιπτικής αντοχής του προτού η μονάδα αντλίας ισοπεδωθεί, ευθυγραμμιστεί και στερεωθεί. Η πρόωρη φόρτωση ενέχει τον κίνδυνο ανομοιόμορφης διευθέτησης θεμελίωσης.
• Ακολουθία διεργασιών: Η δευτερεύουσα αρμολόγηση πρέπει να πραγματοποιηθεί μόνο αφού ο εξοπλισμός έχει ευθυγραμμιστεί με ακρίβεια και σταθεροποιηθεί μόνιμα.
• Βέλτιστο πάχος: Το πάχος του δευτερεύοντος στρώματος αρμολόγησης πρέπει να διατηρείται αυστηρά μεταξύ 30 mm και 70 mm.
• Τεχνική ανάλυση: Τα στρώματα λεπτότερα από 30 mm δεν έχουν επαρκή μάζα για να μεταφέρουν τα φορτία αποτελεσματικά και είναι επιρρεπή σε ρωγμές. Στρώματα πάχους μεγαλύτερου από 70 mm δημιουργούν υπερβολική τάση συρρίκνωσης, που οδηγεί σε εσωτερική ρωγμή. Το εύρος 30–70 mm είναι η επαληθευμένη "ζώνη ασφαλείας" για τη μεταφορά φορτίου.

4. Προετοιμασία διεπαφής: Καθαριότητα και έλεγχος υγρασίας

Ο δεσμός μεταξύ υπάρχοντος και νέου σκυροδέματος είναι ένα κρίσιμο αδύναμο σημείο που απαιτεί διπλές διασφαλίσεις.

• Πρότυπο καθαρισμού: Η επιφάνεια που προορίζεται για δευτερεύουσα αρμολόγηση πρέπει να πλυθεί καλά για να αφαιρεθούν όλα τα λάδια, η σκόνη, η βρωμιά και τα χαλαρά σωματίδια.
• Κατάσταση υγρασίας: Το υπόστρωμα πρέπει να είναι κορεσμένο επιφανειακά στεγνό (SSD)—πλήρως βρεγμένο αλλά χωρίς στάσιμο νερό—πριν από την αρμολόγηση. Αυτό αποτρέπει το παλιό σκυρόδεμα από το να απορροφήσει την υγρασία από το νέο ενέματα, κάτι που θα έθετε σε κίνδυνο την αντοχή του δεσμού.
• Προφυλάξεις σε χαμηλές θερμοκρασίες: Εάν οι θερμοκρασίες περιβάλλοντος πέσει κάτω από τους 0°C, πρέπει να ληφθούν άμεσα αντιψυκτικά μέτρα για να αποφευχθεί η κατάψυξη στη διεπαφή, η οποία καταστρέφει την ικανότητα συγκόλλησης.

5. Επιλογή Υλικού: Λεπτό Αδρανή Σκυρόδεμα υψηλής αντοχής

Για εξοπλισμό υψηλής ακρίβειας όπως οι φυγόκεντρες αντλίες πολλαπλών σταδίων, η προδιαγραφή υλικού είναι πρωταρχικής σημασίας.

• Προδιαγραφές αδρανών υλικών: Προτιμάται το λεπτόκοκκο σκυρόδεμα από θρυμματισμένη πέτρα για να διασφαλιστεί ότι ο ενέματα γεμίζει πλήρως τις στενές οπές των μπουλονιών και τα κενά βάσης χωρίς κενά.
• Ιεραρχία αντοχής: Ο βαθμός αντοχής σε θλίψη του υλικού αρμολόγησης πρέπει να είναι κατά ένα βαθμό υψηλότερος από αυτόν του βασικού θεμελιώδους σκυροδέματος.
• Αρχή Μηχανικής: Η έννοια του "ισχυρού κελύφους, αδύναμου πυρήνα" δεν είναι έγκυρη εδώ. Το στρώμα εγκατάστασης πρέπει να είναι ισχυρότερο από τη βάση για να διαχέει αποτελεσματικά τα δυναμικά φορτία που δημιουργούνται κατά τη λειτουργία της αντλίας, αποτρέποντας την καταπόνηση λόγω καταπόνησης στο ίδιο το θεμέλιο.

6. Περιβάλλον ωρίμανσης: Θερμική προστασία κάτω από 5°C

Η σκλήρυνση είναι το τελευταίο και πιο αποφασιστικό βήμα για μακροχρόνια αντοχή.

• Κατώφλι κρίσιμης θερμοκρασίας: Όταν οι θερμοκρασίες περιβάλλοντος πέφτουν κάτω από τους 5°C, η αντίδραση ενυδάτωσης του τσιμέντου επιβραδύνεται σημαντικά, μειώνοντας την ανάπτυξη αντοχής.
• Υποχρεωτικά μέτρα: Πρέπει να εφαρμόζονται αυστηρά μέτρα θερμομόνωσης ή θέρμανσης καθ' όλη τη διάρκεια της περιόδου σκλήρυνσης της δευτερεύουσας στρώσης αρμολόγησης.
• Προειδοποίηση κινδύνου: Η ακατάλληλη σκλήρυνση σε χαμηλές θερμοκρασίες μπορεί να έχει ως αποτέλεσμα το στρώμα του ενέματος να μην φτάσει στην αντοχή σχεδιασμού, δημιουργώντας έναν λανθάνοντα κίνδυνο δομικής αστοχίας κατά τη λειτουργία της αντλίας.

Σύναψη

Η παροιμία «Οι λεπτομέρειες καθορίζουν την επιτυχία ή την αποτυχία» είναι ιδιαίτερα σχετικήφυγοκεντρική αντλίαεγκατάσταση. Από την ακρίβεια διαστάσεων των δεσμευμένων οπών μέχρι τα αυστηρά πρωτόκολλα δευτερεύουσας αρμολόγησης και ακρίβειας μπουλονιών σε επίπεδο χιλιοστού, κάθε βήμα είναι διασυνδεδεμένο.Teffikoτηρεί αυτά τα αυστηρά πρότυπα για τον έλεγχο κάθε λεπτομέρειας, διασφαλίζοντας τη σταθερή και αξιόπιστη λειτουργία του εξοπλισμού της αντλίας μέσω επαγγελματικής εκτέλεσης και διασφάλισης ποιότητας.
