Στον τομέα της βιομηχανικής μεταφοράς υγρών, οι κάθετες φυγόκεντρες αντλίες ISG και οι οριζόντιες φυγόκεντρες αντλίες ISW έχουν γίνει βασικές επιλογές για πολλά σενάρια εφαρμογών λόγω των μοναδικών δομικών πλεονεκτημάτων τους και της ακριβούς προσαρμοστικότητας σε σενάριο. Ωστόσο, όταν αντιμετωπίζετε συγκεκριμένες συνθήκες εργασίας, η επίτευξη ακριβούς επιλογής μοντέλου είναι μια επαγγελματική πρόκληση. Ως ομάδα μηχανικών τουTeffiko, γνωρίζουμε καλά ότι δεν υπάρχει απολύτως βέλτιστο μοντέλο αντλίας, παρά μόνο η καταλληλότερη λύση. Αυτό το άρθρο θα διεξάγει μια ολοκληρωμένη σύγκριση μεταξύ των φυγοκεντρικών αντλιών ISG και ISW από τέσσερις κύριες διαστάσεις: δομική σχεδίαση, χαρακτηριστικά απόδοσης, εφαρμόσιμα σενάρια και εγκατάσταση και συντήρηση. Θα μοιραστεί επίσης την πρακτική εμπειρία της Teffiko στην επιλογή μοντέλου για να σας βοηθήσει να λάβετε τεκμηριωμένες αποφάσεις.
Η βασική διαφορά μεταξύ των κάθετων φυγοκεντρικών αντλιών ISG και των οριζόντιων φυγοκεντρικών αντλιών ISW ξεκινά από τον δομικό σχεδιασμό τους. Αυτό καθορίζει άμεσα την κατάληψη του χώρου, τη μέθοδο εγκατάστασης και τη λογική προσαρμογής του αγωγού, καθιστώντας το τον πρωταρχικό παράγοντα που πρέπει να λαμβάνεται υπόψη κατά την επιλογή του μοντέλου.

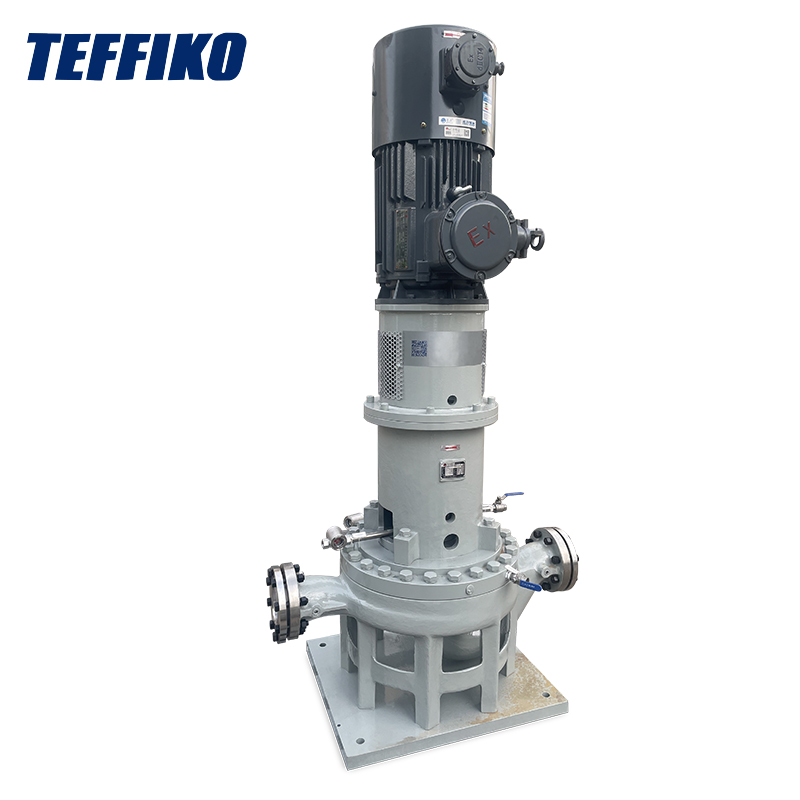

Η κάθετη αντλία ISG υιοθετεί μια ενσωματωμένη κατακόρυφη δομή, με τον άξονα της αντλίας της κάθετο στο έδαφος. Έχει σχετικά υψηλό συνολικό ύψος αλλά μικρή επιφάνεια δαπέδου. Η είσοδος και η έξοδος νερού του είναι σχεδιασμένα με ευελιξία, επιτρέποντας την άμεση ενσωμάτωση στο σύστημα αγωγών χωρίς την ανάγκη πρόσθετης βάσης. Αυτό το καθιστά ιδιαίτερα κατάλληλο για σενάρια στενού χώρου, όπως δωμάτια δευτερεύοντος εξοπλισμού παροχής νερού σε πολυώροφα κτίρια ή συμπαγείς γραμμές παραγωγής.

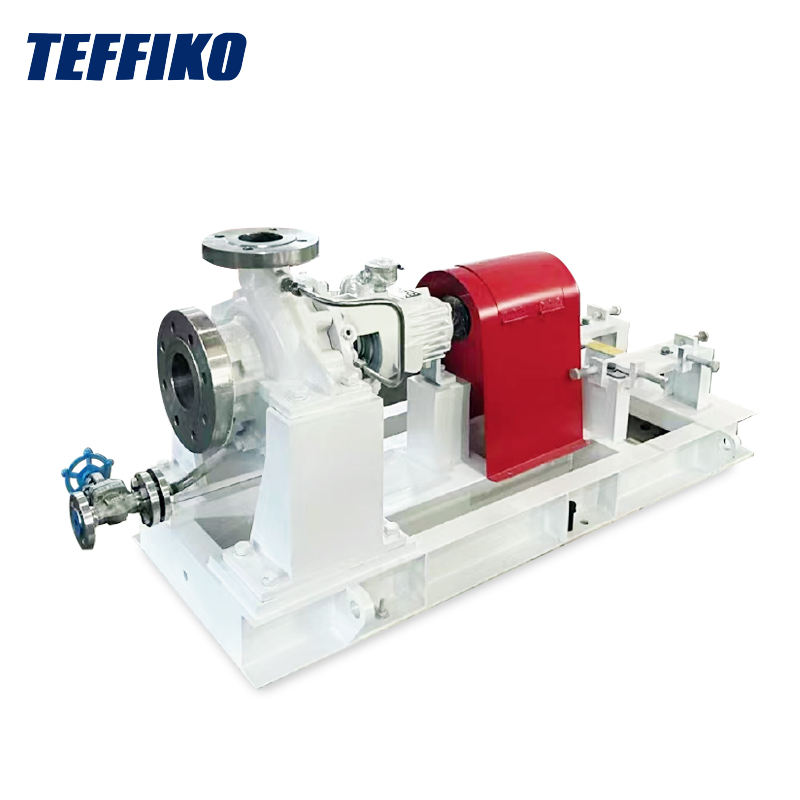

Η οριζόντια αντλία ISW διαθέτει μια δομή όπου ο κινητήρας και το σώμα της αντλίας είναι οριζόντια ομοαξονικά, με τον άξονα της αντλίας παράλληλο με το έδαφος και να απαιτεί στερέωση μέσω μιας βάσης. Η είσοδος και η έξοδος του βρίσκονται στην ίδια οριζόντια γραμμή, διευκολύνοντας την άμεση σύνδεση με οριζόντιους αγωγούς και μειώνοντας την απώλεια αντίστασης. Αυτή η δομή έχει χαμηλό κέντρο βάρους και εξασφαλίζει σταθερή λειτουργία, καθιστώντας την κατάλληλη για σενάρια με επαρκή χώρο στο έδαφος, όπως μεγάλα εργαστήρια ή δημοτικές εγκαταστάσεις νερού, όπου οι εργασίες συντήρησης είναι βολικές.
Πέρα από τις δομικές διαφορές, οι διακυμάνσεις απόδοσης μεταξύ των δύο επηρεάζουν άμεσα τη λειτουργική απόδοση και τις ισχύουσες συνθήκες εργασίας. Αυτό είναι ιδιαίτερα εμφανές στην προσαρμοστικότητά τους όσον αφορά την κατανάλωση ενέργειας, το εύρος κεφαλής και την αντίσταση στη σπηλαίωση.
Όσον αφορά την υδραυλική απόδοση, τόσο οι φυγόκεντρες αντλίες ISG όσο και ISW υιοθετούν προηγμένα υδραυλικά μοντέλα. Μετά τη βελτιστοποίηση του καναλιού ροής της πτερωτής, η απόδοσή τους υπό ονομαστικές συνθήκες εργασίας είναι σχετικά κοντά, συνήθως κυμαίνονται από 75% έως 85%. Ωστόσο, εμφανίζονται διαφορές στα σενάρια λειτουργίας μεταβλητού φορτίου:
Όσον αφορά την κατανάλωση ενέργειας:
Η καθαρή θετική κεφαλή αναρρόφησης (NPSH) της οριζόντιας αντλίας ISW είναι συνήθως 0,5 m-1,5 m χαμηλότερη από αυτή της αντλίας ISG. Ο σχεδιασμός της θύρας αναρρόφησης είναι πιο βελτιστοποιημένος, καθιστώντας το λιγότερο επιρρεπές στη σπηλαίωση κατά τη μεταφορά μέσων που εξατμίζονται εύκολα ή υπό υψηλή αντίσταση αναρρόφησης. Η κάθετη αντλία ISG, από την άλλη πλευρά, είναι πιο κατάλληλη για περιπτώσεις με καλές συνθήκες αναρρόφησης και σύντομους αγωγούς.
Η δυσκολία εγκατάστασης και το κόστος συντήρησης είναι παράγοντες που δεν μπορούν να αγνοηθούν κατά τη μακροχρόνια χρήση. Οι διαφορές μεταξύ των δύο σε αυτή τη διάσταση επηρεάζουν άμεσα τη λειτουργική αποτελεσματικότητα στο μεταγενέστερο στάδιο.
Η οριζόντια φυγοκεντρική αντλία ISW είναι πιο βολική για συντήρηση: Λόγω της οριζόντιας κατανομής του κινητήρα και του σώματος της αντλίας, κατά την αποσυναρμολόγηση, χρειάζεται μόνο να αφαιρέσει το προστατευτικό σύζευξης και να χαλαρώσει τα μπουλόνια σύνδεσης για να διαχωριστεί ο κινητήρας από το σώμα της αντλίας. Κατά την αντικατάσταση ευάλωτων εξαρτημάτων όπως πτερωτές και στεγανοποιήσεις, δεν χρειάζεται να μετακινήσετε τον αγωγό. Το προσωπικό συντήρησης μπορεί να λειτουργεί στο έδαφος, το οποίο είναι εξαιρετικά ασφαλές. Για παράδειγμα, όταν η τσιμούχα έχει διαρροή, το προσωπικό συντήρησης δεν χρειάζεται να ανέβει ψηλά και μπορεί να ολοκληρώσει την αντικατάσταση μέσα σε 1-2 ώρες.
Για την κατακόρυφη φυγοκεντρική αντλία ISG, δεδομένου ότι ο κινητήρας βρίσκεται στο επάνω μέρος, κατά τη συντήρηση, είναι απαραίτητο να αφαιρέσετε πρώτα τα μπουλόνια καλωδίωσης και στερέωσης του κινητήρα και να σηκώσετε τον κινητήρα για πρόσβαση στα εσωτερικά εξαρτήματα του σώματος της αντλίας. Εάν εγκατασταθεί σε στενό χώρο ή σε πολυώροφο δωμάτιο εξοπλισμού, είναι απαραίτητη η χρήση γερανού ή ανυψωτικού εξοπλισμού, με αποτέλεσμα μακρύ κύκλο συντήρησης και υψηλό κόστος. Επομένως, για σενάρια με υψηλές απαιτήσεις για ευκολία συντήρησης (όπως αντλιοστάσια χωρίς επίβλεψη), συνιστάται περισσότερο η οριζόντια φυγοκεντρική αντλία ISW.
Οι κάθετες φυγόκεντρες αντλίες ISG και οι οριζόντιες φυγόκεντρες αντλίες ISW έχουν η καθεμία τα δικά τους πλεονεκτήματα και ο πυρήνας της επιλογής βρίσκεται στην "προσαρμογή"—η ευθυγράμμιση με τον χώρο, τις συνθήκες εργασίας και τις απαιτήσεις συντήρησης. Εάν εξακολουθείτε να μην είστε σίγουροι για την επιλογή του βέλτιστου μοντέλου αντλίας για τις συγκεκριμένες συνθήκες εργασίας σας,TeffikoΗ επαγγελματική ομάδα του μπορεί να παρέχει δωρεάν συμβουλές επιλογής. Διαθέτουμε πλούσια εμπειρία εφαρμογής και μπορούμε να προτείνουμε την πιο κατάλληλη και αποδοτική λύση με βάση τις συγκεκριμένες παραμέτρους σας (όπως ρυθμός ροής, κεφαλή, χαρακτηριστικά μέσου, περιβάλλον εγκατάστασης κ.λπ.), διασφαλίζοντας σταθερή και ενεργειακά αποδοτική λειτουργία του υγρού συστήματος σας.
-
