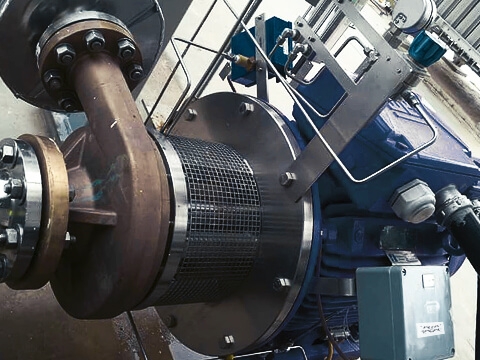

Η Cryogenic Centrifugal Pump είναι ένας εξειδικευμένος εξοπλισμός μεταφοράς υγρών που αναπτύχθηκε για τη μεταφορά μέσων εξαιρετικά χαμηλής θερμοκρασίας, με την ισχύουσα θερμοκρασία μέσου γενικά κάτω από -150°C. Σε σύγκριση με τις συνηθισμένες φυγόκεντρες αντλίες, αυτός ο εξοπλισμός υιοθετεί ειδικά κρυογονικά υλικά και δομές στεγανοποίησης ακριβείας, με εξαιρετική αντοχή σε θερμικές κρούσεις, επιτρέποντας την ασφαλή και αποτελεσματική παροχή υγρών αερίων χαμηλής θερμοκρασίας όπως υγροποιημένο φυσικό αέριο (LNG), υγρό οξυγόνο, υγρό άζωτο, υγρό αργό και υγρό υδρογόνο.
Αρχή Εργασίας
Η βασική αρχή λειτουργίας μιας κρυογονικής φυγόκεντρης αντλίας είναι η ίδια με αυτή μιας συμβατικής φυγόκεντρης αντλίας: βασίζεται στην περιστροφή υψηλής ταχύτητας της πτερωτής για τη δημιουργία φυγόκεντρης δύναμης, την επιτάχυνση του υγρού μέσου χαμηλής θερμοκρασίας, τη μετατροπή της μηχανικής ενέργειας σε ρευστή κινητική ενέργεια και την επίτευξη σταθερής παροχής του ακραίου μέσου αποφόρτισης. Η βασική διαφορά μεταξύ τους είναι ότι οι κρυογονικές φυγόκεντρες αντλίες μπορούν να προσαρμοστούν σταθερά σε συνθήκες εξαιρετικά χαμηλής θερμοκρασίας που κυμαίνονται από -162°C για υγροποιημένο φυσικό αέριο έως -269°C για υγρό ήλιο χωρίς ευθραυστότητα υλικού ή αστοχία εξοπλισμού.
1.Ειδικά Κρυογονικά Υλικά
Το σώμα της αντλίας και η πτερωτή είναι κατασκευασμένα από κρυογονικά ανθεκτικά χάλυβα, όπως ανοξείδωτο ατσάλι 304/316L, κράμα αλουμινίου και μπρούτζο, παρέχοντας επαρκή σκληρότητα σε περιβάλλοντα χαμηλής θερμοκρασίας για την εξάλειψη της ψυχρής ευθραυστότητας. ο άξονας της αντλίας είναι κατασκευασμένος από κράμα χάλυβα υψηλής αντοχής, ο οποίος μπορεί να αντέξει την πίεση διαφοράς θερμοκρασίας και τα φορτία λειτουργίας υψηλής ταχύτητας.
2.Σύστημα στεγανοποίησης υψηλής ποιότητας
Η αποτελεσματική πρόληψη της διαρροής πτητικών μέσων χαμηλής θερμοκρασίας είναι το κλειδί για την ασφαλή λειτουργία του εξοπλισμού: οι σφραγίδες λαβύρινθου είναι απλές και ανθεκτικές, επιτρέποντας μακροχρόνια λειτουργία χωρίς συντήρηση. Οι μηχανικές στεγανοποιήσεις και οι σφραγίδες ξηρού αερίου χρησιμοποιούνται κυρίως σε σενάρια φόρτωσης και εκφόρτωσης υγροποιημένου φυσικού αερίου. Τα εξαρτήματα στεγανοποίησης είναι κατασκευασμένα από υλικά ανθεκτικά στα κρυογονικά όπως πολυτετραφθοροαιθυλένιο και εύκαμπτος γραφίτης, αντικαθιστώντας τα συνηθισμένα ελαστικά στεγανοποιητικά για την αποφυγή ρωγμών και αστοχιών σε χαμηλές θερμοκρασίες.
3.Βελτιστοποιημένος σχεδιασμός κατά της σπηλαίωσης
Τα υγρά αέρια χαμηλής θερμοκρασίας έχουν εξαιρετικά χαμηλά σημεία βρασμού και είναι επιρρεπή σε σπηλαίωση κατά τη λειτουργία. Ο εξοπλισμός υιοθετεί μια δομή χαμηλού καθαρού θετικής κεφαλής αναρρόφησης (NPSH), εξοπλισμένη με μπροστινό επαγωγέα και πτερωτή διπλής αναρρόφησης για την αύξηση της μέσης πίεσης εισόδου, την καταστολή της εξάτμισης του μέσου από τη βασική αιτία και τη μείωση της ζημιάς από τη σπηλαίωση.
4.Σχεδιασμός Προστασίας Αντίστασης Θερμικού Σοκ

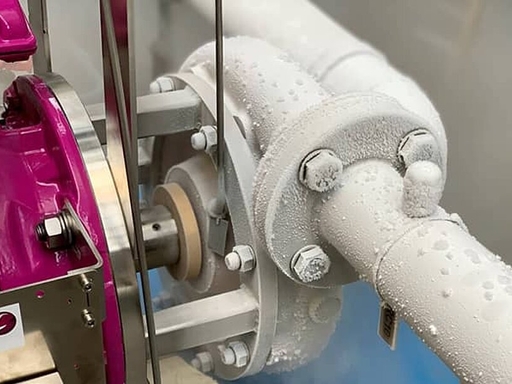

Η ταχεία ψύξη του εξοπλισμού απαγορεύεται αυστηρά και πρέπει να προψυχθεί αργά σύμφωνα με τα πρότυπα για να αποφευχθεί το ράγισμα του κελύφους που προκαλείται από ξαφνικές αλλαγές θερμοκρασίας. χωρίζεται σε κάθετες και οριζόντιες δομές. Οι κάθετες κρυογονικές φυγοκεντρικές αντλίες τύπου βαρελιού έχουν καλύτερη επίδραση καυσαερίων και λιγότερη αγωγιμότητα θερμότητας, καθιστώντας τις την κύρια επιλογή στη βιομηχανία υγροποιημένου φυσικού αερίου.
Οι κρυογονικές φυγοκεντρικές αντλίες είναι απαραίτητες σε πολλούς βιομηχανικούς τομείς υψηλής τεχνολογίας, μεταξύ των οποίων η βιομηχανία υγροποιημένου φυσικού αερίου (LNG) είναι αυτή τη στιγμή η μεγαλύτερη αγορά ζήτησης.
Χρησιμοποιείται ευρέως σε σταθμούς λήψης LNG για μεταφορά μέσου δεξαμενής, φόρτωση και εκφόρτωση πλοίων και πλήρωση βυτιοφόρων. Είναι επίσης εξοπλισμένο με σταθμούς ανεφοδιασμού με φυσικό αέριο για την παροχή καθαρής ενέργειας για ανεφοδιασμό βαρέων οχημάτων και πλοίων.
Ως βασικό συστατικό υποστήριξης του εξοπλισμού διαχωρισμού αέρα, χρησιμοποιείται για τη μεταφορά υγρού οξυγόνου, υγρού αζώτου και υγρού αργού, εξυπηρέτησης τήξης σιδήρου και χάλυβα, παροχής ιατρικού οξυγόνου, παραγωγής ημιαγωγών, καθώς και δέσμευσης, αποθήκευσης και μεταφοράς υγρού διοξειδίου του άνθρακα.
Υπεύθυνος για τη μεταφορά και πλήρωση προωθητικών πυραύλων (υγρό οξυγόνο, υγρό υδρογόνο) και παροχή κυκλοφορίας υγρού αζώτου για δοκιμές χαμηλής θερμοκρασίας εξαρτημάτων ακριβείας της αεροδιαστημικής.
Προσαρμοσμένο στην αποθήκευση και μεταφορά υγρού υδρογόνου και σε σενάρια μεταφοράς σε σταθμούς ανεφοδιασμού υδρογόνου, χρησιμεύοντας ως βασικός εξοπλισμός για την αποθήκευση ενέργειας υδρογόνου και έργα υποστήριξης νέων ενέργειας.
Ως βασική αντλία τροφοδοσίας καυσίμου για πλοία που κινούνται με LNG, διασφαλίζοντας τη σταθερή παροχή καθαρής ενέργειας για τα πλοία.
| Στοιχεία σύγκρισης | Κρυογονική Φυγοκεντρική Αντλία | Κρυογονική Αντλία Θετικής Μετατόπισης |
|---|---|---|
| Ροή παράδοσης | Παροχή μεγάλης ροής | Παροχή μικρής και μεσαίας ροής |
| Πίεση Εργασίας | Μέτρια πίεση | Εξαιρετικά υψηλή πίεση |
| Λειτουργική Αποδοτικότητα | Υψηλή απόδοση σε συνθήκες μεγάλης ροής | Χαμηλή απόδοση σε λειτουργία μεγάλης ροής |
| Δυσκολία Συντήρησης | Απλή δομή και εύκολη συντήρηση | Πολλά εσωτερικά μέρη και περίπλοκη συντήρηση |
| Ισχύοντα σενάρια | Μεταφορά LNG, παράδοση μεγάλης δεξαμενής | Υγρό υδρογόνο μικρής ροής και υψηλής πίεσης, παροχή υγρού οξυγόνου |
Ε: Ποια είναι η χαμηλότερη θερμοκρασία που μπορεί να αντέξει μια κρυογονική φυγοκεντρική αντλία;
Α: Το εφαρμοστέο εύρος θερμοκρασίας των συμβατικών μοντέλων είναι -150°C έως -269°C και η ονομαστική αντίσταση θερμοκρασίας των ειδικών κρυογονικών φυγοκεντρικών αντλιών LNG μπορεί να φτάσει τους -162°C.
Ε: Πώς να επιλέξετε ανάμεσα σε κάθετες και οριζόντιες κρυογονικές φυγοκεντρικές αντλίες;
Α: Οι κάθετες κρυογονικές φυγοκεντρικές αντλίες τύπου βαρελιού έχουν καλό αποτέλεσμα καυσαερίων και ισχυρή θερμομονωτική απόδοση και προτιμώνται για έργα παράδοσης LNG μεγάλης κλίμακας. Οι οριζόντιες αντλίες έχουν συμπαγή δομή και χρησιμοποιούνται κυρίως για μικρά σενάρια παροχής χαμηλής πίεσης και χαμηλής θερμοκρασίας.
Ε: Πώς να αποτρέψετε αποτελεσματικά τη σπηλαίωση σε κρυογονικές φυγοκεντρικές αντλίες;
Α: Διασφαλίστε επαρκή πίεση αναρρόφησης εισόδου, εγκαταστήστε έναν μεσαίο επαγωγέα και καθαρίστε τακτικά το φίλτρο του αγωγού εισαγωγής για να αποφύγετε αποτελεσματικά προβλήματα σπηλαίωσης.
Οι κρυογονικές φυγοκεντρικές αντλίες είναι ο βασικός εξοπλισμός για την ασφαλή παροχή υγρών αερίων χαμηλής θερμοκρασίας, υποστηρίζοντας πλήρως τη σταθερή ανάπτυξη βιομηχανιών καθαρής ενέργειας όπως υγροποιημένο φυσικό αέριο, ενέργεια υδρογόνου και βιομηχανικά αέρια. Με τη συνεχή αύξηση της παγκόσμιας ζήτησης καθαρής ενέργειας, η θέση στην αγορά και το πεδίο εφαρμογής των κρυογονικών φυγοκεντρικών αντλιών θα συνεχίσει να επεκτείνεται.Teffikoδεσμεύεται πάντα να παρέχει στους πελάτες εξαιρετικές λύσεις κρυογονικών υγρών. Συνιστούμε ανεπιφύλακτα να δώσετε προτεραιότητα σε υλικά υψηλής ποιότητας, ανθεκτικά στα κρυογονικά, αποτελεσματικές δομές κατά της σπηλαίωσης και διαμορφώσεις στεγανοποίησης χαμηλών απωλειών κατά την αγορά.
