Τι είναι μια φυγόκεντρη αντλία τελικής αναρρόφησης;

Στη βιομηχανική μεταφορά υγρών, τα συστήματα HVAC κτιρίων και τα δημοτικά συστήματα παροχής νερού, θα βρείτε πάντα έναν οικείο εξοπλισμό - τη φυγόκεντρη αντλία τελικής αναρρόφησης.

Τι είναι μια φυγόκεντρη αντλία τελικής αναρρόφησης;

Μια φυγόκεντρη αντλία τελικής αναρρόφησης, όπως υποδηλώνει το όνομά της, είναι μια φυγόκεντρη αντλία μονής αναρρόφησης, όπου το υγρό εισέρχεται αξονικά από την πλευρά του περιβλήματος της αντλίας και εκκενώνεται ακτινικά από την κορυφή του περιβλήματος της αντλίας αφού επιταχυνθεί από την πτερωτή.

Είναι επίσης γνωστή ως αντλία οριζόντιας τελικής αναρρόφησης στη βιομηχανία. Το πιο εξέχον χαρακτηριστικό του είναι ο σχεδιασμός του που τραβιέται προς τα πίσω. Αυτός ο σχεδιασμός επιτρέπει στο προσωπικό συντήρησης να εξάγει τα περιστρεφόμενα εξαρτήματα (συμπεριλαμβανομένης της πτερωτής, του άξονα, των τσιμουχών κ.λπ.) απευθείας για συντήρηση χωρίς να αφαιρεί τους αγωγούς εισόδου και εξόδου. Για τους μηχανικούς, αυτό σημαίνει ελάχιστο χρόνο διακοπής λειτουργίας και χαμηλό κόστος συντήρησης.

Αρχή Λειτουργίας μιας Φυγοκεντρικής Αντλίας Τελικής Αναρρόφησης

Η αρχή λειτουργίας μιας φυγοκεντρικής αντλίας τελικής αναρρόφησης είναι απλή, ακολουθώντας τη βασική λογική των περισσότερων φυγόκεντρων αντλιών, με έμφαση στον μοναδικό σχεδιασμό της τελικής αναρρόφησης. Εδώ είναι μια ξεκάθαρη εξήγηση βήμα προς βήμα:

1. Αναρρόφηση υγρού:Η αντλία αντλεί υγρό μέσω της θύρας αναρρόφησης στο άκρο του περιβλήματος της αντλίας (απέναντι από τον κινητήρα) και το υγρό ρέει απευθείας στο μάτι της περιστρεφόμενης πτερωτής.
2. Δημιουργία Φυγόκεντρων Δυνάμεων:Οδηγούμενη από τον κινητήρα, η πτερωτή περιστρέφεται και η φυγόκεντρη δύναμη σπρώχνει το ρευστό από το κέντρο της πτερωτής στο εξωτερικό της άκρο, αυξάνοντας την ταχύτητα και την πίεση του ρευστού.
3. Εκκένωση υγρού:Το υγρό υψηλής ταχύτητας εισέρχεται στο περίβλημα της αντλίας (επίσης γνωστό ως σπειροειδής), το οποίο έχει σταδιακά διαστελλόμενο σχήμα για να επιβραδύνει το ρευστό και να μετατρέπει την κινητική ενέργεια σε ενέργεια στατικής πίεσης. Στη συνέχεια, το ρευστό εκκενώνεται μέσω της θυρίδας εκκένωσης στο πλάι του περιβλήματος της αντλίας στη θέση-στόχο (όπως σωληνώσεις, δεξαμενές αποθήκευσης κ.λπ.).
4. Συνεχής Λειτουργία:Όσο ο κινητήρας λειτουργεί συνεχώς, η παραπάνω διαδικασία επαναλαμβάνεται συνεχώς, επιτυγχάνοντας σταθερή και συνεχή μεταφορά υγρού. Ο σχεδιασμός τελικής αναρρόφησης εξασφαλίζει ομαλή είσοδο υγρού, μειώνοντας τους στροβιλισμούς και βελτιώνοντας την απόδοση λειτουργίας.

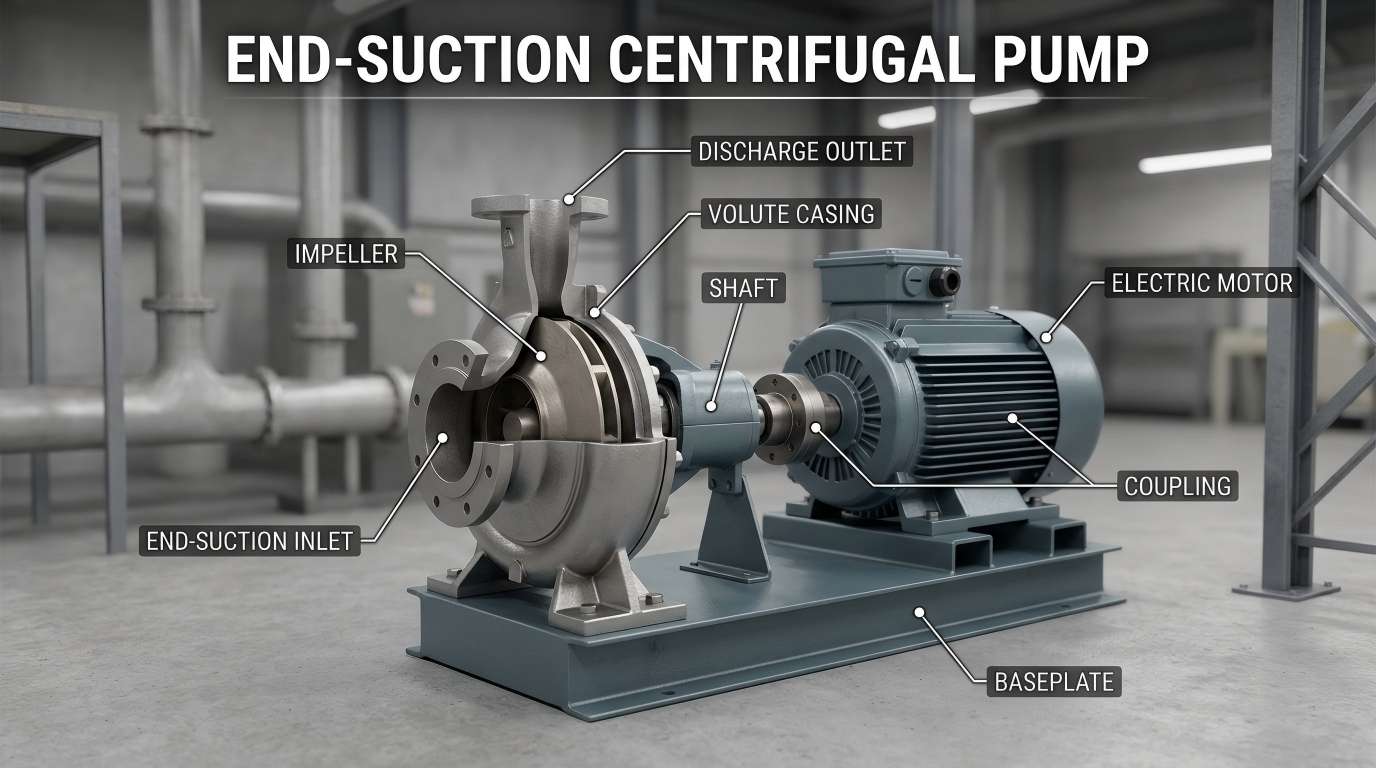

Βασικά εξαρτήματα μιας φυγοκεντρικής αντλίας τελικής αναρρόφησης

Για να σας βοηθήσουμε να κατανοήσετε καλύτερα την αρχή λειτουργίας μιας φυγοκεντρικής αντλίας τελικής αναρρόφησης, τα κύρια εξαρτήματά της αναλύονται και εξηγούνται σε απλή γλώσσα παρακάτω:

• Στροφείο:Ένα περιστρεφόμενο εξάρτημα παρόμοιο με έναν "ανεμιστήρα" που χρησιμοποιείται για τη δημιουργία φυγόκεντρης δύναμης. Συνήθως κατασκευάζεται από μέταλλο (ανοξείδωτο ατσάλι, χυτοσίδηρο) ή πλαστικό, ανάλογα με τον τύπο του υγρού που μεταφέρεται.
• Περίβλημα αντλίας (βολτ):Το εξωτερικό περίβλημα που περικλείει την πτερωτή, έχει σχήμα ώστε να συλλέγει υγρό που εκκενώνεται από την πτερωτή, να επιβραδύνει το ρευστό και να αυξάνει την πίεση πριν από την εκφόρτιση.
• Θύρα αναρρόφησης:Ένα άνοιγμα στο άκρο του περιβλήματος της αντλίας μέσω του οποίου το υγρό εισέρχεται στο σώμα της αντλίας. Συνήθως είναι εξοπλισμένο με φλάντζα (με υπερυψωμένη άκρη) για εύκολη σύνδεση με αγωγούς.
• Λιμάνι εκκένωσης:Ένα άνοιγμα στο πλάι του περιβλήματος της αντλίας μέσω του οποίου το υγρό εξέρχεται από το σώμα της αντλίας. Είναι επίσης εξοπλισμένο με φλάντζα για την καθοδήγηση του υγρού στο σύστημα σωληνώσεων.
• Στέλεχος:Ένα εξάρτημα σε σχήμα ράβδου που συνδέει την πτερωτή και τον κινητήρα, υπεύθυνο για τη μετάδοση ισχύος από τον κινητήρα στην πτερωτή και την ώθηση της πτερωτής στην περιστροφή.
• Σφραγίδες:Αποτρέψτε τη διαρροή υγρού από το διάκενο του άξονα (μεταξύ του σώματος της αντλίας και του κινητήρα). Οι συνήθεις τύποι περιλαμβάνουν μηχανικές σφραγίδες και σφραγίδες συσκευασίας.

Ευρύ φάσμα εφαρμογών

• HVAC:Οι αντλίες τελικής αναρρόφησης είναι η βασική πηγή ενέργειας για την κυκλοφορία κρύου νερού και τα συστήματα ψύξης νερού σε μεγάλα κτίρια.
• Βιομηχανική παροχή νερού και πίεση:Χρησιμοποιείται για μεταφορά καθαρού νερού, συστήματα συμπίεσης και νερό τροφοδοσίας λέβητα στα εργοστάσια.
• Συστήματα πυροπροστασίας:Οι ειδικές πυροσβεστικές αντλίες τελικής αναρρόφησης παρέχουν σταθερή ροή νερού υψηλής πίεσης σε καταστάσεις έκτακτης ανάγκης.
• Αγροτική άρδευση:Χρησιμοποιείται ευρέως στην άρδευση και αποστράγγιση γεωργικών εκτάσεων λόγω του μεγάλου εύρους ροής του.

Περίληψη

Η φυγοκεντρική αντλία τελικής αναρρόφησης είναι μια αξιόπιστη, οικονομικά αποδοτική λύση για τις περισσότερες ανάγκες μεταφοράς υγρών. Η απλή δομή, η εύκολη συντήρηση και η ευρεία εφαρμογή του το καθιστούν δημοφιλές μεταξύ των μηχανικών, των διαχειριστών εγκαταστάσεων και των ιδιοκτητών ακινήτων.

Για περισσότερες σε βάθος πληροφορίες σχετικά με τον έλεγχο υγρών, ακολουθήστεTeffiko. Ας εξερευνήσουμε μαζί τις άπειρες δυνατότητες του ρευστού κόσμου!
