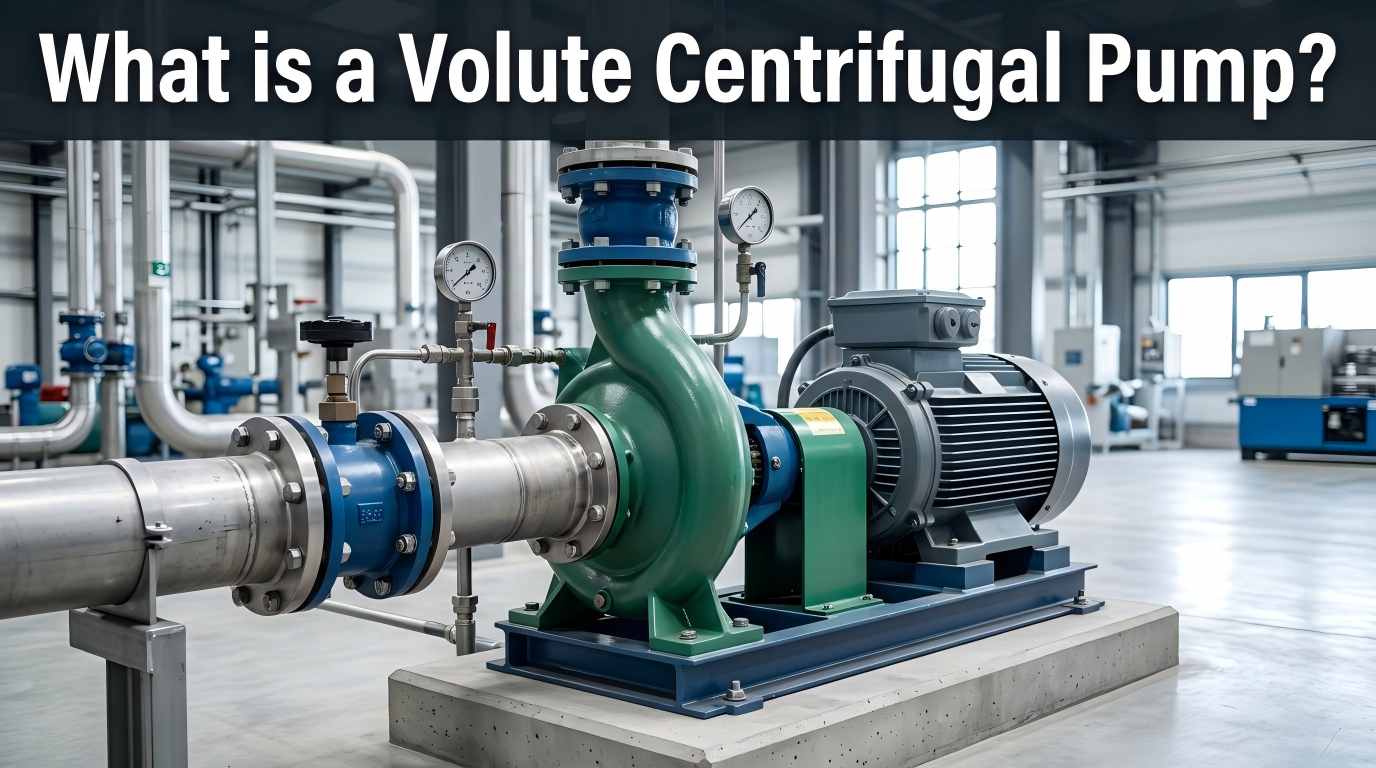

A σπειροειδής φυγοκεντρική αντλίαείναι ένας τύπος δυναμικής αντλίας που μετατρέπει τη μηχανική ενέργεια σε υδραυλική ενέργεια μέσω της περιστροφής μιας πτερωτής και βασίζεται σε ένα σπειροειδές περίβλημα για αποτελεσματική παροχή υγρού. Σε αντίθεση με άλλους τύπους φυγοκεντρικών αντλιών, το πιο σημαντικό χαρακτηριστικό του είναι το περίβλημα σε σχήμα σπειροειδούς (επίσης γνωστό ως σπειροειδές περίβλημα), το οποίο είναι το βασικό στοιχείο που το διακρίνει από μοντέλα όπως οι φυγοκεντρικές αντλίες διάχυσης. Οι φυγόκεντρες αντλίες Volute διαθέτουν στιβαρή κατασκευή, σχετικά χαμηλό κόστος, αθόρυβη λειτουργία και αξιόπιστη απόδοση, με ελάχιστες επιπτώσεις από τη διάβρωση και τη διάβρωση. Είναι ο προτιμώμενος εξοπλισμός για τις περισσότερες βιομηχανικές και αστικές εφαρμογές παροχής υγρών.
Η σταθερή λειτουργία της αντλίας εξαρτάται από το συντονισμό διαφόρων εξαρτημάτων. Τα βασικά στοιχεία και οι λειτουργίες τους είναι οι εξής:
Ένας σπειροειδής θάλαμος που περιβάλλει την πτερωτή με μια περιοχή διατομής που σταδιακά αυξάνεται από την έξοδο της πτερωτής στη θύρα εκκένωσης. Οι βασικές του λειτουργίες είναι να συλλέγει υγρό υψηλής ταχύτητας, να μειώνει την ταχύτητα και να αυξάνει την πίεση. Το σχήμα και το μέγεθός του επηρεάζουν άμεσα την απόδοση και την πίεση της αντλίας. Χωρίζεται σε μονή έλικα (που χρησιμοποιείται ευρέως) και διπλή έλικα (εξισορροπεί την ακτινική δύναμη και παρατείνει τη διάρκεια ζωής).
Η «καρδιά» της αντλίας, ένα περιστρεφόμενο εξάρτημα με καμπύλες λεπίδες, συνδεδεμένο με τον κινητήρα μέσω άξονα αντλίας. Περιστρέφεται με υψηλή ταχύτητα για να δημιουργήσει φυγόκεντρη δύναμη, αναρροφώντας υγρό και μεταδίδοντας κινητική ενέργεια. Οι παράμετροι λεπίδας (σχήμα, ποσότητα, γωνία) καθορίζουν τον ρυθμό ροής, την κεφαλή και την απόδοση της αντλίας.
Ο άξονας της αντλίας μεταδίδει τη μηχανική ενέργεια από τον κινητήρα στην πτερωτή. Τα ρουλεμάν υποστηρίζουν την περιστροφή του άξονα της αντλίας, διατηρούν την ομοαξονικότητα και μειώνουν την τριβή. Για συνθήκες εργασίας υψηλής θερμοκρασίας και υψηλής πίεσης, απαιτούνται ψύκτες λαδιού για να αποφευχθεί η φθορά του λαδιού και να παραταθεί η διάρκεια ζωής του ρουλεμάν.
Αποτρέπει τη διαρροή υγρού και την είσοδο εξωτερικού αέρα για την αποφυγή της σπηλαίωσης. Οι συνήθεις τύποι περιλαμβάνουν μηχανικές σφραγίδες και σφραγίδες συσκευασίας. Η αντιστοίχιση με βοηθητικά συστήματα στεγανοποίησης μπορεί να βελτιώσει την αξιοπιστία και η συντήρηση μπορεί να αναφέρεται στα πρότυπα API 682.
Η θύρα αναρρόφησης βρίσκεται στο κέντρο του σπειροειδούς για την άντληση υγρού. η θυρίδα εκκένωσης βρίσκεται στο τέλος του σπειροειδούς για την παροχή υγρού υπό πίεση. Το μέγεθος και το σχήμα και των δύο επηρεάζουν την αντίσταση του υγρού και την απόδοση της αντλίας.
Η διαδικασία εργασίας είναι η συνεχής μετατροπή ενέργειας, χωρισμένη σε 4 βασικά στάδια:
Ο κινητήρας οδηγεί την πτερωτή να περιστρέφεται με υψηλή ταχύτητα, σχηματίζοντας μια περιοχή χαμηλής πίεσης στο κέντρο της πτερωτής. Το υγρό αναρροφάται στην αντλία υπό τη διαφορά πίεσης.
Καθώς η πτερωτή περιστρέφεται συνεχώς, οι λεπίδες ωθούν το ρευστό να κινηθεί ακτινικά, αυξάνοντας σημαντικά την ταχύτητα ροής και την κινητική ενέργεια του ρευστού.
Το υγρό υψηλής ταχύτητας εισέρχεται στο περίβλημα σπειροειδών, όπου η διευρυμένη δίοδος ροής μειώνει την ταχύτητα ροής, μετατρέποντας την κινητική ενέργεια σε ενέργεια πίεσης για να επιτευχθεί παροχή υψηλής πίεσης.
Το υγρό υπό πίεση εκκενώνεται μέσω της θύρας εκκένωσης. Με τη συνεχή περιστροφή της φτερωτής ολοκληρώνεται η συνεχής παροχή.
Η δομή σπειρών ταιριάζει με τα χαρακτηριστικά ροής ρευστού, μειώνοντας την απώλεια στροβιλισμού. Η απόδοση υπό συνθήκες σχεδιασμού φτάνει το 70%-90%, με ομοιόμορφη κατανομή της ταχύτητας ροής.
Λιγότερα εξαρτήματα πυρήνα, εύκολο στην επεξεργασία και εγκατάσταση, χωρίς περίπλοκο μηχανισμό μετάδοσης, χαμηλό ποσοστό αστοχίας, χωρίς ανάγκη για βαλβίδες αντεπιστροφής εισόδου και εξόδου και χαμηλό κόστος συντήρησης.
Μπορεί να σχεδιαστεί σε διαφορετικές προδιαγραφές ανάλογα με τις συνθήκες εργασίας, κατάλληλο για διάφορα ρευστά όπως καθαρό νερό, λύματα και χημικά μέσα και προσαρμόσιμο σε κανονικές συνθήκες θερμοκρασίας, υψηλής θερμοκρασίας και υψηλής πίεσης.
Ενσωματωμένος σχεδιασμός, μικρό μέγεθος και μικρό βάρος, κατάλληλο για σενάρια περιορισμένου χώρου και εύκολο να ενσωματωθεί σε υπάρχοντα συστήματα παράδοσης.
Χαμηλό κόστος κατασκευής, βολική αντικατάσταση εξαρτημάτων που φθείρονται, εξοικονόμηση ενέργειας μέσω αποτελεσματικής λειτουργίας, κατάλληλο για σενάρια παράδοσης μεγάλης ροής.
Οι φυγόκεντρες αντλίες Volute είναι μια αξιόπιστη επιλογή για την παροχή βιομηχανικών ρευστών χάρη στα υδροδυναμικά πλεονεκτήματά τους. Ωστόσο, η πραγματική ενεργειακή τους απόδοση επηρεάζεται από λεπτομέρειες όπως η επιλογή και η κατασκευή υλικών. Η Teffiko αναπτύσσει σταθερές και αποτελεσματικές λύσεις παροχής υγρών μέσω ακριβούς Ε&Α και αυστηρών δοκιμών. Καλώς ήρθατε να συμβουλευτείτε ή να παραγγείλετε:www.teffiko.com
