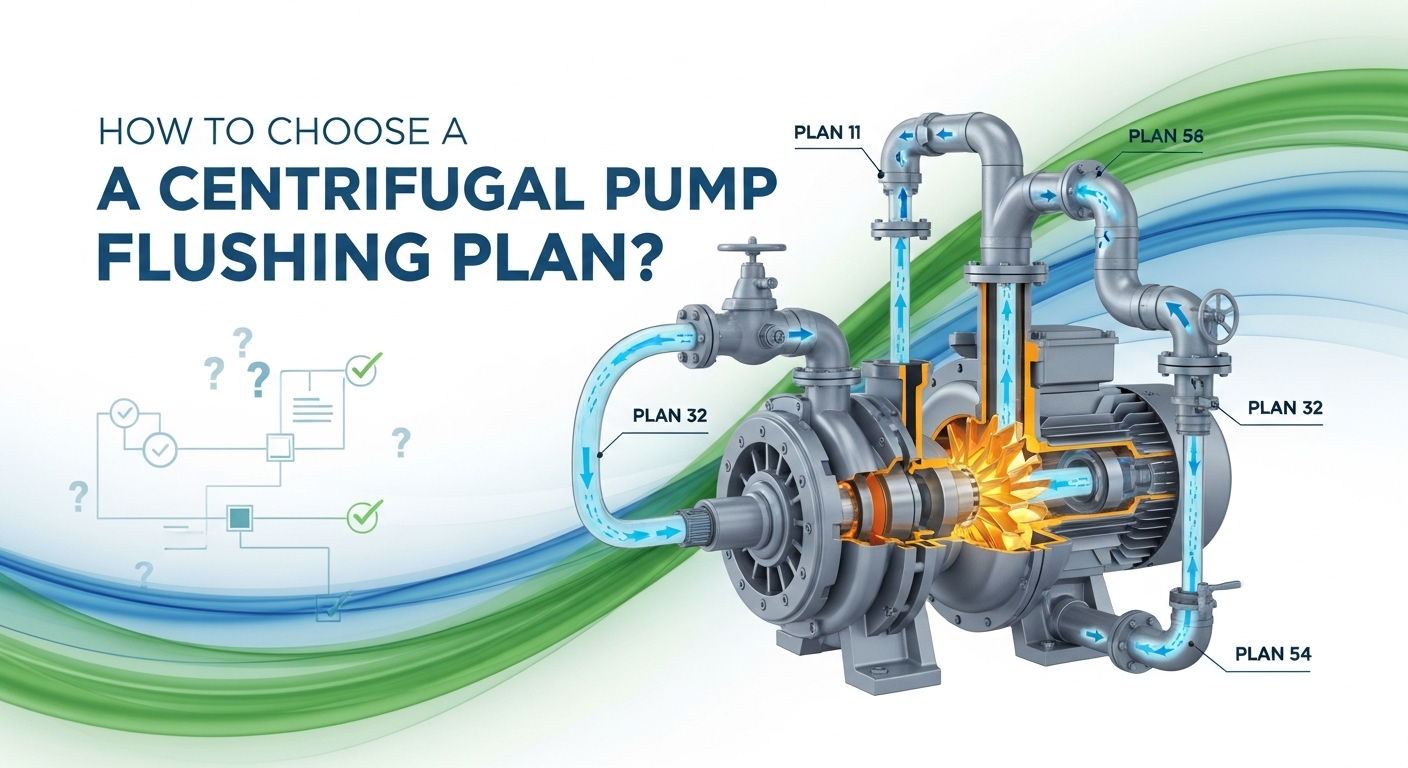

Πώς να επιλέξετε ένα σχέδιο έκπλυσης φυγοκεντρικής αντλίας;

Σε χημικά εργοστάσια, διυλιστήρια και φαρμακευτικές εγκαταστάσεις, δεν είναι υπερβολή να πούμε ότι 8 στις 10 βλάβες της αντλίας - από μικρές διαρροές έως πλήρη διακοπή λειτουργίας ή ακόμα και συμβάντα ασφαλείας - ανατρέχουν σε ένα πράγμα: ένα κακώς επιλεγμένο σχέδιο έκπλυσης μηχανικής στεγανοποίησης.

Αυτό ισχύει ιδιαίτερα για αντλίες «υψηλής συντήρησης», όπως αυτές που χειρίζονται ελαφρούς υδρογονάνθρακες ή λειαντικά πολτούς.

ΣχεδιάζονταςΠρότυπα API 682και χρόνια πρακτικής εμπειρίας στο πεδίο, αυτός ο οδηγός αναλύει τις πιο κοινές ρυθμίσεις έκπλυσης—από μεμονωμένα στεγανοποιητικά έως συστήματα ξηρού αερίου— ώστε να μπορείτε να επιλέξετε το σωστό την πρώτη φορά και να αποφύγετε δαπανηρές διακοπές λειτουργίας.

1. Γιατί οι μηχανικές σφραγίδες χρειάζονται ακόμη και έκπλυση;

Πολλοί άνθρωποι υποθέτουν ότι μόλις εγκαταστήσετε μια μηχανική σφράγιση, είστε έτοιμοι.

Οι επιφάνειες στεγανοποίησης (περιστρεφόμενοι και σταθεροί δακτύλιοι) βασίζονται σε σφιχτή επαφή για την αποφυγή διαρροής—αλλά αυτή η επαφή δημιουργεί θερμότητα.

Το ξέπλυμα το λύνει δημιουργώντας ένα ελεγχόμενο περιβάλλον γύρω από τη σφράγιση.

• Vůle hrdla a velikost otvoru společně zajišťují, že proplachovací kapalina může správně proudit k těsnění.
• Έλεγχος θερμοκρασίας: Ψύχει τα ζεστά υγρά πριν φτάσουν στη σφράγιση, διατηρώντας τη λίπανση και την απόδοση σφράγισης.
• Διαχείριση πίεσης: Ρυθμίζει την πίεση του θαλάμου στεγανοποίησης για την καταστολή της εξάτμισης—κρίσιμης σημασίας για πτητικές υπηρεσίες όπως το προπάνιο ή η αμμωνία.
• Καθαρισμός: Ξεπλύνει τα σωματίδια και τους ρύπους που θα μπορούσαν να γρατσουνίσουν ή να ενσωματωθούν στις επιφάνειες στεγανοποίησης.
• Απομόνωση: Αποτρέπει το στέγνωμα ή την κρυστάλλωση του ρευστού διεργασίας όταν έρχεται σε επαφή με τον αέρα, εμποδίζοντας τη συγκόλληση των επιφανειών στεγανοποίησης κατά την εκκίνηση.

Στην πράξη, ένα σωστά επιλεγμένο σχέδιο έκπλυσης μπορεί να παρατείνει τη διάρκεια ζωής της στεγανοποίησης κατά 3 έως 5 φορές.

2. Σχέδια έκπλυσης API—Συνδυάζονται με τον τύπο σφραγίδας σας

Το API 682 ομαδοποιεί σχέδια έκπλυσης κατά διαμόρφωση σφραγίδων.

(I) Σχέδια μονής σφράγισης – Απλά, οικονομικά αποδοτικά, ευρέως χρησιμοποιούμενα

Το καλύτερο για καθαρές, μη επικίνδυνες υπηρεσίες όπου η περιστασιακή διαρροή στην ατμόσφαιρα είναι αποδεκτή.

• PLAN 01 / PLAN 11: Αυτόματη έκπλυση από την εκκένωση της αντλίας πίσω στην αναρρόφηση.
• ΣΧΕΔΙΟ 13: Αντίστροφη αυτόματη έκπλυση—το υγρό ρέει από το θάλαμο στεγανοποίησης στην είσοδο της αντλίας.
• ΣΧΕΔΙΟ 21: Αυτόματη έκπλυση + ψυγείο.
• ΣΧΕΔΙΟ 23: Εσωτερική ανακυκλοφορία με δακτύλιο λαιμού.
• ΣΧΕΔΙΟ 31: Προσθέτει έναν διαχωριστή κυκλώνων για την αφαίρεση στερεών από το ρεύμα έκπλυσης—καλό για ελαφρώς βρώμικες υπηρεσίες.
• ΣΧΕΔΙΟ 32: Εξωτερική έκπλυση (π.χ. φιλτραρισμένο νερό ή υγρό φραγμού).
• PLAN 41: PLAN 31 + cooler.
• ΣΧΕΔΙΟ 02: Θάλαμος στεγανοποίησης με μανδύα με ψύξη ή θέρμανση.

💡 Επαγγελματική συμβουλή: Το PLAN 14 (με δυνατότητα αλλαγής κατεύθυνσης έκπλυσης) ακούγεται ευέλικτο, αλλά χρησιμοποιείται σπάνια στην πράξη—οι επιπλέον βαλβίδες σημαίνουν περισσότερα σημεία συντήρησης και πιθανά σημεία διαρροής.

(II) Σχέδια διπλής σφράγισης – για εφαρμογές υψηλού κινδύνου ή μηδενικής διαρροής

Αυτά χρησιμοποιούν δύο επιφάνειες στεγανοποίησης με ένα φραγμό ή ρυθμιστικό υγρό μεταξύ τους—ιδανικές για τοξικές, εύφλεκτες ή περιβαλλοντικά ευαίσθητες υπηρεσίες.

• ΣΧΕΔΙΟ 52: Διπλή σφράγιση χωρίς πίεση με αεριζόμενη δεξαμενή.
• (III) Σχέδια απόσβεσης & ανίχνευσης διαρροών
• 53A: Ο φορτισμένος με άζωτο συσσωρευτής διατηρεί την πίεση.
• 53B: Προσθέτει αντλία κυκλοφορίας και ψυγείο—ιδανικό για υπηρεσίες υψηλής θερμοκρασίας.
• 53C: Χρησιμοποιεί συσσωρευτή τύπου εμβόλου για σταθερή πίεση σε συστήματα με μεγάλες εναλλαγές πίεσης.
• PLAN 54: Πλήρως ανεξάρτητο εξωτερικό σύστημα υγρού φραγμού (π.χ. αποκλειστική κονσόλα λαδιού).

(III) Σχέδια απόσβεσης & ανίχνευσης διαρροών

Αυτά υποστηρίζουν την κύρια σφράγιση αντί να την αντικαθιστούν.

• ΣΧΕΔΙΟ 62: Εξωτερικό σβήσιμο (συνήθως ατμός ή νερό) ψεκάζεται πίσω από τη σφράγιση για να αποφευχθεί η συσσώρευση στερεών—συνηθισμένο σε αντλίες πολτού ή μαύρου υγρού.
• PLAN 65: Προσθέτει έναν διακόπτη στάθμης στη δεξαμενή PLAN 52 για να ανιχνεύσει έγκαιρα τη διαρροή της εσωτερικής στεγανοποίησης.

(IV) Σχέδια στεγανοποίησης ξηρού αερίου – για πτητικές ή ευαίσθητες υπηρεσίες

Χρησιμοποιήστε καθαρό, στεγνό αέριο (συνήθως άζωτο) αντί για υγρό ως μέσο στεγανοποίησης.

• ΣΧΕΔΙΟ 72: Διαδοχική ξηρή σφράγιση αερίου με φράγμα αζώτου.
• ΣΧΕΔΙΟ 74: Διπλή στεγανοποίηση ξηρού αερίου υπό πίεση.
• PLAN 75/76: Παραλλαγές για ρευστά υψηλού ιξώδους ή μη πτητικά, όπου το αέριο διεργασίας δεν μπορεί να χρησιμοποιηθεί απευθείας.

⚠️ Σημείωση: Οι σφραγίδες ξηρού αερίου απαιτούν εξαιρετικά καθαρό, στεγνό, ρυθμιζόμενο αέριο.

3. Τρεις εμπειρικοί κανόνες για την επιλογή του σωστού σχεδίου

• Ξεκινήστε με το υγρό
• Καθαρό και δροσερό;
• Βρώμικο ή διαβρωτικό;
• Πτητικό ή τοξικό;
• Ελέγξτε τη θερμοκρασία και την πίεση
• 120°C;

• Υψηλή πίεση;
• Ρωτήστε: Τι θα συμβεί αν διαρρεύσει;
• Μικρή στάλα ΟΚ;
• Πυρκαγιά, τοξικότητα ή περιβαλλοντικός κίνδυνος;

Τελική σκέψη

Το καλύτερο σχέδιο έκπλυσης δεν είναι το πιο φανταχτερό - είναι αυτό που ταιριάζει με τις πραγματικές συνθήκες λειτουργίας σας.

Αυτός ο οδηγός συνδυάζειAPI 682βασικά με διδάγματα από εκατοντάδες πραγματικές εγκαταστάσεις.
