Στην εγκατάσταση, θέση σε λειτουργία, συντήρηση και συντήρηση βιομηχανικών συστημάτων υγρών (όπως αντλίες, βαλβίδες, αγωγοί, εναλλάκτες θερμότητας και άλλος εξοπλισμός), το σχέδιο έκπλυσης είναι μια βασική διαδικασία για την αφαίρεση ακαθαρσιών (σκωρία συγκόλλησης, σκουριά, σκόνη, λεκέδες λαδιού) στο σύστημα και διασφάλιση της ασφαλούς λειτουργίας του εξοπλισμού.

I. Σχέδιο 1: Ευθύγραμμη έκπλυση ενός βρόχου (Βασικός τύπος γενικής χρήσης)

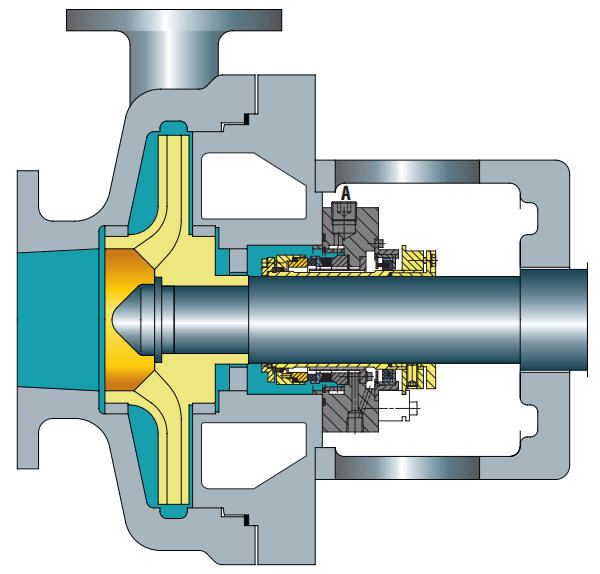

1. Βασικός ορισμός

Το σχέδιο 1 δεν απαιτεί εξωτερικούς αγωγούς. Χρησιμεύει ως ο εσωτερικός αγωγός έκπλυσης για μηχανικές σφραγίδες. Σε αντίθεση με το σχέδιο 11, ο αγωγός έκπλυσης δεν εκτίθεται στην ατμόσφαιρα, αποτρέποντας έτσι τα υγρά υψηλού ιξώδους από το πάγωμα/πολυμερισμό σε χαμηλές θερμοκρασίες.

2. Ισχύοντα σενάρια

• Συνήθως χρησιμοποιείται για οριζόντιες αντλίες.
• Διασφαλίστε τη συμβατότητα μεταξύ του υγρού απομόνωσης και του μέσου που αντλείται από την αντλία.
• Πιο κατάλληλο για αντλίες ANSI.

3. Προφυλάξεις

• Ο ρυθμός ροής του υγρού έκπλυσης πρέπει να είναι επαρκής για την απομάκρυνση της θερμότητας από το θάλαμο μηχανικής στεγανοποίησης.
• Σε αντίθεση με το σχέδιο 11, το υγρό έκπλυσης σπάνια κατευθύνεται προς την επιφάνεια σφράγισης.
• Δεν συνιστάται για βρώμικα προϊόντα, καθώς μπορούν εύκολα να φράξουν τον αγωγό έκπλυσης.
• Δεν ισχύει για κάθετες αντλίες.

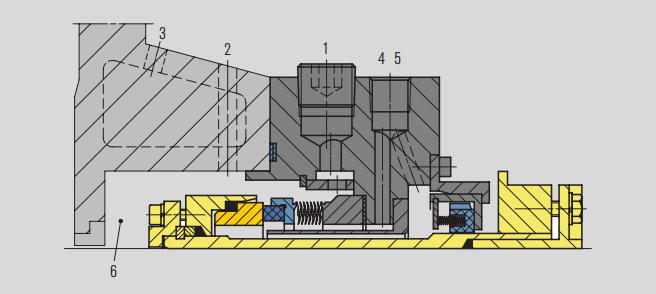

Στοιχεία θαλάμου σφραγίδας

1. Θύρα έκπλυσης (F), βουλωμένη (για πιθανή μελλοντική κυκλοφορία υγρού ή εξαερισμό κάθετων αντλιών)
2. Θύρα εξαερισμού (V), εάν απαιτείται
3. Είσοδος θέρμανσης/ψύξης (HI ή CI), έξοδος θέρμανσης/ψύξης (HO ή CO), εάν απαιτείται
4. Ρυθμός ροής νερού ψύξης (Q)
5. Θύρα αποστράγγισης (D)
6. Θάλαμος στεγανοποίησης

II.

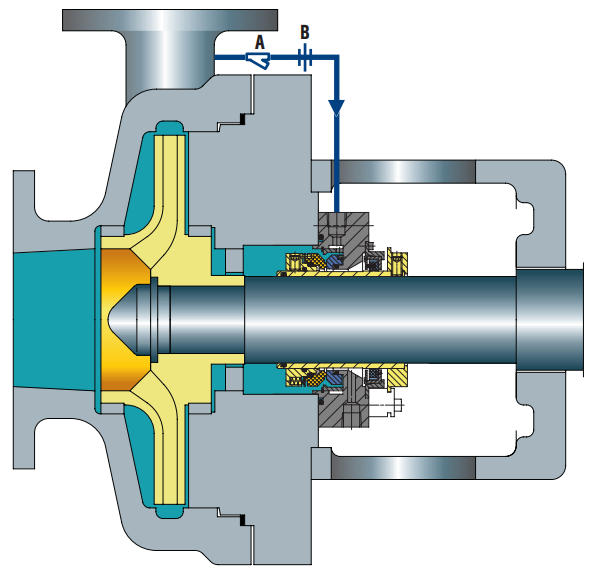

1. Βασικός ορισμός

• Προεπιλεγμένο σχέδιο έκπλυσης για όλα τα μεμονωμένα στεγανοποιητικά.
• Λειτουργεί ως σχέδιο έκπλυσης και αυτοαερισμού για οριζόντιες αντλίες.
• Βοηθά στη δημιουργία πρόσθετου περιθωρίου πίεσης ατμών στο θάλαμο στεγανοποίησης.
• Χρησιμοποιεί στόμια ελέγχου ροής για να περιορίσει τη ροή του υγρού έκπλυσης στη μηχανική σφράγιση.
• Χρησιμοποιεί κατανεμημένη έκπλυση για να κάνει την ψύξη και τη λίπανση πιο αποτελεσματική.

2. Ισχύοντα σενάρια

• Γενικά κατάλληλο για όλους τους γενικούς σκοπούς, εκτός εάν η διαφορά πίεσης μεταξύ της θύρας εκκένωσης της αντλίας και της πίεσης του θαλάμου στεγανοποίησης είναι μικρή.

3. Προφυλάξεις

• Για εφαρμογές υψηλής κεφαλής, το μέγεθος του στομίου ή/και ο αριθμός των ανοιγμάτων πρέπει να υπολογίζεται πολύ προσεκτικά.
• Το διάκενο του δακτυλίου λαιμού και το μέγεθος του στομίου μαζί διασφαλίζουν ότι το υγρό έκπλυσης μπορεί να ρέει σωστά στη τσιμούχα.
• Ελέγχετε πάντα τη διαφορά μεταξύ της θυρίδας εκκένωσης και της πίεσης του θαλάμου στεγανοποίησης.
• Μέσα που περιέχουν στερεά, λειαντικά ή εύκολα πολυμεριζόμενες ουσίες πρέπει να αποφεύγονται.
• Το φράξιμο της πλάκας στομίου μπορεί να επιβεβαιωθεί ελέγχοντας τη θερμοκρασία επιφάνειας του αγωγού ανάντη και κατάντη της πλάκας στομίου.

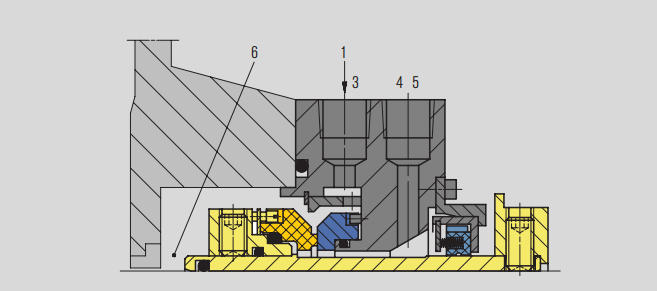

Στοιχεία θαλάμου σφραγίδας

1. Από την περιοχή υψηλής πίεσης της αντλίας (εκκένωση αντλίας ή αγωγός εκκένωσης αντλίας)
यो गाइड संयोजन गर्दछ
4. Ψύκτη (Q)
5.Θύρα αποστράγγισης (D)
6.Θάλαμος στεγανοποίησης



III.

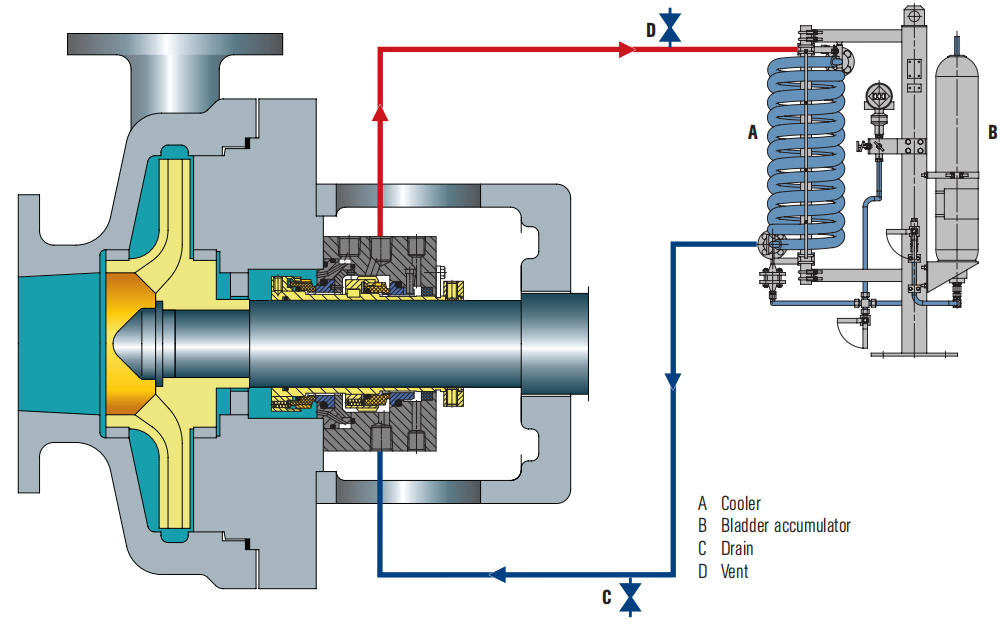

1. Βασικός ορισμός

• Το αντλούμενο μέσο δεν θα διαρρεύσει στην ατμόσφαιρα εκτός εάν χαθεί η πίεση της δεξαμενής.
• Η συμπίεση απαιτεί πηγή αζώτου.
• Παρέχει πηνία ψύξης μέσα ή έξω από τη δεξαμενή για την απομάκρυνση της θερμότητας.
• Χρησιμοποιεί μια συσκευή εσωτερικής κυκλοφορίας για να εξασφαλίσει την κυκλοφορία του υγρού φραγμού.
• Το υγρό φραγμού εισέρχεται στο μέσο διεργασίας μέσω της εσωτερικής επιφάνειας σφράγισης.

2. Ισχύοντα σενάρια

• Κατάλληλο για συνθήκες εργασίας όπου το μέσο του προϊόντος επιτρέπεται να αραιωθεί.
• Κατάλληλο για συνθήκες εργασίας όπου το μέσο δεν μπορεί να παρέχει λίπανση για την εσωτερική επιφάνεια σφράγισης.
• Κατάλληλο για σενάρια όπου η πίεση απομόνωσης είναι έως 16 bar (232 psi).

3. Προφυλάξεις

• Βεβαιωθείτε ότι η πίεση της πηγής είναι υψηλότερη από την απαιτούμενη πίεση απομόνωσης.
• Εξαερώστε το σύστημα πριν ξεκινήσετε τον εξοπλισμό.
• Παρακολουθήστε τη θερμοκρασία των σωληνώσεων εισόδου και εξόδου του στεγανοποιητικού.
• Μια πτώση στη στάθμη του υγρού της δεξαμενής αποθήκευσης υποδηλώνει διαρροή των εσωτερικών και/ή εξωτερικών σφραγίδων.
• Βεβαιωθείτε ότι η πίεση απομόνωσης είναι πάντα τουλάχιστον 1,4 bar (20 psi) υψηλότερη από την πίεση του θαλάμου στεγανοποίησης.
• Εάν η πίεση απομόνωσης είναι μεγαλύτερη από 16 bar (232 psi), θα πρέπει να υιοθετηθεί το σχέδιο 53B, 53C ή 54.
• Επιβεβαιώστε με τον μηχανικό διεργασίας εάν επιτρέπεται η μόλυνση του μέσου προϊόντος.
• Διασφαλίστε τη συμβατότητα μεταξύ του υγρού απομόνωσης και του μέσου που αντλείται από την αντλία.

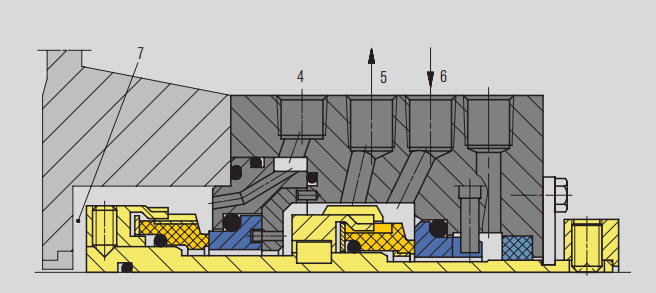

Στοιχεία θαλάμου σφραγίδας

4.Έξαψη (F)

5. Έξοδος φραγμού υγρών (LBO)

6. Είσοδος φραγμού υγρών (LBI)

7.Θάλαμος στεγανοποίησης

IV.

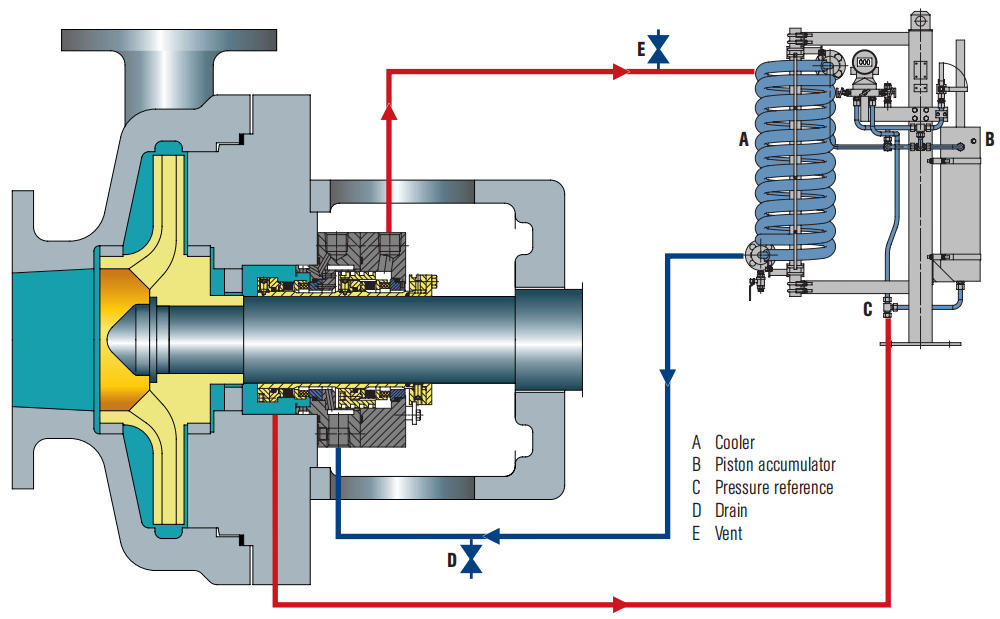

1. Βασικός ορισμός

• Το υγρό φραγμού και το άζωτο διαχωρίζονται από ένα διάφραγμα, το οποίο μπορεί να αποτρέψει αποτελεσματικά την ανάμειξη του αζώτου και του υγρού φραγμού, παρόμοια με το σχέδιο 53Α.
• Το αντλούμενο μέσο συνήθως δεν θα διαρρεύσει στην ατμόσφαιρα εκτός εάν χαθεί η πίεση της ουροδόχου κύστης.
• Ως ανεξάρτητο σύστημα, έχει υψηλή αξιοπιστία και δεν απαιτεί μόνιμη πηγή αζώτου και εξωτερική πίεση.
• Λόγω της μικρής χωρητικότητας του ρευστού απομόνωσης στον συσσωρευτή, η επίδραση της απαγωγής θερμότητας εξαρτάται από την απόδοση του ψυγείου.
• Το υγρό φραγμού εισέρχεται στο μέσο διεργασίας μέσω της εσωτερικής επιφάνειας σφράγισης.

2. Ισχύοντα σενάρια

• Κατάλληλο για συνθήκες εργασίας όπου το μέσο του προϊόντος επιτρέπεται να αραιωθεί.
• Κατάλληλο για συνθήκες εργασίας όπου το μέσο δεν μπορεί να ξεπλύνει την εσωτερική επιφάνεια σφράγισης.
• Κατάλληλο για συνθήκες εργασίας όπου το σχέδιο 53Α δεν μπορεί να υιοθετηθεί λόγω αδυναμίας λήψης συνεχούς και σταθερής πηγής αζώτου στην απαιτούμενη πίεση.
• Το διάκενο του δακτυλίου λαιμού και το μέγεθος του στομίου μαζί διασφαλίζουν ότι το υγρό έκπλυσης μπορεί να ρέει σωστά στη τσιμούχα.

3. Προφυλάξεις

• Επιβεβαιώστε με τον μηχανικό διεργασίας εάν επιτρέπεται η μόλυνση του μέσου προϊόντος.
• Επαληθεύστε τη συμβατότητα μεταξύ του υγρού απομόνωσης και του αντλούμενου μέσου.
• Βεβαιωθείτε ότι το διάφραγμα της ουροδόχου κύστης είναι προφορτισμένο στη σωστή πίεση για να επιτευχθεί η απαιτούμενη πίεση απομόνωσης στη θερμοκρασία λειτουργίας.
• Εξαερώστε το σύστημα πριν ξεκινήσετε τον εξοπλισμό.
• Παρακολουθήστε τη θερμοκρασία των σωληνώσεων εισόδου και εξόδου του στεγανοποιητικού.
• Βεβαιωθείτε ότι η πίεση απομόνωσης είναι πάντα τουλάχιστον 1,4 bar (20 psi) υψηλότερη από την πίεση του θαλάμου στεγανοποίησης.
• PLAN 21: خود فلاش + کولر.

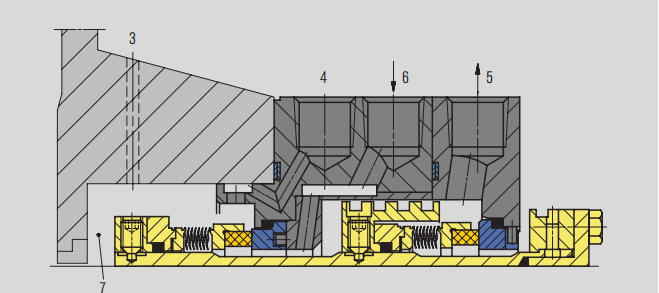

Στοιχεία θαλάμου σφραγίδας

3.Σημείο αναφοράς πίεσης

4.Έξαψη (F)

5. Έξοδος φραγμού υγρών (LBO)

5. Έξοδος φραγμού υγρών (LBO)

7.Θάλαμος στεγανοποίησης

Σύναψη
