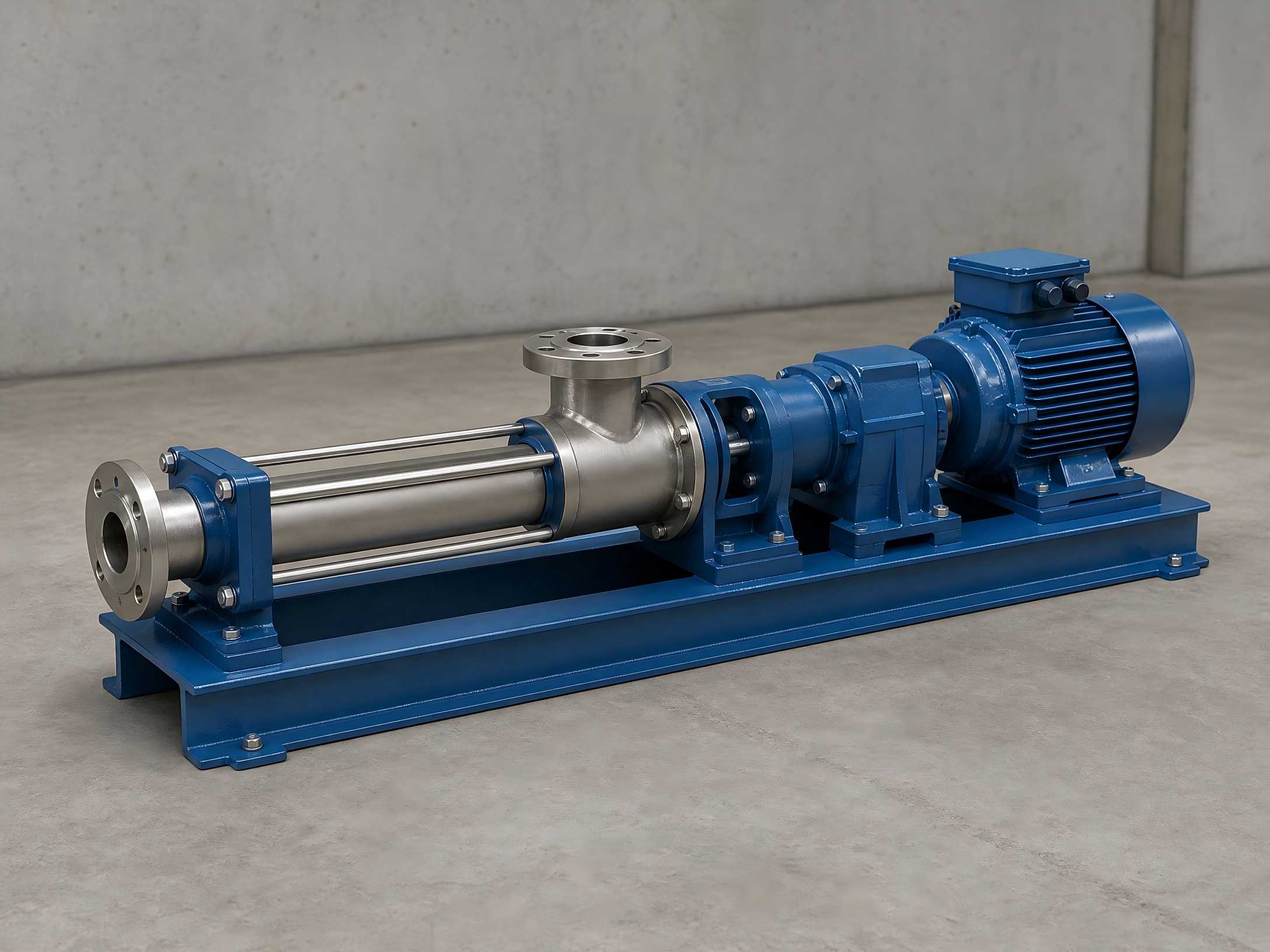

ΟTeffikoΗ αντλία προοδευτικής κοιλότητας είναι ένας εξοπλισμός μεταφοράς θετικής μετατόπισης. Αποτελείται από έναν έκκεντρο ελικοειδή ρότορα που συνδυάζεται με έναν δακτύλιο διπλής ελικοειδούς επιφάνειας (στάτορα) για να σχηματίσει κλειστές κοιλότητες για μέτρια μετατόπιση. Διαθέτει σταθερή ροή χωρίς παλμούς, χαμηλή δύναμη διάτμησης, ισχυρή ικανότητα αυτόματης εκκίνησης και ευρεία συμβατότητα μέσου. Είναι ιδιαίτερα κατάλληλο για τη μεταφορά μέσων υψηλού ιξώδους, μέσων που περιέχουν σκληρά σωματίδια, ινώδη υλικά και ουσίες ευαίσθητες στη διάτμηση που είναι επιρρεπείς σε σχίσιμο. Διαφορετικόςφυγοκεντρικές αντλίες, οι προοδευτικές αντλίες κοιλότητας δεν βασίζονται στην ανάδευση της φτερωτής υψηλής ταχύτητας. Το μέσο δεν υφίσταται βίαιο αναδόμηση ή στροβιλισμό και οι αρχικές του ιδιότητες μπορούν να διατηρηθούν πλήρως. Εφαρμόζεται ευρέως σε πολύπλοκα σενάρια μεταφοράς όπως λύματα και λάσπη, βιομηχανικοί πολτοί, πάστες τροφίμων και παχύρρευστα χημικά υγρά. Εν τω μεταξύ, η αντλία διαθέτει συμπαγή δομή με λίγα εξαρτήματα, επιτρέποντας εύκολη αποσυναρμολόγηση, συναρμολόγηση και συντήρηση, ακόμη και για αρχάριους χειριστές.
Η δομή λειτουργίας του πυρήνα μιας αντλίας προοδευτικής κοιλότητας περιλαμβάνει έναν ελικοειδή ρότορα μονού σπειρώματος σε συνδυασμό με έναν διπλό ελικοειδές ελαστικό στάτορα. Η μοναδική τους γεωμετρική διαμόρφωση σχηματίζει ανεξάρτητους κλειστούς μεσαίους θαλάμους. Κατά τη λειτουργία, ο κινητήρας κινεί τον άξονα της αντλίας, αναγκάζοντας τον ρότορα να περιστρέφεται γύρω από τον άξονά του ενώ κυλά κατά μήκος της εσωτερικής επιφάνειας του στάτορα, δημιουργώντας συνεχώς διαδοχικούς σφραγισμένους θαλάμους. Για κάθε πλήρη περιστροφή του ρότορα, το μέσο προχωρά κατά ένα βήμα. Με τη συνεχή περιστροφή του ρότορα, το μέσο ωθείται αξονικά και ομοιόμορφα από το άκρο αναρρόφησης στο άκρο εκκένωσης μέσω ελικοειδούς πρόωσης. Καθ' όλη τη διάρκεια της διαδικασίας μεταφοράς, η εσωτερική ταχύτητα ροής παραμένει χαμηλή και ο όγκος του θαλάμου παραμένει σταθερός, χωρίς στροβίλους και ανάδευση, παρέχοντας σταθερή πίεση και αποτρέποντας ουσιαστικά την υποβάθμιση και τη γαλακτωματοποίηση του μέσου.
Σημαντική απαγόρευση: Οι αντλίες προοδευτικής κοιλότητας απαγορεύεται αυστηρά να στεγνώσουν. Υπό συνθήκες ξηρής λειτουργίας, ο ρότορας και ο στάτορας δεν έχουν λίπανση και ψύξη από το μέσο επεξεργασίας. Η τριβή δημιουργεί γρήγορα υψηλή θερμοκρασία, η οποία καίει εύκολα, ραγίζει και γερνάει τον ελαστικό στάτορα. Αυτό αποτελεί την κύρια αιτία βλάβης του εξοπλισμού και μειωμένης διάρκειας ζωής.
Ο ρότορας είναι ένας μεταλλικός έκκεντρος ελικοειδής άξονας και το κινούμενο εξάρτημα παραγωγής ενέργειας πυρήνα του εξοπλισμού. Τα συνήθως χρησιμοποιούμενα βιομηχανικά υλικά περιλαμβάνουν ανοξείδωτο χάλυβα 304, ανοξείδωτο χάλυβα 316, σκληρή επιχρωμίωση και κράματα ανθεκτικά στη φθορά για να ταιριάζουν σε διάφορες διαβρωτικές και λειαντικές συνθήκες εργασίας. Η ακρίβεια μηχανικής κατεργασίας και η αντίσταση στη φθορά της επιφάνειας του ρότορα καθορίζουν άμεσα τη σταθερότητα ροής της αντλίας, την ακρίβεια μεταφοράς και τη συνολική διάρκεια ζωής. Οι ρότορες ενισχυμένοι με φθορά προτιμώνται για τη μακροχρόνια μεταφορά λειαντικών μέσων όπως η λάσπη και τα υγρά με σκληρά σωματίδια.
Ο στάτορας είναι ένας ελαστικός δακτύλιος με εσωτερικό διπλό ελικοειδές προφίλ. Αντιπροσωπεύει το πιο κρίσιμο και πιο αναλώσιμο βασικό εξάρτημα της προοδευτικής αντλίας κοιλότητας, καθώς και το κεντρικό τμήμα που επιτρέπει στην αντλία να χειρίζεται πολύπλοκα μέσα. Αξιοποιώντας τις ιδιότητες διαφόρων ελαστικών υλικών από καουτσούκ, οι αντλίες προοδευτικής κοιλότητας διαθέτουν δυνατότητες μεταφοράς που δεν είναι διαθέσιμες στους συμβατικούς τύπους αντλιών, μεταφέροντας αξιόπιστα υγρά υψηλού ιξώδους, υγρά με αιωρούμενα σκληρά σωματίδια και σύνθετα μέσα με ινώδη φορτία. Διαφορετικά υλικά από καουτσούκ ταιριάζουν με καθορισμένες συνθήκες εργασίας:
Κυρίως μεταδίδει έκκεντρη ροπή και συνδέει τον μπροστινό άξονα μετάδοσης κίνησης με τον πίσω ρότορα, χρησιμεύοντας ως ο πυρήνας για τη μετάδοση ισχύος. Κατά τη λειτουργία του εξοπλισμού, αυτό το συγκρότημα υπόκειται συνεχώς σε εναλλασσόμενα φορτία. Η φθορά επιταχύνεται κατά τη μεταφορά μέσων που περιέχουν στερεά σωματίδια και ακαθαρσίες, καθιστώντας το βασικό επίκεντρο για την τακτική επιθεώρηση και συντήρηση του εξοπλισμού.
Το περίβλημα της αντλίας παρέχει μεσαία προστασία συγκράτησης και στεγανοποίησης. Οι φλάντζες εισόδου και εξόδου συμμορφώνονται με τις τυπικές απαιτήσεις εγκατάστασης σωλήνων. Το συγκρότημα μετάδοσης κίνησης αποτελείται από έναν κινητήρα και έναν μειωτήρα, που υποστηρίζει λειτουργία σταθερής ταχύτητας, ρύθμιση ταχύτητας χωρίς βαθμίδες και διακύμανση πολλών ταχυτήτων. Η ταχύτητα περιστροφής μπορεί να ρυθμιστεί ευέλικτα για τον ακριβή έλεγχο της ροής μεταφοράς και την ικανοποίηση διαφορετικών απαιτήσεων παραγωγής.
Η υδραυλική τεχνολογία κατά της αντίστροφης περιστροφής είναι μια εξειδικευμένη βασική τεχνολογία που αντιμετωπίζει τους κινδύνους ασφαλείας που προκαλούνται από την αντίστροφη περιστροφή της ράβδου υψηλής ταχύτητας κατά τη διακοπή λειτουργίας της αντλίας ή τη σύλληψη της αντλίας για αντλίες προοδευτικής κοιλότητας. Κατά τη διακοπή λειτουργίας ή την κατάσχεση της αντλίας των συμβατικών αντλιών προοδευτικής κοιλότητας, η στρεπτική δυναμική ενέργεια που αποθηκεύεται στη σειρά της ράβδου και η διαφορά πίεσης μεταξύ του σωλήνα και του περιβλήματος απελευθερώνεται γρήγορα, προκαλώντας αντίστροφη περιστροφή υψηλής ταχύτητας της σειράς ράβδου. Δημιουργείται τεράστια στιγμιαία ροπή, η οποία μπορεί εύκολα να λυγίσει ή να σπάσει γυαλισμένες ράβδους, να προκαλέσει αποσύνδεση της ράβδου, να οδηγήσει σε κατακερματισμό και εκτίναξη τροχαλιών ιμάντα υψηλής ταχύτητας, να καταστρέψει τον εξοπλισμό της επιφάνειας και ακόμη και να οδηγήσει σε ατυχήματα προσωπικής ασφάλειας.
Αυτή η τεχνολογία βασίζεται σε μια ανεξάρτητη υδραυλική συσκευή κατά της αντίστροφης περιστροφής για ασφαλή απελευθέρωση ροπής χωρίς χειροκίνητη επέμβαση. Όταν ο κύριος άξονας αναπτύσσει μια τάση αντίστροφης περιστροφής μετά το σβήσιμο, τα υδραυλικά έμβολα της δαγκάνας φρένων στο εσωτερικό της συσκευής εκτείνονται αυτόματα, πιέζοντας τα τακάκια τριβής για να σφίξουν το δίσκο του φρένου, μειώνοντας γρήγορα την πίεση του συστήματος και περιορίζοντας την ταχύτητα αντίστροφης περιστροφής. Αφού υποχωρήσει η πίεση της δαγκάνας του φρένου, ο κύριος άξονας περιστρέφεται ελαφρώς προς τα πίσω, η γραναζωτή αντλία ξεκινά ξανά τη λειτουργία και η δαγκάνα του φρένου σφίγγει ξανά το δίσκο του φρένου. Μέσω μιας ευέλικτης λειτουργίας «απελευθέρωση σφιγκτήρα-κυκλική πέδηση», η ροπή αντίστροφης περιστροφής του κύριου άξονα μειώνεται σταδιακά στο μηδέν για την πλήρη εξάλειψη των κινδύνων ασφαλείας.
Βασικά τεχνικά πλεονεκτήματα: Ενσωματωμένος μονόδρομος μηχανισμός εκφόρτωσης σταθερής πίεσης, μεγάλη ροπή πέδησης, ομαλή πέδηση και ευνοϊκή απόδοση απαγωγής θερμότητας για αυτόματη απελευθέρωση υπολειπόμενης ροπής. Η συσκευή υιοθετεί μια ανεξάρτητη αρθρωτή δομή. Δεν απαιτείται τροποποίηση στο σώμα της κύριας αντλίας. Η μετασκευή μπορεί να πραγματοποιηθεί απευθείας στον υπάρχοντα εξοπλισμό μετάδοσης κίνησης, με απλή λειτουργία, χαμηλό κόστος ανακατασκευής και εξαιρετική συμβατότητα.
1. Χωρίς ξηρή εκκίνηση: Γεμίστε το θάλαμο της αντλίας με μέσο πριν από την εκκίνηση για να επιτύχετε λίπανση και ψύξη και να αποτρέψετε την αστοχία της θερμικής εξάντλησης του στάτορα.
2. Λογικός έλεγχος περιστροφικής ταχύτητας: Η υψηλότερη ταχύτητα περιστροφής αποδίδει μεγαλύτερο ρυθμό ροής, αλλά επιταχύνει τη φθορά των ρότορων, των στάτη και των γενικών αρμών. Για λειαντική-μεσαία μεταφορά, λειτουργήστε σε εύλογο εύρος χαμηλής ταχύτητας για να παρατείνετε τη διάρκεια ζωής του εξοπλισμού.
3. Περιοδικός έλεγχος ειδικού σκοπού: Εστίαση στην παρακολούθηση των συνθηκών λειτουργίας των συγκροτημάτων κίνησης γενικής χρήσης αρμών, των μηχανικών στεγανοποιήσεων και των διατάξεων πέδησης. Εντοπίστε έγκαιρα κινδύνους όπως φθορά, διαρροή και αστοχία πέδησης.
4. Συντήρηση και καθαρισμός τερματισμού λειτουργίας: Για μακροχρόνιο κλείσιμο του εξοπλισμού, ξεπλύνετε καλά το εσωτερικό του θαλάμου της αντλίας για να αποτρέψετε τη μεσαία στερεοποίηση και το σχηματισμό κένωσης που θα μπορούσε να μπλοκάρει τους θαλάμους ή να διαβρώσει εξαρτήματα.
5. Έγκαιρη αντικατάσταση αναλώσιμων εξαρτημάτων: Οι εμφανείς μειώσεις του ρυθμού ροής και της πίεσης προκαλούνται κυρίως από τη φθορά και τη γήρανση των ρότορων και των στάτων. Αντικαταστήστε τα εξαρτήματα αμέσως για να εγγυηθείτε την ακρίβεια λειτουργίας του εξοπλισμού.
