Στο μεγαλειώδες τοπίο των ρευστών μηχανημάτων,Teffikoεδώ και πολύ καιρό ασχολείται βαθιά με τον τομέα των φυγοκεντρικών αντλιών.Φυγοκεντρικές αντλίεςκατέχουν δεσπόζουσα θέση λόγω της απλής δομής και του μεγάλου εύρους εφαρμογής τους. Αν και υπάρχει μεγάλη ποικιλία φυγοκεντρικών αντλιών, που κυμαίνονται από μικροσκοπικές οικιακές ενισχυτικές αντλίες έως γιγάντιους βιομηχανικούς σταθμούς αποστράγγισης με πολύ διαφορετικές εμφανίσεις, τα «όργανά» του πυρήνα τους είναι εντυπωσιακά παρόμοια όταν αφαιρούνται τα περιβλήματά τους.
Σήμερα, θα πραγματοποιήσουμε μια εις βάθος ανάλυση των δομικών λεπτομερειών και της λογικής εξέλιξης των φυγόκεντρων αντλιών συνδυάζοντας τις κλασικές αντλίες τύπου Β, τις σύγχρονες αντλίες IS και τις αντλίες διπλής αναρρόφησης μεγάλης ροής.

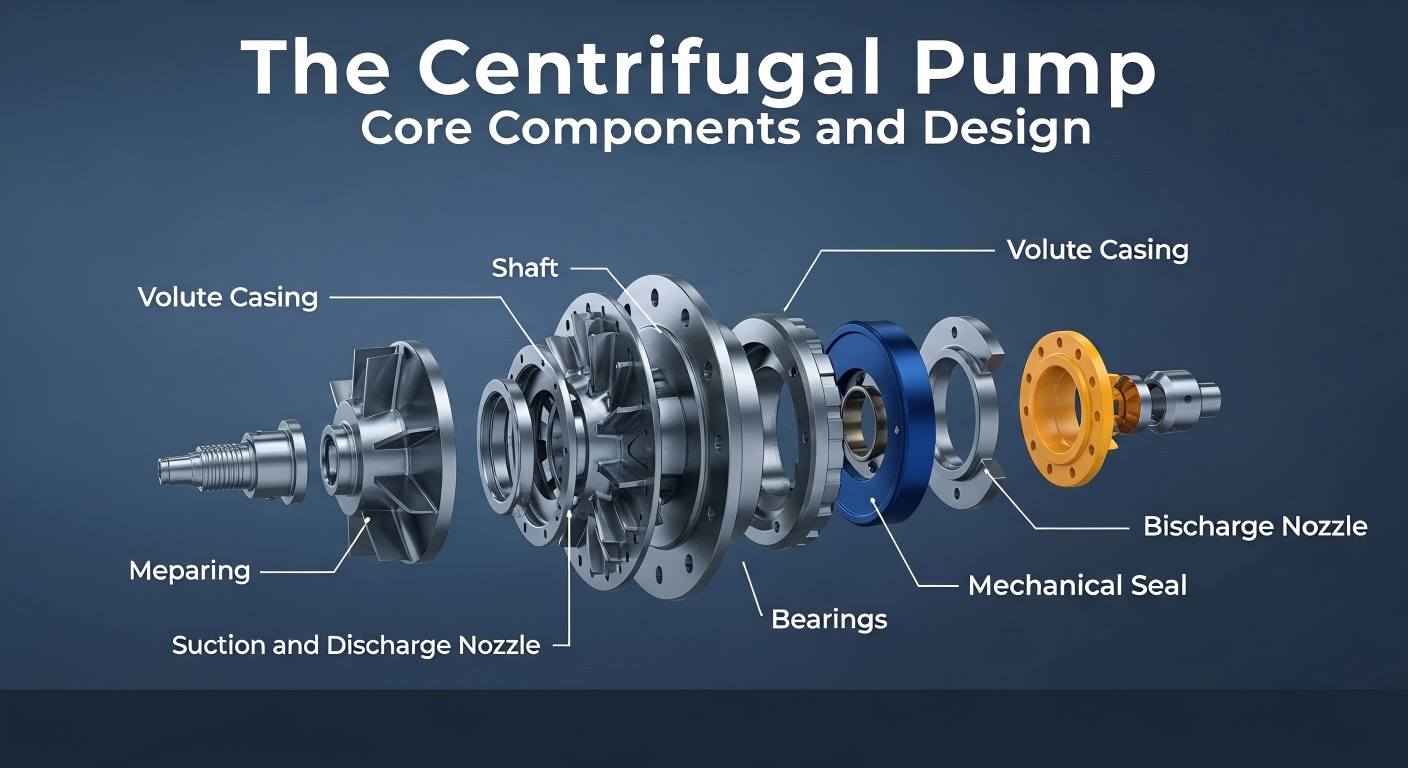

Ανεξάρτητα από τις παραλλαγές του τύπου της αντλίας, τα ακόλουθα κύρια εξαρτήματα αποτελούν το βασικό πλαίσιο των φυγοκεντρικών αντλιών:
Αφού κατανοήσουμε τη γενική δομή των φυγόκεντρων αντλιών, διερευνούμε περαιτέρω αρκετούς κοινούς τύπους φυγόκεντρων αντλιών, ο καθένας με έναν εστιασμένο δομικό σχεδιασμό για προσαρμογή σε διαφορετικές συνθήκες εργασίας.
Η αντλία τύπου Β είναι μια κλασική σχεδίαση φυγοκεντρικής αντλίας, που χαρακτηρίζεται από το ότι το ένα άκρο της αντλίας στηρίζεται από ρουλεμάν μέσα στο στήριγμα, ενώ το άκρο που είναι εφοδιασμένο με την πτερωτή εκτείνεται πρόβολα έξω από το στήριγμα. Με βάση τον συνδυασμό του σώματος της αντλίας και του καλύμματος της αντλίας, οι αντλίες τύπου Β χωρίζονται σε τύπους με άνοιγμα μπροστά και πίσω. Ο σχεδιασμός του πίσω ανοίγματος προσφέρει σημαντικά πλεονεκτήματα κατά τη συντήρηση: το στήριγμα μαζί με την πτερωτή μπορούν να αφαιρεθούν απλά χαλαρώνοντας το παξιμάδι του βραχίονα, χωρίς να αποσυναρμολογηθούν οι σωλήνες εισόδου και εξόδου της αντλίας, απλοποιώντας σημαντικά τη διαδικασία συντήρησης. Το μεγαλύτερο μέρος της αξονικής δύναμης των αντλιών τύπου Β εξισορροπείται από οπές ισορροπίας στην πτερωτή και η υπόλοιπη δύναμη βαρύνει τα ρουλεμάν. Αυτός ο τύπος αντλίας είναι απλός στη δομή, αξιόπιστος στη λειτουργία, εύκολος στην κατασκευή και συντήρηση και εξαιρετικά προσαρμόσιμος, γι' αυτό κάποτε χρησιμοποιήθηκε ευρέως.
Η αντλία IS είναι η κύρια φυγόκεντρη αντλία μονοβάθμιας αναρρόφησης που αντικαθιστά σταδιακά τις αντλίες τύπου Β. Έχει βελτιστοποιηθεί με βάση τις αντλίες τύπου Β για τη βελτίωση της ενεργειακής απόδοσης και της ευκολίας. Η διάμετρος της θύρας αναρρόφησης της πτερωτής των αντλιών IS είναι συνήθως μεγαλύτερη και οι θύρες αναρρόφησης και εκκένωσης του περιβλήματος της αντλίας έχουν επίσης βελτιωθεί, με το σώμα της αντλίας να στηρίζεται απευθείας στη βάση. Σε σύγκριση με τις αντλίες τύπου Β της ίδιας απόδοσης, οι αντλίες IS έχουν μικρότερη ονομαστική ισχύ, που αντικατοπτρίζει τα χαρακτηριστικά εξοικονόμησης ενέργειας τους. Οι αντλίες IS υιοθετούν επίσης μια δομή ανοίγματος πίσω, με περαιτέρω βελτιωμένη ευκολία συντήρησης: τα περιστρεφόμενα μέρη μπορούν να αποσυρθούν για συντήρηση αφαιρώντας την ενδιάμεση σύνδεση της εκτεταμένης ζεύξης, χωρίς αποσυναρμολόγηση του σώματος της αντλίας, των σωληνώσεων και του κινητήρα. Οι αντλίες IS είναι κατάλληλες για βιομηχανική και αστική παροχή και αποχέτευση νερού, καθώς και για γεωργική άρδευση και μπορούν να μεταφέρουν καθαρό νερό ή υγρά με φυσικές και χημικές ιδιότητες παρόμοιες με το καθαρό νερό, με θερμοκρασία όχι μεγαλύτερη από 80°C.
Η μονοβάθμια φυγόκεντρη αντλία διπλής αναρρόφησης είναι δομικά ισοδύναμη με το συνδυασμό δύο πτερυγίων αντλιών Τύπου Β, με υγρό να εισέρχεται ταυτόχρονα από την αριστερή και τη δεξιά πλευρά της πτερωτής, καθιστώντας τη ροή της πολύ μεγαλύτερη από αυτή μιας αντλίας μονής αναρρόφησης ίδιου μεγέθους. Ο ρότορας του στηρίζεται και στα δύο άκρα και το περίβλημα της αντλίας είναι συνήθως οριζόντια χωρισμένου τύπου σπειροειδούς τύπου, με δύο ημι-ελικοειδείς θαλάμους αναρρόφησης που σχηματίζουν μια χωρισμένη δομή μαζί με το περίβλημα της αντλίας. Αυτός ο σχεδιασμός όχι μόνο χειρίζεται μεγάλους ρυθμούς ροής αλλά εξισορροπεί επίσης την αξονική δύναμη της αντλίας από μόνη της λόγω της συμμετρικής εισόδου υγρού στην πτερωτή, εξαλείφοντας την ανάγκη για μια πρόσθετη συσκευή εξισορρόπησης αξονικής δύναμης. Με τον ίδιο ρυθμό ροής, οι αντλίες διπλής αναρρόφησης έχουν γενικά καλύτερη αντίσταση στη σπηλαίωση από τις αντλίες απλής αναρρόφησης, κάτι που είναι ιδιαίτερα σημαντικό για τη μεταφορά υγρών που εξατμίζονται εύκολα ή υπό συνθήκες υψηλής αναρρόφησης. Η συσκευή στεγανοποίησης άξονα της αντλίας υιοθετεί ως επί το πλείστον σφράγιση συσκευασίας, με έναν δακτύλιο στεγανοποίησης νερού εγκατεστημένο στο κουτί πλήρωσης για ψύξη και λίπανση με την εισαγωγή νερού υπό πίεση.
Από τη στιβαρή ανθεκτικότητα των αντλιών τύπου Β, στην ακρίβεια εξοικονόμησης ενέργειας των αντλιών IS και στην υπέροχη απόδοση των αντλιών διπλής αναρρόφησης, η δομική εξέλιξη των φυγόκεντρων αντλιών επικεντρωνόταν πάντα στα δύο βασικά θέματα της απόδοσης και της ευκολίας συντήρησης. Διαφορετικοί τύποι φυγοκεντρικών αντλιών, με βάση τη γενική δομή του πυρήνα, έχουν τα δικά τους δομικά χαρακτηριστικά και πλεονεκτήματα εφαρμογής για να ανταποκρίνονται στις ανάγκες διαφορετικών βιομηχανικών σεναρίων.Teffikoθα συνεχίσει να ενισχύει την Ε&Α και την εφαρμογή φυγόκεντρων αντλιών με επαγγελματική τεχνολογία.
