Στο λειτουργικό σύστημα των χημικών αντλιών, τα εξαρτήματα σφράγισης είναι ζωτικής σημασίας για τη διασφάλιση της σταθερής και ασφαλούς λειτουργίας του εξοπλισμού. Τα μεταλλικά πτερύγια πληγών έχουν γίνει μια κοινή επιλογή στον τομέα της χημικής σφράγισης της αντλίας λόγω της εξαιρετικής απόδοσης και της προσαρμοστικότητας της σφράγισης. Αυτό το άρθρο θα επεξεργαστεί τις βασικές γνώσεις των παρεμβυσμάτων μεταλλικών τραυμάτων σε εφαρμογές χημικής αντλίας από πτυχές όπως τα βασικά χαρακτηριστικά τους, τα βασικά σημεία επιλογής, τις προδιαγραφές εγκατάστασης και τις εκτιμήσεις συντήρησης.

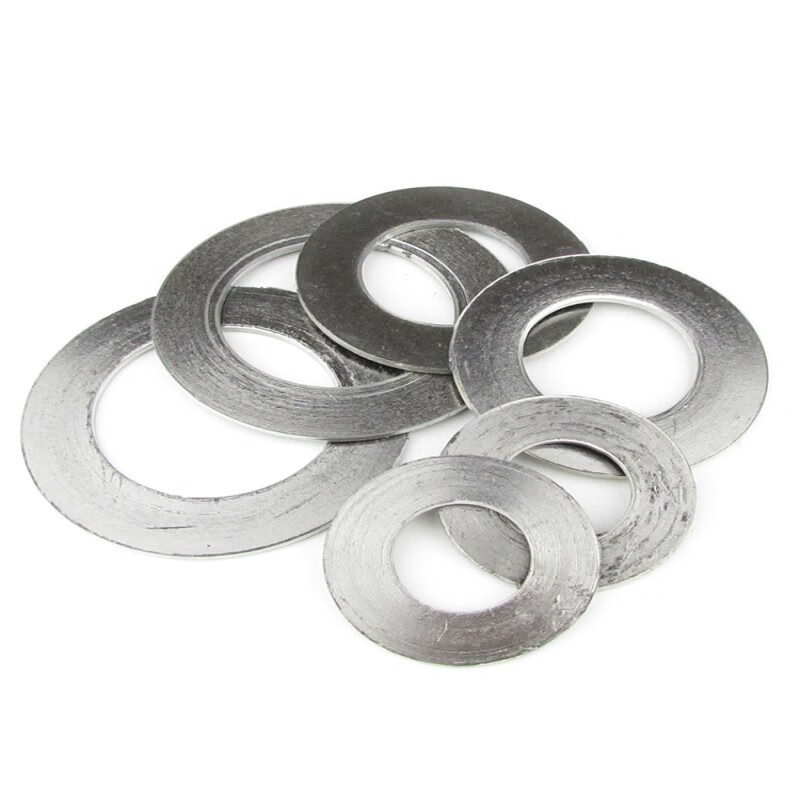

Τα μεταλλικά φλάντζες τραύματος αποτελούνται από εναλλασσόμενα στρώματα μεταλλικών λωρίδων και μη μεταλλικών λωρίδων πλήρωσης. Όσον αφορά τη χημική σταθερότητα, το υλικό της μεταλλικής λωρίδας μπορεί να επιλεγεί με βάση τη διαβρωτικότητα του μέσου που μεταφέρεται από τη χημική αντλία. Για παράδειγμα, 304 λωρίδες από ανοξείδωτο χάλυβα είναι κατάλληλες για ασθενώς διαβρωτικά μέσα, ενώ οι λωρίδες ανοξείδωτου χάλυβα 316L είναι κατάλληλες για έντονα διαβρωτικά μέσα. Οι μη μεταλλικές λωρίδες πλήρωσης μπορούν επίσης να προσαρμοστούν σε διάφορα περιβάλλοντα οξέος και αλκαλίων, εμποδίζοντας αποτελεσματικά το φλάντζα να διαβρώνεται από το μέσο.
Ταυτόχρονα, η δομή του τραύματος προσφέρει τη φλάντζα με καλή απόδοση συμπίεσης και ανθεκτικότητας. Ο ρυθμός συμπίεσης είναι συνήθως 15%-30%και το ποσοστό ανθεκτικότητας δεν είναι μικρότερο από 10%. Αυτό επιτρέπει στο φλάντζα να αντισταθμίζει την ελαφρά παραμόρφωση και τη δόνηση της επιφάνειας της φλάντζας κατά τη λειτουργία της χημικής αντλίας, διατηρώντας ένα σταθερό αποτέλεσμα σφράγισης.
Επιπλέον, αυτός ο τύπος φλάντζα έχει επίσης ισχυρή αντοχή σε υψηλή θερμοκρασία και πίεση. Τα κανονικά μοντέλα μπορούν να αντέχουν σε εύρος θερμοκρασίας -200 ℃ έως 650 ℃ και μέγιστη πίεση 42MPa, η οποία μπορεί να ικανοποιήσει τις απαιτήσεις των μεταβολών της θερμοκρασίας και της πίεσης υπό διαφορετικές συνθήκες εργασίας στη χημική παραγωγή, παρέχοντας αξιόπιστες εγγυήσεις σφράγισης για τη μακροπρόθεσμη ασφαλή λειτουργία χημικών αντλιών.
Ο ορθολογισμός της επιλογής σχετίζεται άμεσα με την επίδραση σφράγισης και τη διάρκεια ζωής των παρεμβυσμάτων μεταλλικών τραυμάτων και οι ακόλουθες πτυχές πρέπει να επικεντρώνονται σε:
Πρώτον, τα μέσια χαρακτηριστικά: με βάση τις παραμέτρους όπως η διαβρωτικότητα και το ιξώδες του μέσου που μεταφέρεται από τη χημική αντλία, επιλέξτε υλικά αντιστοίχισης για τη μεταλλική λωρίδα και τη λωρίδα πλήρωσης για να εξασφαλιστεί ότι δεν υπάρχει χημική αντίδραση μεταξύ της φλάντζας και του μέσου.
Δεύτερον, συνθήκες λειτουργίας: Συνδυάστε το εύρος θερμοκρασίας και πίεσης της χημικής αντλίας κατά τη διάρκεια της λειτουργίας και επιλέξτε μοντέλα φλάντζας με αντίστοιχα επίπεδα πίεσης και δυνατότητες αντοχής στη θερμοκρασία. Για παράδειγμα, για συνθήκες εργασίας με PN1.6MPA, πρέπει να επιλεγούν τα παρεμβύσματα με επίπεδο πίεσης που δεν είναι χαμηλότερο από αυτό το πρότυπο.
Τρίτον, τύπος φλάντζας: Διαφορετικές μορφές επιφάνειας σφράγισης φλάντζας έχουν ειδικές απαιτήσεις για το δομικό μέγεθος της φλάντζας. Η εσωτερική διάμετρος, η εξωτερική διάμετρο, το πάχος και άλλες παραμέτρους της φλάντζας θα πρέπει να προσδιορίζονται σύμφωνα με τις πραγματικές προδιαγραφές της φλάντζας της χημικής αντλίας για να αποφευχθεί η αποτυχία σφράγισης λόγω των μικρών μεγεθών.
Οι τιμές "M" και "Y" χρησιμοποιούνται στο σχεδιασμό μη τυποποιημένων φλάντζων. Στην πρακτική εφαρμογή των τυποποιημένων φλάντζων, δεν καθορίζονται ως τάση συμπίεσης φλάντζας. Ο πίνακας ροπής μπουλονιών που παρέχουμε περιέχει σχετικά δεδομένα και πρέπει να χρησιμοποιείται ως αναφορά.
Φόρμουλα: M = (W - A2 P) / A1 P
Φόρμουλα: y = w / a1
Οπου:
W = Συνολική δύναμη σύσφιξης (κιλά ή νέα)
A2 = περιοχή της οπής φλάντζας μέσα στο φλάντζα (τετραγωνικά ίντσες ή τετραγωνικά χιλιοστά)
P = πίεση δοκιμής (PSIG ή N/mm2)
A1 = περιοχή φλάντζας (τετραγωνικά ίντσες ή τετραγωνικά χιλιοστά)
Proper installation is an important prerequisite for exerting the performance of metal wound gaskets. Πριν από την εγκατάσταση, η επιφάνεια στεγανοποίησης της φλάντζας της χημικής αντλίας θα πρέπει να καθαριστεί για να απομακρυνθεί το λάδι, οι ακαθαρσίες και οι γρατζουνιές, εξασφαλίζοντας ότι η τραχύτητα της επιφάνειας δεν υπερβαίνει το RA3,2 μm.
Κατά τη διάρκεια της εγκατάστασης, η φλάντζα θα πρέπει να τοποθετηθεί σταθερά στην επιφάνεια σφράγισης της φλάντζας για να αποφευχθεί η μετατόπιση ή η παραμόρφωση. Ταυτόχρονα, η δύναμη σύσφιξης του μπουλονιού πρέπει να ελέγχεται και η ροπή πρέπει να εφαρμόζεται ομοιόμορφα σε 2-3 φορές με συμμετρική σειρά για να αποφευχθεί η παραμόρφωση ή η κατεστραμμένη της φλάντζας λόγω της ανομοιόμορφης σφίξιμης.
Σε καθημερινές εργασίες συντήρησης, η κατάσταση στεγανοποίησης της φλάντζας πρέπει να ελέγχεται κάθε 3-6 μήνες και πρέπει να δοθεί ιδιαίτερη προσοχή σε σημάδια μέσης διαρροής. Εάν η φλάντζα διαπιστωθεί ότι είναι ηλικιωμένη, κατεστραμμένη ή η απόδοση σφράγισης μειώνεται, θα πρέπει να αντικατασταθεί εγκαίρως για να αποφευχθεί η αποτυχία της λειτουργίας της χημικής αντλίας ή οι κίνδυνοι ασφαλείας που προκαλούνται από την αποτυχία της φλάντζας.
Συνοπτικά, τα χαρακτηριστικά, η επιλογή, ο έλεγχος του συντελεστή σφράγισης, η εγκατάσταση και η συντήρηση των παρεμβυσμάτων μεταλλικών τραυμάτων καθορίζουν συλλογικά την αξιοπιστία σφράγισης και την επιχειρησιακή ασφάλεια των χημικών αντλιών. Η επιλογή μιας κατάλληλης μεταλλικής φλάντζας τραύματος είναι μια σημαντική εγγύηση για τη μακροπρόθεσμη σταθερή λειτουργία χημικών αντλιών.
Ως επαγγελματική επιχείρηση που επικεντρώνεται στη βιομηχανία αντλιών,Τίφικοέχει εμπλακεί βαθιά στον τομέα των χημικών αντλιών και στη στήριξη εξαρτημάτων σφράγισης για πολλά χρόνια. Έχει ακριβή έλεγχο της επιλογής υλικού και της προσαρμογής απόδοσης των παρεμβυσμάτων μεταλλικών τραυμάτων και μπορεί να παρέχει προσαρμοσμένες λύσεις σφράγισης για διαφορετικές χημικές συνθήκες εργασίας. Είτε για τεχνική διαβούλευση είτε για προμήθεια προϊόντων,Τίφικοβασίζεται στην επαγγελματική δύναμη και την αξιόπιστη ποιότητα. Εάν πρέπει να επιλέξετε υψηλής ποιότητας παρεμβύσματα μετάλλων και συναφείς υπηρεσίες για τις χημικές σας αντλίες, μη διστάσετε ναΕπικοινωνήστε μαζί μας.
