"Η αντλία μας έκαψε ξανά το μοτέρ!"
"Οι λογαριασμοί ηλεκτρικού ρεύματος για αντλίες νερού είναι γελοία υψηλοί αυτόν τον μήνα. Επιλέξαμε λάθος αντλία;"
"Μετά την εγκατάσταση της νέας αντλίας, ο ρυθμός ροής δεν μπορεί να καλύψει την απαίτηση σχεδιασμού..."
Αυτά τα συχνά προβλήματα στην παροχή νερού, στη χημική μηχανική, στο HVAC και σε άλλους τομείς προέρχονται συχνά από την εσφαλμένη ανάγνωση ή την παράβλεψη του «εγχειριδίου οδηγιών» του πυρήνα της φυγόκεντρης αντλίας - της καμπύλης απόδοσης. Ως βασικός εξοπλισμός που χρησιμοποιείται ευρέως στη βιομηχανία, κάθε 1% αύξηση στην απόδοση του αφυγοκεντρική αντλίαμπορεί να σημαίνει ετήσια εξοικονόμηση δεκάδων χιλιάδων ή και εκατοντάδων χιλιάδων γιουάν στο λειτουργικό κόστος για ένα έργο μεγάλης κλίμακας.
Αυτό το άρθρο θα σας διδάξει πώς να ερμηνεύετε τις καμπύλες αντλίας, όχι μόνο να σας λέει πώς να τις διαβάζετε, αλλά και πώς να τις χρησιμοποιείτε για να λαμβάνετε βέλτιστες αποφάσεις προμήθειας και λειτουργίας και συντήρησης.

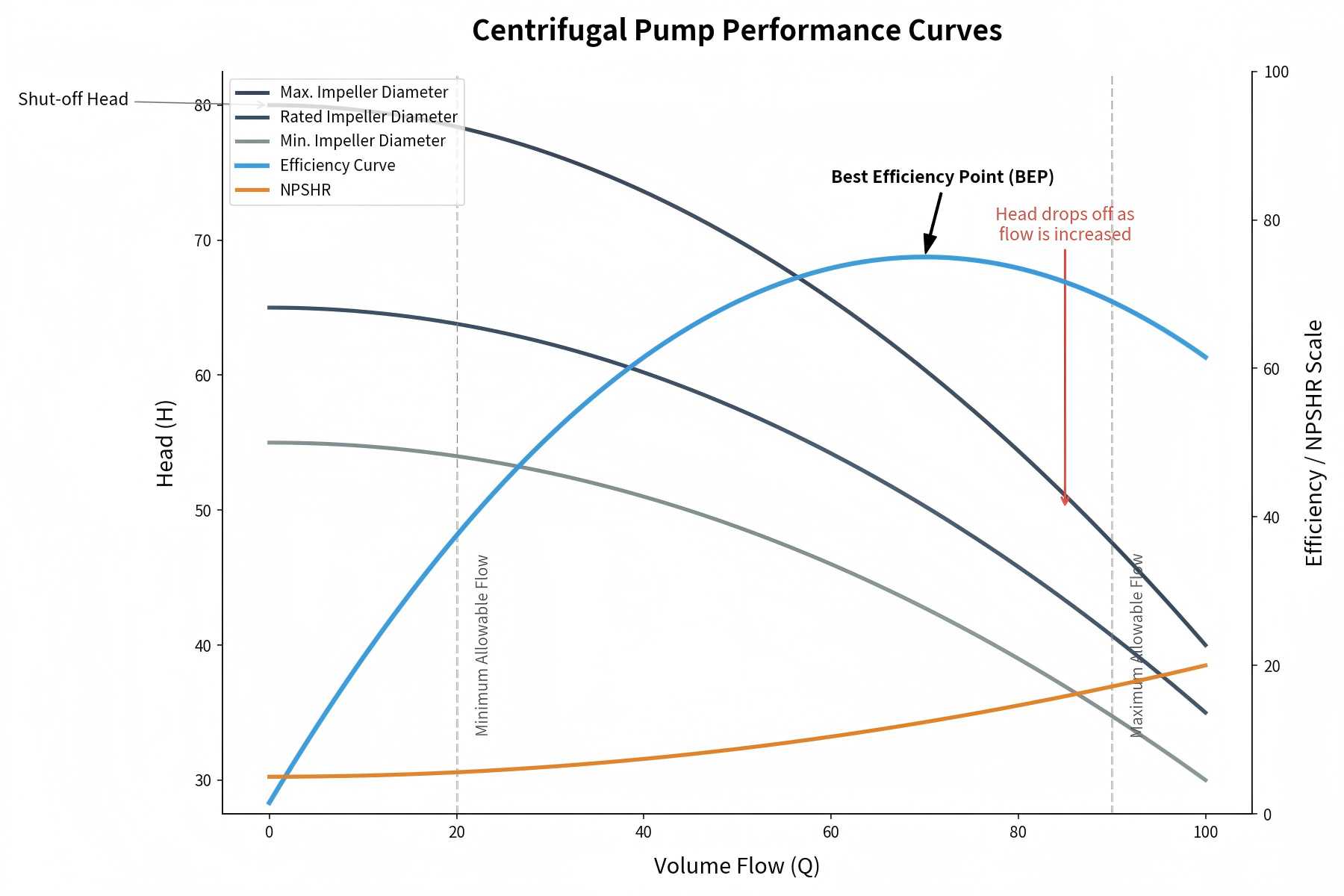

Η καμπύλη κεφαλής ροής (H-Q Curve) είναι το πιο βασικό μέρος μιας καμπύλης αντλίας. Απεικονίζει τη σχέση μεταξύ της κεφαλής της αντλίας (το ύψος στο οποίο η αντλία μπορεί να ανυψώσει το υγρό) και του ρυθμού ροής (ο όγκος του ρευστού που παρέχεται από την αντλία ανά μονάδα χρόνου) σε σταθερή ταχύτητα. Τυπικά, η κεφαλή σχεδιάζεται στον κατακόρυφο άξονα (άξονας Υ) και ο ρυθμός ροής στον οριζόντιο άξονα (άξονας Χ).
Ένα βασικό συμπέρασμα μπορεί να εξαχθεί από την καμπύλη H-Q: καθώς αυξάνεται ο ρυθμός ροής, η κεφαλή σταδιακά μειώνεται. Αυτό οφείλεται στο γεγονός ότι όσο περισσότερο υγρό διέρχεται από την πτερωτή και το περίβλημα της αντλίας, η τριβή και ο στροβιλισμός του υγρού στο εσωτερικό της αντλίας εντείνονται, με αποτέλεσμα τη μείωση της κεφαλής. Για παράδειγμα, μια αντλία μπορεί να δημιουργήσει 100 πόδια κεφαλής με ρυθμό ροής 50 γαλόνια ανά λεπτό (gpm), ενώ η κεφαλή πέφτει στα 80 πόδια όταν ο ρυθμός ροής αυξάνεται στα 75 gpm - αυτή η σχέση είναι σαφώς ορατή στην καμπύλη.
Η Καμπύλη Ροής Ισχύος (Καμπύλη P-Q) δείχνει τη σχέση μεταξύ της κατανάλωσης ισχύος της αντλίας και του ρυθμού ροής σε σταθερή ταχύτητα. Η κατανάλωση ισχύος (σε ιπποδύναμη ή κιλοβάτ) απεικονίζεται στον κατακόρυφο άξονα και η ταχύτητα ροής στον οριζόντιο άξονα.
Σε αντίθεση με την καμπύλη H-Q, η καμπύλη P-Q παρουσιάζει μια ανοδική τάση: η κατανάλωση ενέργειας αυξάνεται καθώς αυξάνεται ο ρυθμός ροής. Αυτό συμβαίνει επειδή η αντλία πρέπει να καταβάλει περισσότερη προσπάθεια για να παρέχει περισσότερο ρευστό και να ξεπερνά τις μεγαλύτερες τριβές και αναταράξεις. Η κατανόηση αυτής της καμπύλης είναι κρίσιμη για την επιλογή του κινητήρα της αντλίας—αν ο κινητήρας είναι μικρότερος, μπορεί να υπερφορτωθεί υπό συνθήκες υψηλής ροής. εάν είναι υπερμεγέθη, θα προκαλέσει σπατάλη ενέργειας.
Η καμπύλη απόδοσης-ροής (Καμπύλη E-Q) αντανακλά την απόδοση της αντλίας σε διαφορετικούς ρυθμούς ροής. Η απόδοση (εκφρασμένη ως ποσοστό) απεικονίζεται στον κατακόρυφο άξονα και ο ρυθμός ροής στον οριζόντιο άξονα. Αυτή η καμπύλη είναι το κλειδί για τη μείωση της κατανάλωσης ενέργειας, καθώς δείχνει τον ρυθμό ροής με τον οποίο λειτουργεί η αντλία με τη μέγιστη απόδοση.
Η καμπύλη απόδοσης έχει συνήθως "σχήμα λόφου": η απόδοση αυξάνεται σε ένα μέγιστο όσο αυξάνεται ο ρυθμός ροής, στη συνέχεια μειώνεται σταδιακά καθώς ο ρυθμός ροής συνεχίζει να αυξάνεται. Η κορυφή αυτής της καμπύλης ονομάζεται το Best Efficiency Point (BEP)—εξηγείται λεπτομερώς παρακάτω.
Η ανάγνωση μιας καμπύλης αντλίας δεν αφορά μόνο τον προσδιορισμό των τριών υποκαμπυλών, αλλά και την κατανόηση των βασικών σημείων δεδομένων που καθορίζουν την απόδοση της αντλίας. Παρακάτω είναι τα βασικά στοιχεία στα οποία πρέπει να εστιάσετε:
Το Βέλτιστο Σημείο Απόδοσης (BEP) είναι ο συνδυασμός παροχής και κεφαλής στην οποία η αντλία λειτουργεί με τη μέγιστη απόδοση, η οποία είναι επίσης η κορυφή της καμπύλης E-Q και το πιο οικονομικό σημείο λειτουργίας της αντλίας. Όταν επιλέγετε μια αντλία, δώστε προτεραιότητα σε μοντέλα όπου το απαιτούμενο σημείο λειτουργίας (ρυθμός ροής + κεφαλή) του συστήματος είναι όσο το δυνατόν πιο κοντά στο BEP.
Η λειτουργία της αντλίας μακριά από το BEP οδηγεί σε αυξημένη κατανάλωση ενέργειας, επιταχυνόμενη φθορά της πτερωτής και του κινητήρα και σε μείωση της διάρκειας ζωής της αντλίας. Για παράδειγμα, μια αντλία με BEP που αντιστοιχεί σε 60 gpm μπορεί να παρουσιάσει μείωση απόδοσης 20%-30% και πρόωρη αστοχία όταν λειτουργεί στα 30 gpm (το μισό της ταχύτητας ροής BEP).
Το εύρος λειτουργίας (γνωστό και ως εύρος απόδοσης) αναφέρεται στον ρυθμό ροής και το διάστημα κεφαλής εντός του οποίου η αντλία μπορεί να λειτουργήσει με ασφάλεια χωρίς να καταστρέψει την πτερωτή, τον κινητήρα ή άλλα εξαρτήματα. Αυτό το εύρος ορίζεται από τον ελάχιστο/μέγιστο ρυθμό ροής και την κεφαλή της αντλίας και μπορεί να προβληθεί απευθείας στην καμπύλη H-Q.
Οι κατασκευαστές συνήθως συνιστούν τη λειτουργία της αντλίας εντός 70%-120% του BEP για να διασφαλιστεί ένα ασφαλές εύρος λειτουργίας. Η λειτουργία εκτός αυτού του εύρους μπορεί να προκαλέσει σπηλαίωση, υπερβολικούς κραδασμούς, υπερθέρμανση του κινητήρα και άλλα προβλήματα.
Η κεφαλή διακοπής είναι η μέγιστη κεφαλή που μπορεί να δημιουργήσει η αντλία σε μηδενική ροή (δηλαδή όταν η βαλβίδα εκκένωσης είναι κλειστή), η οποία είναι η τομή της καμπύλης H-Q και του κατακόρυφου άξονα (άξονας Υ). Η κατανόηση της κεφαλής διακοπής είναι κρίσιμη για το σχεδιασμό του συστήματος - εάν η στατική κεφαλή του συστήματος υπερβαίνει την κεφαλή διακοπής της αντλίας, η αντλία θα αποτύχει να παραδώσει υγρό.
Ο μέγιστος ρυθμός ροής είναι η μέγιστη παροχή που μπορεί να προσφέρει η αντλία σε μηδενική κεφαλή (δηλαδή, χωρίς αντίσταση ροής), η οποία είναι η τομή της καμπύλης H-Q και του οριζόντιου άξονα (άξονας Χ). Αυτή η τιμή σάς βοηθά να προσδιορίσετε εάν η αντλία μπορεί να καλύψει τη μέγιστη ζήτηση ροής του συστήματος.

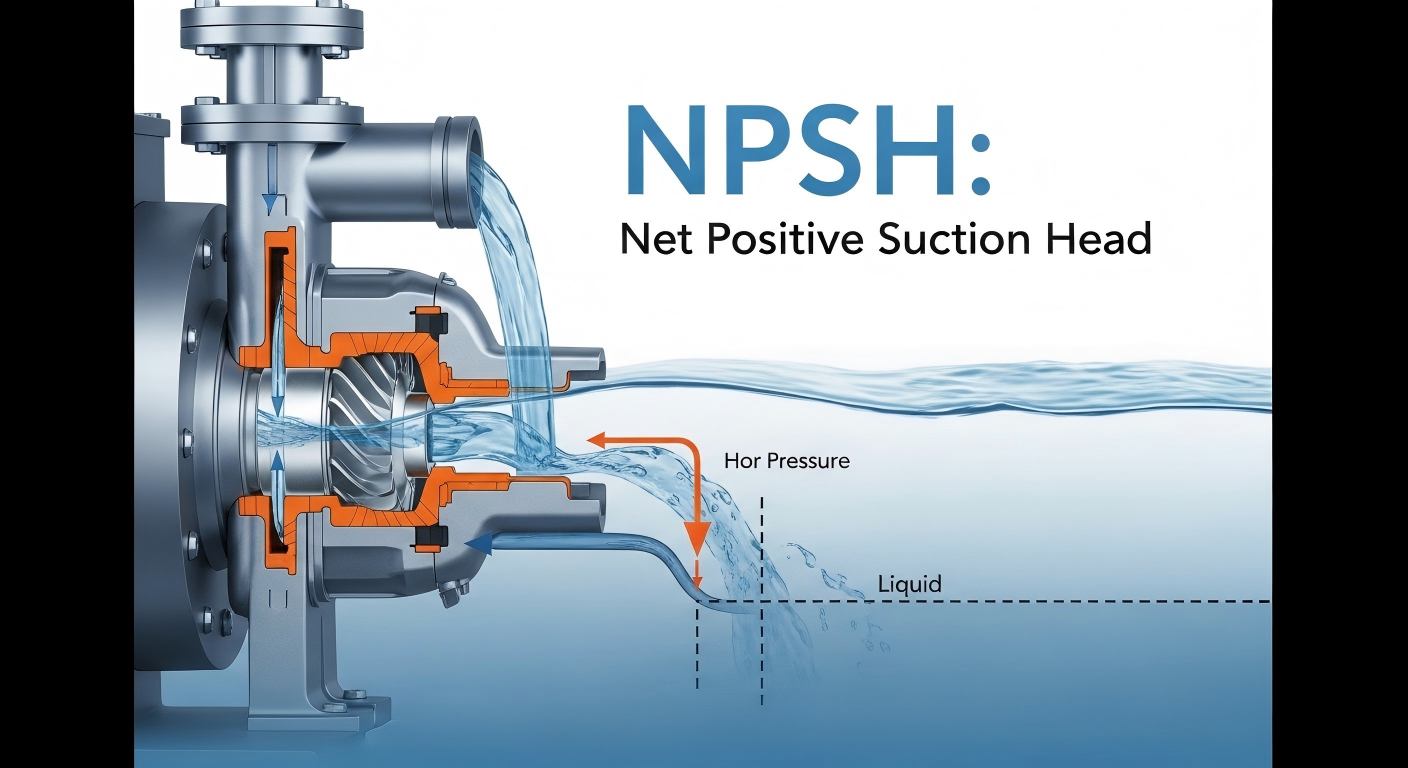

Η καθαρή θετική κεφαλή αναρρόφησης (NPSH) είναι μια βασική παράμετρος για την πρόληψη της σπηλαίωσης—ένα καταστροφικό φαινόμενο όπου σχηματίζονται φυσαλίδες ατμού στο υγρό λόγω ανεπαρκούς πίεσης αναρρόφησης, καταστρέφοντας τα εξαρτήματα της αντλίας. Το NPSH είναι η διαφορά μεταξύ της πίεσης του υγρού στην αναρρόφηση της αντλίας και της πίεσης ατμών του ρευστού.
Οι περισσότερες καμπύλες αντλίας περιλαμβάνουν μια καμπύλη NPSH, η οποία δείχνει το ελάχιστο NPSH που απαιτείται για να λειτουργεί η αντλία χωρίς σπηλαίωση σε διαφορετικούς ρυθμούς ροής. Για να αποφευχθεί η σπηλαίωση, το διαθέσιμο NPSH του συστήματος πρέπει να είναι μεγαλύτερο από το NPSH που απαιτείται από την αντλία.
Δεν έχουν όλες οι καμπύλες αντλίας το ίδιο σχήμα—το σχήμα τους εξαρτάται από το σχεδιασμό της αντλίας και διαφορετικά σχήματα καμπυλών ταιριάζουν σε διαφορετικά σενάρια εφαρμογής. Παρακάτω είναι τα τρία πιο κοινά σχήματα καμπύλης αντλίας:
Μια απότομη καμπύλη υποδεικνύει ότι η αντλία μπορεί να δημιουργήσει υψηλή κεφαλή σε χαμηλούς ρυθμούς ροής. Αυτός ο τύπος καμπύλης είναι κατάλληλος για εφαρμογές υψηλής πίεσης όπως συστήματα τροφοδοσίας λέβητα, καθαρισμός υψηλής πίεσης ή βιομηχανικές διεργασίες όπου το υγρό διέρχεται από λεπτούς σωλήνες ή συστήματα υψηλής αντίστασης.
Μια επίπεδη καμπύλη σημαίνει ότι η αντλία μπορεί να παρέχει υψηλή ροή σε χαμηλή κεφαλή. Είναι ιδανικό για εφαρμογές μεγάλης ροής και χαμηλής αντίστασης όπως συστήματα άρδευσης, πύργοι ψύξης ή δημοτικά συστήματα ύδρευσης.
Μια καμπύλη που πέφτει γρήγορα υποδεικνύει ότι η αντλία είναι επιρρεπής σε σπηλαίωση σε χαμηλούς ρυθμούς ροής. Τέτοιες αντλίες απαιτούν υψηλότερο διαθέσιμο NPSH για να λειτουργήσουν αποτελεσματικά και είναι κατάλληλες για εφαρμογές με σταθερούς ρυθμούς ροής και επαρκή πίεση αναρρόφησης.
Για να αξιοποιήσετε πλήρως τις καμπύλες αντλίας, ακολουθήστε αυτές τις πρακτικές συμβουλές—θα σας βοηθήσουν να επιλέξετε τη σωστή αντλία και να βελτιστοποιήσετε την απόδοσή της:
Για να επιλέξετε το σωστόφυγοκεντρική αντλία, πρώτα διευκρινίστε τις απαιτήσεις συστήματος και, στη συνέχεια, αντιστοιχίστε τις απαιτήσεις με την απόδοση της αντλίας χρησιμοποιώντας την καμπύλη αντλίας. Παρακάτω είναι ένας οδηγός βήμα προς βήμα:
Αφού επιλέξετε τη σωστή αντλία, μπορείτε να βελτιστοποιήσετε την απόδοσή της χρησιμοποιώντας την καμπύλη της αντλίας για να μειώσετε το κόστος και να παρατείνετε τη διάρκεια ζωής. Παρακάτω είναι οι βασικές στρατηγικές:
