Πώς να διαβάσετε ένα διάγραμμα φάσματος τύπου αντλίας: Ένας οδηγός βήμα προς βήμα

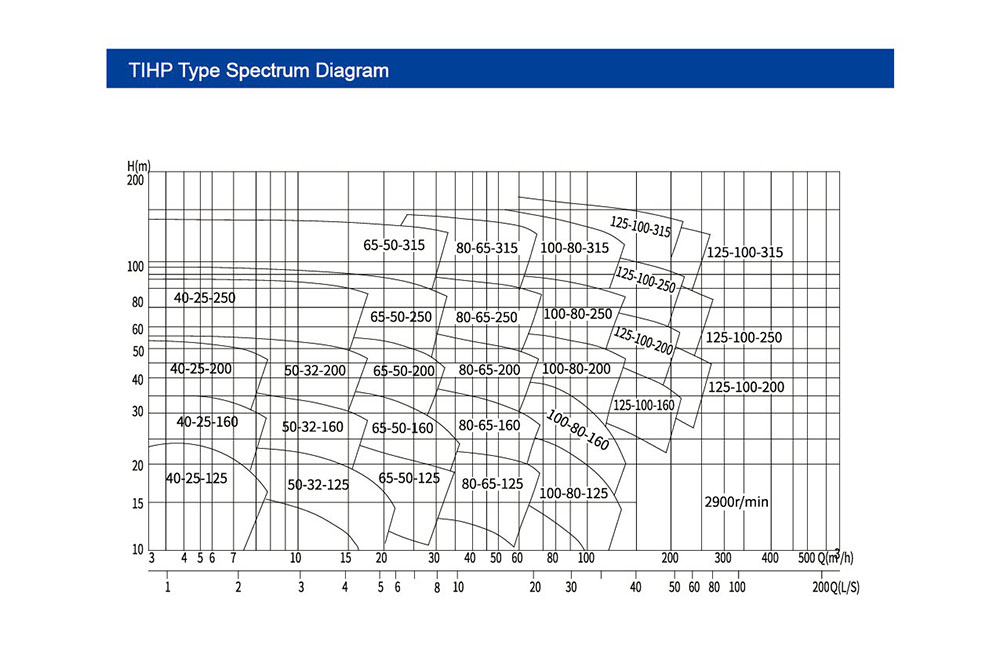

Ⅰ. Πώς να διαβάσετε αυτό το διάγραμμα φάσματος τύπου αντλίας

1.

• Οριζόντιος άξονας (άξονας Χ): Αντιπροσωπεύει τον ρυθμό ροής (Q) σε κυβικά μέτρα ανά ώρα (m³/h), αυξάνοντας από αριστερά προς τα δεξιά.
• Ο κάθετος άξονας (άξονας y): αντιπροσωπεύει την κεφαλή (h) σε μέτρα (m), αυξάνοντας από κάτω προς τα πάνω.

Ⅱ. Καμπύλες και ζώνες

Το διάγραμμα περιλαμβάνει πολλαπλές καμπύλες και ζώνες, το καθένα που αντιπροσωπεύει ένα συγκεκριμένο μοντέλο αντλίας. Για παράδειγμα, οι "40-25-125" και "50-32-160" υποδηλώνουν διαφορετικά μοντέλα αντλίας.

• Σημεία εντός καμπυλών: Κάθε σημείο σε καμπύλη υποδεικνύει την τιμή κεφαλής του μοντέλου με συγκεκριμένο ρυθμό ροής. Για παράδειγμα, στην ζώνη "40-25-125", μια σειρά σημείων δείχνει το κεφάλι σε διάφορα ποσοστά ροής για αυτό το μοντέλο.

Ⅲ. Βασικά βήματα: Σημείο εργασίας και επιλογή

1. Προσδιορίστε τις απαιτούμενες παραμέτρους: Διευκρίνιση του ρυθμού ροής σχεδιασμού (Q₀) και της κεφαλής σχεδιασμού (H₀). Για παράδειγμα, ένα εργοστάσιο χρειάζεται μια αντλία για να μεταφέρει 100 m³/h σε κεφαλή 80 m.
2. Εντοπίστε το σημείο εργασίας: Βρείτε Q₀ στον άξονα x και H₀ στον άξονα y. Η διασταύρωση τους είναι το σημείο εργασίας. Εάν το σημείο πέσει μέσα σε μια πολυγωνική ζώνη ενός μοντέλου, το μοντέλο αυτό θεωρητικά ανταποκρίνεται στην απαίτηση.
3. Παράδειγμα: Για q = 80 m³/h και h = 80 m, ελέγξτε αν το σημείο βρίσκεται μέσα σε ζώνες όπως "100-80-250" για να αξιολογήσετε την καταλληλότητα.

Δώστε προτεραιότητα στη ζώνη υψηλής απόδοσης: Εάν μια ζώνη έχει πυκνότερες καμπύλες ή σκίαση (σημειωμένη σε ορισμένα διαγράμματα), υποδεικνύει το εύρος υψηλής απόδοσης (απόδοση ≥80%). Επιλέξτε μοντέλα των οποίων τα σημεία εργασίας εμπίπτουν σε αυτή τη ζώνη για βέλτιστη εξοικονόμηση ενέργειας.

Ⅳ. Ταχύτητα περιστροφής και πρόσθετες πληροφορίες

Η σημείωση "2900 r/min" στην κάτω δεξιά γωνία υποδηλώνει την ονομαστική ταχύτητα των αντλιών σε αυτό το φάσμα (τυπική ταχύτητα για αντλίες με κινητήρα). Για διαφορετικές ταχύτητες (π.χ., 1450 r/min), χρησιμοποιήστε τον νόμο ομοιότητας για να μετατρέψετε την απόδοση:

• Ο ρυθμός ροής είναι ανάλογος με την ταχύτητα.
• Το κεφάλι είναι ανάλογο με το τετράγωνο της ταχύτητας.

Ⅴ. Λογική γρήγορης επιλογής

1. Προσδιορίστε τις απαιτήσεις Q και H και στη συνέχεια βρείτε την αντίστοιχη ζώνη μοντέλου.
2. Προτεραιότητα σε μοντέλα με σημεία εργασίας κοντά στο κέντρο ζώνης (περιοχή υψηλής απόδοσης).
3. Σημειώστε τις διαμέτρους εισόδου/εξόδου του μοντέλου (π.χ. 40, 50 mm) για να εξασφαλιστεί η συμβατότητα με τους αγωγούς τοποθεσίας.

Ⅵ. Σχετικά με τις αντλίες Teffiko

Συνοπτικά, το διάγραμμα φάσματος τύπου TIHP τύπου TIHP τύπου TIHP του Teffiko διευκρινίζει τις εφαρμοστέες συνθήκες εργασίας και τις ζώνες υψηλής απόδοσης μέσω συντεταγμένων ροής, ζωνών μοντέλων και καμπύλων απόδοσης. Μπορείτε να επιλέξετε γρήγορα μοντέλα με την αντιστοίχιση των παραμέτρων με τις ζώνες. Για ερωτήσεις σχετικά με την ερμηνεία της καμπύλης, την προσαρμογή της κατάστασης εργασίας ή τις προσαρμοσμένες λύσεις, η επαγγελματική τεχνική ομάδα του Teffiko παρέχει ακριβή καθοδήγηση επιλογής, προσομοίωση απόδοσης και υποστήριξη εγκατάστασης. Επίσκεψηwww.teffiko.comή emailsales@teffiko.comγια τη βελτιστοποίηση της μεταφοράς βιομηχανικού υγρού.
