Πρόληψη ρήξης υπερπίεσης φυγοκεντρικής αντλίας

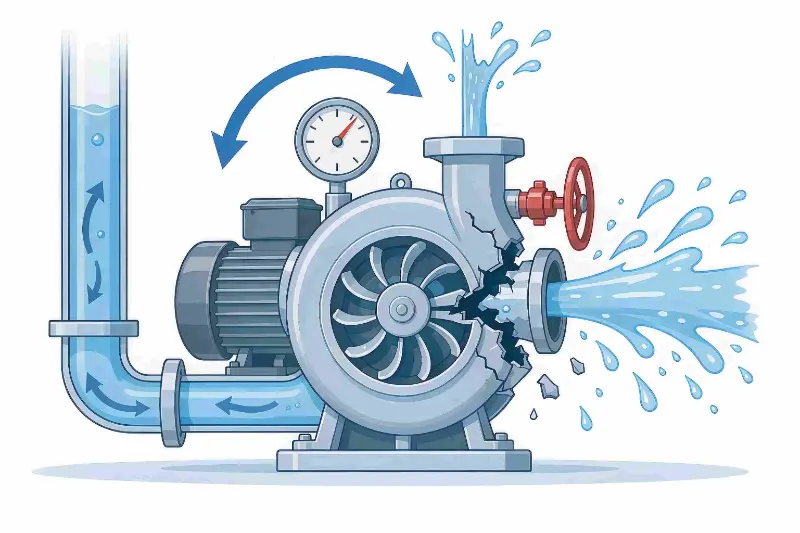

Σχήμα: Σχηματική συσσώρευση πίεσης κλειστής βαλβίδας που προκαλείται από το κλείσιμο της βαλβίδας εκκένωσης, με αποτέλεσμα τη ρήξη του περιβλήματος της αντλίας και την εκτόξευση μέσου

Οι περισσότερες ρήξεις του σώματος της αντλίας οφείλονται σε νεκρή κεφαλή (συσσώρευση πίεσης κλειστής βαλβίδας), λανθασμένη εκκίνηση από απόσταση και αστοχίες των αυτόματων ασφάλισης. Αυτό το άρθρο εξετάζει σενάρια χειροκίνητης, απομακρυσμένης και αυτόματης εκκίνησης/διακοπής για να εξηγήσει την επαλήθευση βαλβίδων, τις διαδικασίες λειτουργίας και τη συντήρηση της κλειδαριάς οργάνων, αποτρέποντας έτσιφυγοκεντρική αντλίαπεριστατικά ρήξης υπερπίεσης.Teffikoπάντα έδινε προτεραιότητα στην ασφάλεια λειτουργίας της φυγόκεντρης αντλίας και παρέχει πλήρη καθοδήγηση για την ασφαλή λειτουργία και συντήρηση για τους κινδύνους θραύσης του σώματος της αντλίας. Για να αποφευχθούν ουσιαστικά τέτοια περιστατικά, δεν μπορεί κανείς να βασιστεί μόνο στην προστασία υλικού. Η επαλήθευση βαλβίδας, η απομακρυσμένη επιβεβαίωση και η αυτόματη διαχείριση κλειδώματος πρέπει να εφαρμόζονται σε κάθε λειτουργία εκκίνησης/διακοπής.

Βασικές αιτίες ρήξης αντλίας

Η νεκρή κεφαλή (λειτουργία έναντι κλειστής βαλβίδας) είναι η φυσική βασική αιτία της συντριπτικής πλειονότητας των ρήξεων του σώματος της αντλίας και τα συστήματα αυτόματου ελέγχου ενισχύουν αυτόν τον κίνδυνο:

• Ξεκινώντας την αντλία με κλειστές και τις δύο βαλβίδες εισόδου και εξόδου, η πτερωτή ανακινεί συνεχώς το παγιδευμένο υγρό. Η μηχανική ενέργεια μετατρέπεται σε θερμότητα, το υγρό εξατμίζεται και η πίεση αυξάνεται και σε σύντομο χρονικό διάστημα υπερβαίνει την ονομαστική πίεση του περιβλήματος της αντλίας.
• Όταν η αντλία ξεκινά εξ αποστάσεως από τον κεντρικό θάλαμο ελέγχου, οι χειριστές δεν μπορούν να επιβεβαιώσουν την κατάσταση της βαλβίδας επί τόπου, καθιστώντας εύκολη την τυφλή εκκίνηση μετά τη συντήρηση όταν οι βαλβίδες δεν έχουν επαναρυθμιστεί.
• Όταν πραγματοποιείται αυτόματη εκκίνηση με στάθμη ενεργοποίησης, οι βαλβίδες γραμμής μπορεί να είναι ακόμα κλειστές για συντήρηση και η αντλία λειτουργεί υπό πίεση χωρίς να υπάρχει κανένας στο εργοτάξιο.
• Οι παρεμβολές χαμηλής ροής και υψηλής θερμοκρασίας που δεν βαθμονομούνται για παρατεταμένες περιόδους αποτυγχάνουν να προστατεύσουν και το σύστημα δεν μπορεί να κλείσει αυτόματα και να εκτονώσει την πίεση μετά από υπερπίεση.

Μελέτη περίπτωσης βιομηχανικού ατυχήματος

Σε μια μονάδα αποθήκευσης χημικών πρώτων υλών μικρού έως μεσαίου μεγέθους, αφού ολοκληρώθηκε η συντήρηση σε μια φυγόκεντρη αντλία μεταφοράς δεξαμενής αποθήκευσης, το πλήρωμα συντήρησης αποκατέστησε τον εξοπλισμό αλλά ξέχασε να ανοίξει τη βαλβίδα εκκένωσης και μετά άλλαξε την αντλία στην αυτόματη λειτουργία. Η αντλία ξεκίνησε και σταμάτησε αυτόματα με βάση τα σήματα της στάθμης της δεξαμενής, χωρίς κανέναν στο χώρο. Όταν η στάθμη της δεξαμενής ανέβηκε στην καθορισμένη τιμή ενεργοποίησης, το σύστημα PLC ξεκίνησε αυτόματα τη φυγόκεντρη αντλία. Το υγρό στον σφραγισμένο θάλαμο αντλίας αναδεύτηκε συνεχώς από την πτερωτή. μέσα σε μόλις 90 δευτερόλεπτα το μέσο θερμάνθηκε γρήγορα και εξατμίστηκε, και η πίεση στο εσωτερικό της αντλίας συνέχιζε να ανέρχεται. Επειδή η ασφάλιση χαμηλής ροής του εργοστασίου δεν είχε βαθμονομηθεί για περισσότερα από δύο χρόνια, ο αισθητήρας του έπιασε και απέτυχε και δεν ενεργοποιήθηκε καμία προστασία διακοπής λειτουργίας. Τελικά το περίβλημα της αντλίας έσπασε και το μέσο υψηλής θερμοκρασίας ψεκάστηκε προς τα έξω, καταστρέφοντας τον επιτόπιο εξοπλισμό και αναγκάζοντας την επείγουσα διακοπή λειτουργίας της γραμμής παραγωγής, με αποτέλεσμα σημαντικές απώλειες επισκευής και διακοπής λειτουργίας. Η έκθεση έρευνας μετά το περιστατικό εντόπισε δύο βασικές αιτίες: αποτυχία εκ νέου επαλήθευσης της κατάστασης της βαλβίδας στο εργοτάξιο μετά τη συντήρηση και η ασφάλιση ασφαλείας που έχει περάσει εδώ και καιρό χωρίς λειτουργικές δοκιμές.

Συμπέρασμα: Λειτουργία χωρίς επίβλεψη + μη επαναφορά βαλβίδων + αποτυχημένες ασφάλειες—η ρήξη προέκυψε μόνο από τον συνδυασμό αυτών των τριών παραγόντων και θα μπορούσε να είχε αποφευχθεί εάν είχε ελεγχθεί κάποιος μεμονωμένος.

Μη αυτόματη εκκίνηση αντλίας επί τόπου: Η επαλήθευση θέσης βαλβίδας είναι η πρώτη γραμμή άμυνας

Επαληθεύστε αυστηρά την κατάσταση όλων των βαλβίδων

Πριν από την εκκίνηση της αντλίας, κάθε βαλβίδα γραμμής πρέπει να επιβεβαιώνεται ανά στοιχείο για να αποτραπεί η εκκίνηση με βαλβίδες κλειστές:

• Κύρια γραμμή διεργασίας: κρατήστε τη βαλβίδα αναρρόφησης πλήρως ανοιχτή για να διασφαλίσετε ότι το υγρό εισέρχεται ομαλά στο θάλαμο της αντλίας.
• Διατηρείτε όλες τις βοηθητικές βαλβίδες, όπως οι βαλβίδες εξαερισμού, οι βαλβίδες αποστράγγισης και οι βαλβίδες εκκένωσης κλειστές.
• Ανοίξτε τη βαλβίδα απελευθέρωσης αέρα του σώματος της αντλίας για να ολοκληρώσετε την πλήρωση και τον εξαερισμό, αποβάλετε όλο τον αέρα από την αντλία και αποτρέψτε τη σπηλαίωση και την ξηρή λειτουργία.
• Διατηρήστε τη βαλβίδα εκκένωσης ελαφρώς ανοιχτή ή πλήρως κλειστή. Ποτέ μην ξεκινάτε την αντλία με φραγμένη και την είσοδο και την έξοδο ταυτόχρονα.

Ενσωματώστε τους ελέγχους βαλβίδων σε μια τυποποιημένη λίστα ελέγχου

Οι θέσεις ανοιχτής/κλειστής βαλβίδας είναι κρίσιμα σημεία ελέγχου για τη διασφάλιση της ασφαλούς λειτουργίας της αντλίας και πρέπει να επισημοποιούνται στις οδηγίες εργασίας του εξοπλισμού και στις λίστες ελέγχου εκκίνησης. Οι φορείς εκμετάλλευσης θα πρέπει να επιβεβαιώνουν κάθε στοιχείο ελέγχοντάς το, εξαλείφοντας την εξάρτηση από την εμπειρία και μειώνοντας το ανθρώπινο λάθος μέσω θεσμικών ελέγχων.

Εκκίνηση αντλίας απομακρυσμένου κεντρικού ελέγχου: Είναι απαραίτητο ένα βήμα επιβεβαίωσης επιτόπου

Η απομακρυσμένη εκκίνηση είναι ένα σενάριο υψηλής συχνότητας για ρήξεις συσσώρευσης πίεσης. βασιζόμενοι αποκλειστικά στην κεντρική οθόνη ελέγχου δεν μπορεί να επιβεβαιώσει τις πραγματικές επιτόπιες συνθήκες:

• Πριν ο θάλαμος ελέγχου εκδώσει εντολή εκκίνησης, η αντλία δεν πρέπει να εκκινείται με ένα μόνο κλικ.
• Όταν οι χειριστές δεν μπορούν να πάνε επιτόπου για να επαληθεύσουν τις βαλβίδες, πρέπει να ανατεθεί ένας επιτόπιος επιθεωρητής για να επιβεβαιώσει φυσικά ότι όλες οι βαλβίδες έχουν επαναφερθεί στις σωστές θέσεις.
• Μόνο μετά τη λήψη επιτόπιας επιβεβαίωσης μπορεί ο κεντρικός έλεγχος να εκδώσει την εντολή εκκίνησης, αποτρέποντας την αναντιστοιχία μεταξύ της οθόνης ελέγχου και της πραγματικής κατάστασης της επιτόπιας βαλβίδας.

Αντλίες αυτόματης εκκίνησης/διακοπής: Εστίαση στην αποφυγή της μη επαναφοράς των βαλβίδων μετά τη συντήρηση

Πολλές αντλίες εκκένωσης δεξαμενών βασίζονται σε προγράμματα οργάνων στάθμης και PLC για αυτόματη εκκίνηση/διακοπή και λειτουργία χωρίς επίβλεψη, γεγονός που κάνει τον κίνδυνο ακόμα μεγαλύτερο.

Ο επιτόπιος επανέλεγχος είναι υποχρεωτικός πριν από την ενεργοποίηση της αυτόματης λειτουργίας

Μετά από εργασίες συντήρησης ή σωληνώσεων και πριν από τη μετάβαση σε λειτουργία αυτόματου ελέγχου, όλες οι βαλβίδες πρέπει να επαληθευτούν ξανά επί τόπου: η βαλβίδα εισαγωγής πλήρως ανοιχτή, η βαλβίδα εκκένωσης στην προκαθορισμένη θέση εκκίνησης και όλες οι βαλβίδες εξαερισμού κλειστές. Τυπικό σενάριο κινδύνου: όταν η στάθμη της δεξαμενής φτάσει σε υψηλό σημείο, το σύστημα αυτόματου ελέγχου ξεκινά την αντλία, ωστόσο η βαλβίδα εκκένωσης μετά τη συντήρηση παραμένει κλειστή, δημιουργώντας απευθείας συσσώρευση πίεσης νεκρής κεφαλής που προκαλεί ρήξη του περιβλήματος της αντλίας σε σύντομο χρονικό διάστημα.

Βασιστείτε στις κλειδαριές οργάνων για να κλείσετε το κενό λειτουργίας χωρίς επιτήρηση

Για να αποτρέψετε την αυτόματη εκκίνηση της αντλίας όταν οι βαλβίδες γραμμής είναι κλειστές, πρέπει να εγκατασταθεί ένα πλήρες σετ συσκευών προστασίας οργάνων:

• Κλείδωμα χαμηλής ροής: Παρακολουθεί τη ροή της γραμμής. Όταν η μηδενική ροή παραμένει για μεγάλο χρονικό διάστημα, το προσδιορίζει ως λειτουργία νεκρής κεφαλής και διακόπτει αυτόματα την ισχύ του κινητήρα.
• Κλείδωμα υψηλής θερμοκρασίας: Παρακολουθεί τη θερμοκρασία του περιβλήματος της αντλίας. Όταν η αύξηση της θερμοκρασίας από τη συσσώρευση πίεσης φτάσει στο όριο, κλείνει αμέσως για να σταματήσει την εξάτμιση και την πίεση του υγρού.
• Κλείδωμα υπερπίεσης: Όταν η πίεση εκκένωσης υπερβαίνει το όριο, ενεργοποιείται η διακοπή λειτουργίας, λειτουργώντας σε συνδυασμό με τη βαλβίδα ασφαλείας για διπλή προστασία.
• Δοκιμή ρουτίνας συντήρησης: Βαθμονόμηση του συστήματος ασφάλισης σε σταθερό μηνιαίο χρονοδιάγραμμα, προσομοίωση συνθηκών μηδενικής ροής και υπερπίεσης και επιβεβαιώστε ότι οι λειτουργίες προστασίας λειτουργούν σωστά, εξαλείφοντας τα τυφλά σημεία ασφαλείας που προκαλούνται από δεσμευμένους αισθητήρες και αποτυχημένα προγράμματα ασφάλισης.

Hardware Backstop: Dual Software-and-Hardware Safeguards Against Pump Body Rupture

Οι λειτουργικοί έλεγχοι αντιμετωπίζουν το ανθρώπινο σφάλμα, ενώ η προστασία υλικού κατέχει την τελική γραμμή ασφαλείας:

• Εγκαταστήστε στην αντλία ανακουφιστική βαλβίδα ασφαλείας ή δίσκο θραύσης, η οποία εκτονώνει αυτόματα την πίεση κατά την υπερπίεση και απελευθερώνει την υψηλή πίεση μέσα στην αντλία.
• Εγκαταστήστε γραμμή ανακυκλοφορίας ελάχιστης ροής για να αποτρέψετε τη λειτουργία της αντλίας χωρίς κεφαλή για παρατεταμένες περιόδους σε χαμηλή ροή και την υπερθέρμανση του υγρού.
• Κατά τη μεταφορά εύφλεκτων ή εκρηκτικών μέσων, χρησιμοποιήστε έναν αντιεκρηκτικό κινητήρα, διασφαλίστε τη σωστή στατική γείωση και αποτρέψτε μια χημική έκρηξη μετά από διαρροή μέσης.
• Πραγματοποιήστε δοκιμές πάχους τοιχώματος σε τακτική βάση και αντικαταστήστε αμέσως τα περιβλήματα της αντλίας που έχουν λεπτύνει από διάβρωση ή έχουν αναπτυχθεί ρωγμές, για να αποφύγετε την πρόωρη ρήξη που προκαλείται από μειωμένη ικανότητα φέρουσας πίεσης του περιβλήματος.

Συνήθεις παρανοήσεις στην καθημερινή λειτουργία και συντήρηση

• Εσφαλμένη αντίληψη: Μόνο η χειροκίνητη εκκίνηση πρέπει να ελέγχεται. Οι αυτόματες αντλίες δεν απαιτούν επιτόπια επιθεώρηση. Με την αυτόματη εκκίνηση/διακοπή δεν υπάρχει χειροκίνητη επίβλεψη και ο κίνδυνος νεκρής κεφαλής από ελλιπή επιθεώρηση και επαναφορά της βαλβίδας είναι στην πραγματικότητα μεγαλύτερος. Οι βαλβίδες πρέπει να επαληθεύονται εκ νέου επί τόπου πριν από την ενεργοποίηση της αυτόματης λειτουργίας.
• Εσφαλμένη αντίληψη: Μόλις εγκατασταθούν οι ασφάλειες, δεν χρειάζεται περαιτέρω προσοχή. Οι ακαθαρσίες μπορούν εύκολα να μπλοκάρουν τους αισθητήρες πίεσης και ροής. Η παρατεταμένη έλλειψη δοκιμών οδηγεί σε αστοχία ασφάλισης, με αποτέλεσμα το σύστημα να μην μπορεί να τερματιστεί αυτόματα υπό υπερπίεση.
• Εσφαλμένη αντίληψη: Η σύντομη εκκίνηση με αδράνεια δεν είναι μεγάλη υπόθεση. Σε έναν σφραγισμένο θάλαμο αντλίας, το υγρό θερμαίνεται και εξατμίζεται μέσα σε δεκάδες δευτερόλεπτα, η πίεση εκτοξεύεται απότομα και το περιστατικό εξελίσσεται εξαιρετικά γρήγορα.

Περίληψη: Πώς να αποτρέψετε τη ρήξη του σώματος της αντλίας

Ολόκληρο το σύστημα προστασίας περιλαμβάνει τρία επίπεδα:

• Επίπεδο 1 — Λειτουργικός Έλεγχος:Επαληθεύστε τις βαλβίδες ανά είδος κατά την επιτόπια εκκίνηση. Η απομακρυσμένη εκκίνηση πρέπει να συνδυαστεί με επιτόπια επιβεβαίωση. πλήρης επανέλεγχος της βαλβίδας πριν από την ενεργοποίηση της αυτόματης λειτουργίας. και επισημοποιήστε τα στοιχεία ελέγχου σε μια γραπτή λίστα ελέγχου.
• Επίπεδο 2 — Προστασία αυτόματου ελέγχου:Εξοπλίστε κλειδαριές χαμηλής ροής, υψηλής θερμοκρασίας και υπερπίεσης. τηρείτε τις τακτικές δοκιμές. και αποφύγετε το ρελαντί που λειτουργεί χωρίς επιτήρηση.
• Επίπεδο 3 — Backstop υλικού:Εγκαταστήστε συσκευές εκτόνωσης πίεσης και γραμμές ανακυκλοφορίας και ελέγξτε το σώμα της αντλίας για διάβρωση σε τακτική βάση.

Η συντριπτική πλειονότητα των θραύσεων της φυγοκεντρικής αντλίας δεν είναι προβλήματα ποιότητας του εξοπλισμού, αλλά μάλλον αποτέλεσμα κακής λειτουργίας της βαλβίδας σε συνδυασμό με αστοχία της προστασίας του αυτόματου ελέγχου.Teffikoσυνιστά στις επιχειρήσεις να τυποποιούν τη διαχείριση ασφάλειας στους τρεις τρόπους εκκίνησης/διακοπής —χειροκίνητη, απομακρυσμένη και αυτόματη— να εφαρμόζουν προστασία ασφάλειας πλήρους διεργασίας και να μειώνουν συνεχώς τους κινδύνους για την ασφάλεια της παραγωγής που δημιουργούνται από τη ρήξη υπερπίεσης του σώματος της αντλίας.
