Τι είναι μια αντλία OH1;

Εάν εργάζεστε με βιομηχανικές φυγόκεντρες αντλίες τακτικά, πιθανότατα έχετε συναντήσει το μοντέλο "OH1" - και ας είμαστε ειλικρινείς, είναι πολύ εύκολο να το ανακατέψετε με άλλους τύπους. Πολλοί μηχανικοί γνωρίζουν ότι οι φυγόκεντρες αντλίες μεταφέρουν υγρά, αλλά αν τους ρωτήσετε τι κάνει μια αντλία OH1 μοναδική; Οι περισσότεροι από αυτούς θα δυσκολευτούν να απαντήσουν. Και μην με βάλετε καν να ξεκινήσω με τις ομάδες προμηθειών—η παρανόηση του μοντέλου δεν σημαίνει ότι θα καταλήξετε με λάθος εξοπλισμό. Αλλά εδώ είναι το πράγμα: οι αντλίες OH1 είναι εργάτες σε βιομηχανίες όπως το πετρέλαιο, η ενέργεια και τα χημικά. Είναι μια κλασική αντλία προεξοχής σύμφωνα με το πρότυπο API 610 (ο παγκόσμιος κώδικας σχεδίασης για φυγόκεντρες αντλίες) και μόλις καταλάβετε τα βασικά, είναι στην πραγματικότητα αρκετά απλές. Επιτρέψτε μου να σας καθοδηγήσω στις βασικές λεπτομέρειες.

1. Πρώτον, Ας διευκρινίσουμε—Τι ακριβώς είναι το «OH1»;

Το OH1 είναι ένας συγκεκριμένος τύπος «φυγοκεντρικής αντλίας υπερκρεμαστή» που ορίζεται από το πρότυπο API 610. Ας αναλύσουμε τον χαρακτηρισμό: "OH" σημαίνει "Overhung" (αυτό είναι λογικό, σωστά;) και το "1" υποδηλώνει ότι είναι μια αντλία τελικής αναρρόφησης ενός σταδίου. Με απλά λόγια, ορίστε τι σημαίνει αυτό: η πτερωτή (το τμήμα που κινεί το υγρό) στερεώνεται μόνο στη μία πλευρά του άξονα της αντλίας, το περίβλημα του ρουλεμάν είναι ενσωματωμένο απευθείας στο σώμα της αντλίας και τα ρουλεμάν υποστηρίζουν μόνο το ένα άκρο της αντλίας - εξ ου και το όνομα "overhung".

Το API 610 κατηγοριοποιεί τις φυγόκεντρες αντλίες σε μεγάλες ομάδες: OH (Overhung), BB (Between-Bearing), VS (Vertical Suspended) και άλλα. Μέσα στην ομάδα OH, υπάρχουν υπομοντέλα όπως OH1, OH2 και OH3 — το καθένα με τα δικά του χαρακτηριστικά. Το OH2 είναι μια αντλία προεξοχής δύο σταδίων (ιδανική για εφαρμογές υψηλής πίεσης) και το OH3 προσθέτει επιπλέον εξαρτήματα για την εξισορρόπηση των αξονικών δυνάμεων. Αλλά OH1; Είναι το πιο απλό από το μάτσο. Χωρίς φανταχτερά πρόσθετα χαρακτηριστικά—μόνο εστίαση σε εφαρμογές μεσαίας προς χαμηλή κεφαλή. Γι' αυτό είναι η πιο ευέλικτη αντλία προεξοχής στις περισσότερες βιομηχανικές ρυθμίσεις—δεν χρειάζεται να περιπλέκετε υπερβολικά τα πράγματα όταν δεν χρειάζεται.

2. Σχεδιασμός τουΑντλίες OH1: 4 Πρακτικά Πλεονεκτήματα

Γιατί τόσες πολλές βιομηχανίες βασίζονται στις αντλίες OH1; Το κλειδί βρίσκεται στον σχεδιασμό τους, ο οποίος λύνει προβλήματα του πραγματικού κόσμου. Εδώ είναι τα πιο ξεχωριστά χαρακτηριστικά τους:

• Συμπαγής κατασκευή που εξοικονομεί χώρο:Το περίβλημα του ρουλεμάν και το σώμα της αντλίας είναι χυτά ως ενιαίο κομμάτι, επομένως δεν χρειάζονται επιπλέον στηρίγματα. Το έχω δει από πρώτο χέρι: μια αντλία OH1 με τον ίδιο ρυθμό ροής είναι εύκολα 30% μικρότερη από μια αντλία διπλής αναρρόφησης. Αυτό είναι σωτήριο σε στενούς χώρους όπως πετροχημικά εργοστάσια ή λεβητοστάσια σταθμών παραγωγής ενέργειας, όπου κάθε εκατοστό έχει σημασία. Δεν χρειάζεται να αναδιατάξετε τους σωλήνες ή να επεκτείνετε το χώρο - απλώς τοποθετήστε τον απευθείας.
• Αξιόπιστη στεγανοποίηση, εξαιρετική πρόληψη διαρροών:Οι διαρροές είναι ένας σημαντικός πονοκέφαλος, ειδικά όταν χειρίζεστε εύφλεκτα μέσα όπως αργό πετρέλαιο ή διαβρωτικά χημικά. Οι αντλίες OH1 διατίθενται στάνταρ με μηχανικά στεγανοποιητικά (ορισμένα μοντέλα μπορούν να αναβαθμιστούν σε σφραγίδες διπλού άκρου) και οι επιφάνειες στεγανοποίησης είναι συνήθως κατασκευασμένες από καρβίδιο του πυριτίου και γραφίτη—αρκετά ανθεκτικές για να αντέχουν σε υψηλές θερμοκρασίες και φθορά. Υπό κανονική λειτουργία, η διαρροή είναι μικρότερη από 5 χιλιοστόλιτρα την ώρα—πολύ καλύτερη από τις παλιομοδίτικα σφραγίσματα συσκευασίας. Κάποτε δούλεψα με ένα εργοστάσιο χημικών που άλλαξε σε αντλίες OH1 και οι διακοπές λειτουργίας τους που σχετίζονται με διαρροές μειώθηκαν σχεδόν κατά 80%.
• Ρουλεμάν που δεν απαιτούν συνεχή προσοχή:Χρησιμοποιούν κυλινδρικά ρουλεμάν διπλής σειράς, τα οποία πιάνουν σφιχτά τον άξονα και χειρίζονται τόσο τις ακτινικές όσο και τις αξονικές δυνάμεις. Επιπλέον, το περίβλημα του ρουλεμάν έχει ενσωματωμένο σύστημα κυκλοφορίας λιπαντικού λαδιού, διατηρώντας τα πράγματα δροσερά μέσω της λίπανσης με πιτσίλισμα. Οι κανονικές φυγοκεντρικές αντλίες χρειάζονται συμπλήρωση λαδιού κάθε 3 μήνες, αλλά οι αντλίες OH1; Μπορείτε να το επεκτείνετε σε 6-12 μήνες. Αυτό σημαίνει λιγότερες διακοπές λειτουργίας — εύκολα 2 με 3 λιγότερες ανά έτος. Για τα εργοστάσια που λειτουργούν όλο το 24ωρο, αυτό είναι μια τεράστια ώθηση στην παραγωγικότητα.
• Ενεργειακή απόδοση:Η πτερωτή διαθέτει σχέδιο λεπίδας με καμπύλη προς τα πίσω, βελτιστοποιημένη από μηχανικούς με βάση τη μηχανική υγρών για την ελαχιστοποίηση των αναταράξεων στο εσωτερικό της αντλίας. Τα κανάλια ροής της αντλίας γυαλίζονται επίσης για μείωση της αντίστασης. Κάποτε είδα δεδομένα δοκιμών που δείχνουν ότι μια αντλία OH1 είναι 8–12% πιο αποδοτική από μια κανονική αντλία προεξοχής με τον ίδιο ρυθμό ροής. Ας κάνουμε έναν γρήγορο υπολογισμό: αν μετακινείτε 100 κυβικά μέτρα νερού την ώρα, εξοικονομούνται 20 kWh ανά ημέρα. Πάνω από ένα χρόνο, αυτές οι εξοικονομήσεις αθροίζονται σε ένα σημαντικό ποσό.

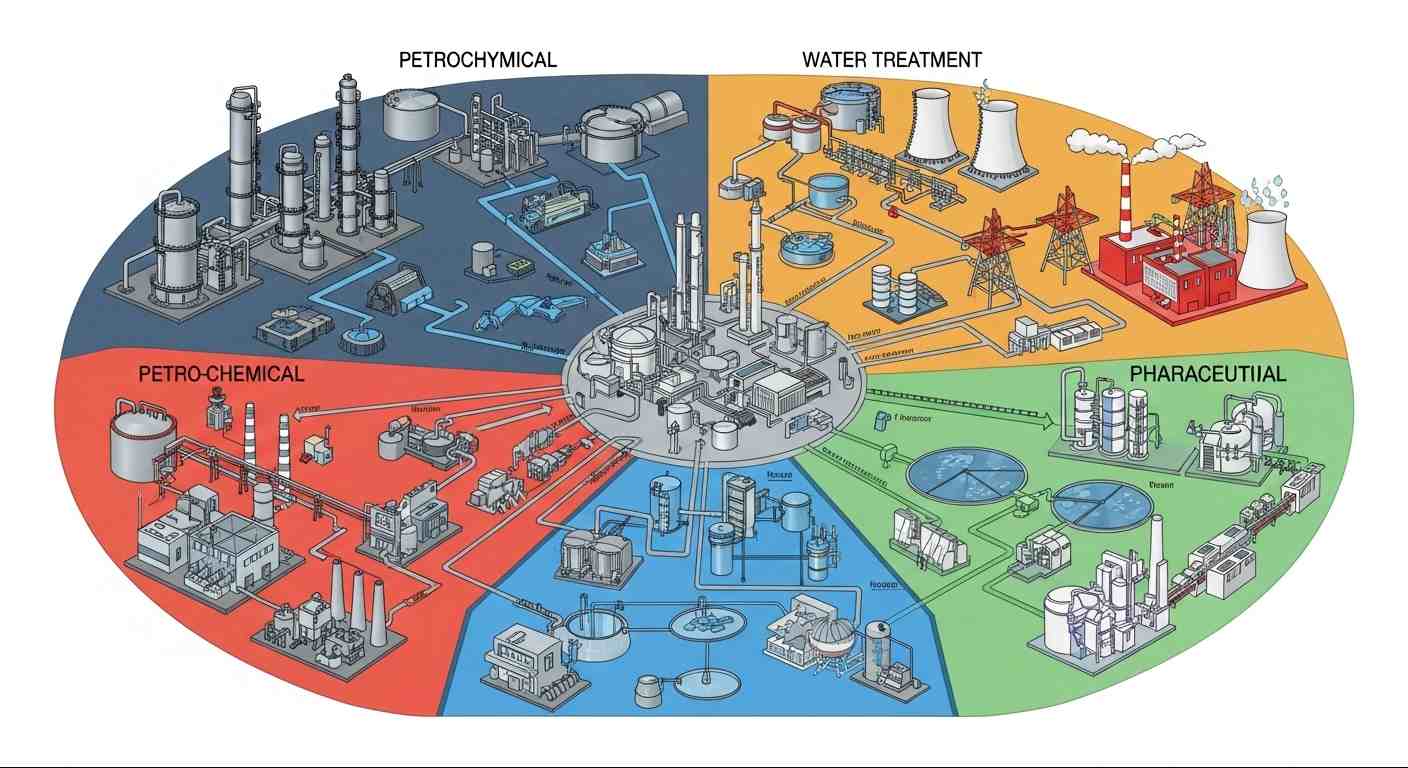

3. Πού θα βρείτε αντλίες OH1: 4 βασικές βιομηχανίες

Αυτή η αντλία δεν είναι απλώς καλοσχεδιασμένη - ταιριάζει επίσης τέλεια σε συγκεκριμένες συνθήκες εργασίας. Ακολουθούν τα πιο συνηθισμένα σενάρια εφαρμογής του:

• Πετροχημική Βιομηχανία:Υπάρχουν παντού στα διυλιστήρια, και χρησιμοποιούνται κυρίως για τη μεταφορά μέσων χαμηλού ιξώδους όπως το αργό πετρέλαιο και η βενζίνη. Πάρτε για παράδειγμα την περιοχή αποθήκευσης αργού πετρελαίου: πρέπει να μεταφέρετε λάδι στον πύργο απόσταξης χωρίς διαρροές και το συμπαγές μέγεθος της αντλίας OH1 ταιριάζει τέλεια μεταξύ πυκνών σωληνώσεων. Επιπλέον, ο ρυθμός ροής του είναι εξαιρετικά σταθερός (με σφάλμα μικρότερο από 2%), επομένως ο πύργος απόσταξης δεν τροφοδοτείται ποτέ πολύ ή πολύ λίγη—χωρίς απροσδόκητες διακοπές λειτουργίας.
• Βιομηχανία ηλεκτρικής ενέργειας:Οι θερμοηλεκτρικοί σταθμοί και οι σταθμοί παραγωγής ενέργειας από βιομάζα χρησιμοποιούν αντλίες OH1 για την παροχή νερού στους λέβητες. Οι λέβητες χρειάζονται μια σταθερή ροή νερού μέσης πίεσης και οι αντλίες OH1 καλύπτουν τέλεια αυτή την ανάγκη. Κάποτε δούλευα με μια μονάδα 300 MW που είχε δύο αντλίες OH1—μία σε λειτουργία, μία σε αναμονή. Μπορούν να αντέξουν θερμοκρασίες έως και 180°C και η απόδοσή τους συμβάλλει στη μείωση της συνολικής κατανάλωσης ενέργειας της μονάδας.
• Βιομηχανία επεξεργασίας νερού:Οι δημοτικές εγκαταστάσεις λυμάτων και οι εγκαταστάσεις βιομηχανικών λυμάτων αγαπούν τη χρήση τους για τη μεταφορά καθαρού νερού ή λυμάτων χαμηλής συγκέντρωσης. Το σώμα της αντλίας είναι συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα 304 ή 316 λίτρων ή από χυτοσίδηρο ανθεκτικό στη διάβρωση — έτσι δεν θα σκουριάζει από χημικά στα λύματα. Και ο σχεδιασμός της τελικής αναρρόφησης είναι πολύ λιγότερο πιθανό να φράξει από τις υποβρύχιες αντλίες—δεν τυλίγονται ίνες γύρω από την πτερωτή. Είναι ιδανικό για μικρές έως μεσαίες μονάδες επεξεργασίας νερού με ικανότητα επεξεργασίας 50–500 κυβικά μέτρα την ώρα.
• Φαρμακευτική Βιομηχανία:Εδώ είναι απαραίτητες οι αντλίες OH1 για τρόφιμα. Πληρούν τα πρότυπα GMP (Good Manufacturing Practice), με εξαιρετικά λεία εσωτερικά τοιχώματα (τραχύτητα Ra ≤ 0,8 μm), ώστε το υγρό φάρμακο να μην κολλάει σε αυτά. Οι στεγανοποιήσεις είναι επίσης κατασκευασμένες από καουτσούκ κατάλληλο για τρόφιμα, επομένως δεν παρουσιάζεται μόλυνση των υλικών. Τα έχω δει σε εργαστήρια εμβολίων και φαρμακευτικά εργοστάσια, που χρησιμοποιούνται κυρίως για την ανάμειξη και τη μεταφορά υγρών σε γραμμές παραγωγής.

4. Πώς να επιλέξετε τη σωστή αντλία OH1: 5 Συμβουλές που δεν πρέπει να χάσετε

Η επιλογή μιας αντλίας OH1 δεν είναι δύσκολη—απλώς ακολουθήστε αυτά τα πέντε βήματα:

• Ξεκινήστε με το υγρό που θα μεταφερθεί:Εάν χειρίζεστε μέσα υψηλής θερμοκρασίας (όπως καυτό λάδι πάνω από 120°C), επιλέξτε ένα μοντέλο με τζάκετ ψύξης—διαφορετικά, τα ρουλεμάν θα καούν. Για μέσα υψηλού ιξώδους (όπως λάδι λίπανσης άνω των 50 cSt), προτιμήστε ένα μοντέλο με μεγαλύτερη είσοδο πτερωτής — πολύ μικρή είσοδος θα οδηγήσει σε ανεπαρκή ροή. Για όξινα μέσα (όπως το υδροχλωρικό οξύ), παραλείψτε τον κανονικό ανοξείδωτο χάλυβα και χρησιμοποιήστε Hastelloy (κράμα ανθεκτικό στη διάβρωση). Κάποτε είδα ένα εργοστάσιο να χρησιμοποιεί μια τυπική αντλία OH1 για οξύ, και διήρκεσε μόνο 6 εβδομάδες.
• Μην παραμελείτε τον ρυθμό ροής και τα περιθώρια κεφαλής:Μην επιλέγετε ποτέ μια αντλία με βάση τις «ακριβείς» ανάγκες σας σε ρυθμό ροής—προσθέστε ένα περιθώριο 10%. Για παράδειγμα, εάν πρέπει να μεταφέρετε 80 κυβικά μέτρα την ώρα, επιλέξτε ένα μοντέλο με ονομαστική τιμή 90 κυβικά μέτρα ανά ώρα. Όσον αφορά την κεφαλή (την πίεση εξόδου της αντλίας), θυμηθείτε να λάβετε υπόψη την αντίσταση του αγωγού: εάν μετακινείτε νερό ύψους 15 μέτρων μέσω σωλήνα 100 μέτρων, θα χρειαστείτε μια αντλία με κεφαλή 25 μέτρων (τα επιπλέον 10 μέτρα είναι για να ξεπεραστεί η αντίσταση του αγωγού). Η ανεπαρκής κεφαλή θα προκαλέσει την υπερφόρτωση της αντλίας και τη γρήγορη βλάβη.
• Εξετάστε το περιβάλλον εγκατάστασης:Εάν η εγκατάσταση γίνεται σε εξωτερικό χώρο, επιλέξτε ένα μοντέλο με κάλυμμα βροχής—η είσοδος νερού στο περίβλημα του ρουλεμάν θα καταστρέψει τα ρουλεμάν. Για στενούς χώρους (όπως ένα δωμάτιο πλάτους 1 μέτρου), επιλέξτε ένα οριζόντιο μοντέλο κοντού άξονα - συνολικό μήκος κάτω από 1,2 μέτρα. Εάν υπάρχει μια πηγή κραδασμών κοντά (όπως ένας συμπιεστής), προσθέστε ένα μαξιλαράκι κραδασμών—η δόνηση καταστρέφει τις σφραγίδες πιο γρήγορα από οτιδήποτε άλλο.
• Θέματα ενεργειακής απόδοσης:Οι αντλίες με ενεργειακή απόδοση πρώτης κατηγορίας εξοικονομούν 15–20% περισσότερη ηλεκτρική ενέργεια από εκείνες με απόδοση τρίτης κατηγορίας. Τρέχοντας 8 ώρες την ημέρα, αυτό είναι σχεδόν 10.000 γιουάν σε ετήσια εξοικονόμηση ηλεκτρικής ενέργειας. Το να ξοδέψετε λίγο περισσότερο εκ των προτέρων σε ένα μοντέλο υψηλής απόδοσης σίγουρα αξίζει τον κόπο.
• Επιλέξτε τα κατάλληλα αξεσουάρ:Για τοξικά μέσα όπως η μεθανόλη, αναβαθμίστε σε στεγανοποιήσεις διπλού άκρου συν ένα σύστημα υγρού στεγανοποιητικού—αυτό αποτρέπει τις διαρροές. Εάν θέλετε να παρακολουθείτε την κατάσταση του εξοπλισμού από απόσταση, εγκαταστήστε αισθητήρες δόνησης και πομπούς θερμοκρασίας. Όταν τα ρουλεμάν αρχίσουν να φθείρονται, η τιμή δόνησης θα φτάσει τα 4,5 mm/s, ενεργοποιώντας μια έγκαιρη ειδοποίηση, ώστε να μην αντιμετωπίσετε ξαφνικές βλάβες.

5. Πώς να συντηρήσετε μια αντλία OH1: 3 απλές συμβουλές (Δεν απαιτείται ειδικός)

Πολλοί άνθρωποι παραπονιούνται ότι η συντήρηση της αντλίας είναι μια ταλαιπωρία, αλλά οι αντλίες OH1 έχουν πολύ χαμηλή συντήρηση—απλώς κάντε αυτά τα τρία πράγματα:

• Καθημερινοί έλεγχοι (μέγ. 5 λεπτά): Κάθε εβδομάδα, νιώθετε τα ρουλεμάν — αν είναι πάνω από 70°C, αλλάξτε το λάδι λίπανσης. Κάθε μήνα, ελέγχετε τη στεγανοποίηση—αν η διαρροή υπερβαίνει τα 10 χιλιοστόλιτρα, αντικαταστήστε τα εξαρτήματα στεγανοποίησης. Καθαρίζετε κάθε τρίμηνο το φίλτρο εισόδου—τα βουλωμένα φίλτρα μειώνουν τη ροή. Δεν χρειάζεται καν να αποσυναρμολογήσετε την αντλία για αυτές τις εργασίες, εξοικονομώντας τον μισό χρόνο σε σύγκριση με τη διατήρηση μιας αντλίας διπλής αναρρόφησης.
• Αντιμετώπιση προβλημάτων: Ξεκινήστε με τα βασικά: Μειωμένη ροή; Πρώτα ελέγξτε το σωλήνα εισαγωγής - συνήθως ο ένοχος είναι τα βουλώματα. Στη συνέχεια, επιθεωρήστε την πτερωτή—οι πτερωτές ενός σταδίου αντικαθίστανται εύκολα. Αυξημένη δόνηση; Ελέγξτε το διάκενο του ρουλεμάν (αντικαταστήστε τα ρουλεμάν εάν το διάκενο υπερβαίνει το 0,1 mm) και ο άξονας της αντλίας—οι άξονες μιας βαθμίδας μπορούν να ισιωθούν εάν είναι λυγισμένοι, σε αντίθεση με τους άξονες πολλαπλών σταδίων που χρειάζονται πλήρη αντικατάσταση. Διαρροή σφραγίδων; Ελέγξτε την επιφάνεια στεγανοποίησης—οι γρατσουνιές μπορούν να διορθωθούν με λείανση, δεν χρειάζεται να αντικαταστήσετε ολόκληρο το συγκρότημα στεγανοποίησης.
• Ετήσια συντήρηση σε βάθος: Μία φορά το χρόνο, αποσυνδέστε το περίβλημα του ρουλεμάν και αντικαταστήστε το γράσο με βάση το λίθιο - μην το γεμίζετε υπερβολικά, απλώς γεμίστε το στο 1/2 έως 2/3 του όγκου του περιβλήματος του ρουλεμάν (η υπερπλήρωση προκαλεί υπερθέρμανση). Σφίξτε τα μπουλόνια που συνδέουν το σώμα της αντλίας με τη βάση—οι χαλαροί κοχλίες προκαλούν κακή ευθυγράμμιση του άξονα της αντλίας. Εφαρμόστε ένα στρώμα εποξειδικής ρητίνης στην πτερωτή και σφραγίστε την κοιλότητα για να αποφύγετε τη σκουριά. Όλες αυτές οι εργασίες μπορούν να γίνουν στο έδαφος — δεν απαιτείται γερανός.

Σύναψη

Στο τέλος της ημέρας, η αντλία OH1 είναι απλώς ένα συμπαγές, πρακτικό εργαλείο. Δεν έχει τα φανταχτερά χαρακτηριστικά των αντλιών πολλαπλών σταδίων, αλλά υπερέχει σε αυτό για το οποίο έχει σχεδιαστεί—εφαρμογές μεσαίας έως χαμηλής κεφαλής, σταθερή ροή και εύκολη συντήρηση. Για τις επιχειρήσεις, αυτό σημαίνει λιγότερους πονοκεφάλους και χαμηλότερο συνολικό κόστος ιδιοκτησίας κατά τη διάρκεια ζωής του εξοπλισμού.

Εάν είστε ακόμα στον φράχτη - ίσως δεν είστε σίγουροι ποιο υλικό είναι κατάλληλο για το υγρό σας ή πώς να ενσωματώσετε την αντλία στο υπάρχον σύστημά σας - μην ανησυχείτε. Η ομάδα μας στοTeffikoασχολείται με αυτά τα πράγματα κάθε μέρα. Είτε χρειάζεστε βοήθεια με την επιλογή, την υποστήριξη εγκατάστασης ή την αντιμετώπιση προβλημάτων μετά την εγκατάσταση, σας έχουμε καλύψει. Δεν χρειάζεται να μαντέψετε -απλά απλώστε το χέρι.
