Η φυγόκεντρη αντλία OH3: Η κορυφαία επιλογή για στενούς χώρους

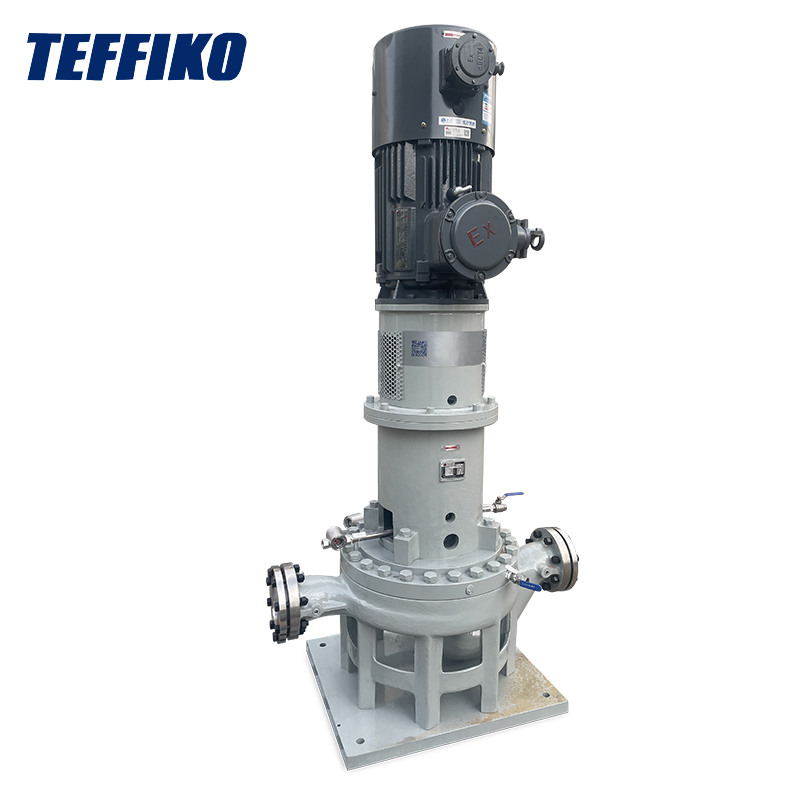

ΟΦυγοκεντρική αντλία OH3μου άφησε βαθιά εντύπωση — μπορείτε να το εντοπίσετε παντού, από τις σχάρες σωλήνων των διυλιστηρίων πετρελαίου και τα πολυσύχναστα καταστρώματα υπεράκτιων πλατφορμών μέχρι τα συστήματα αγωγών υψηλής πίεσης των σταθμών παραγωγής ενέργειας. Αυτό που το κάνει να ξεχωρίζει από άλλα μοντέλα αντλιών είναι τα αξιόπιστα και ανθεκτικά χαρακτηριστικά του: κατακόρυφος σχεδιασμός που εξοικονομεί χώρο, αρθρωτή δομή για εύκολη συναρμολόγηση και αποσυναρμολόγηση και ικανότητα αντοχής σε υψηλές θερμοκρασίες, υψηλές πιέσεις και διαβρωτικά μέσα. Είναι σαν να σχεδιάστηκε ειδικά για να λύνει τα πιο συνηθισμένα δύσκολα προβλήματα σε βιομηχανικές ρυθμίσεις. Παρακάτω, θα αναλύσω τα βασικά του στοιχεία, την πραγματική αρχή λειτουργίας και πώς αυτά τα σχέδια προσαρμόζονται στις πραγματικές συνθήκες λειτουργίας του εργοστασίου.

I. Βασικά δομικά στοιχεία

Η απόδοση του OH3 δεν είναι κενή συζήτηση — κάθε εξάρτημα έχει σχεδιαστεί με ακρίβεια για να στοχεύει σε σημεία βιομηχανικού πόνου. Ας τα αναλύσουμε ένα προς ένα:

1.1 Κατακόρυφος αρθρωτός βραχίονας ρουλεμάν

Σε αντίθεση με τις οριζόντιες αντλίες όπως το OH1, που ενσωματώνουν το περίβλημα του ρουλεμάν με το σώμα της αντλίας, το OH3 υιοθετεί ένα ανεξάρτητο αρθρωτό στήριγμα ρουλεμάν τοποθετημένο κάθετα πάνω από το περίβλημα της αντλίας. Αυτός ο σχεδιασμός είναι μια επαναστατική ανακάλυψη για βιομηχανικά σενάρια:

• Φέρουσα ικανότητα κορυφαίας βαθμίδας: Το στήριγμα ρουλεμάν είναι κατασκευασμένο από χυτοσίδηρο βαρέως τύπου ή όλκιμο σίδηρο, με ελάχιστο πάχος τοιχώματος 15 mm, πλήρως ικανό να αντέξει τα φορτία ακροφυσίων που καθορίζονται από το πρότυπο API 610. Δεν το έχω δει ποτέ να υποφέρει από κακή ευθυγράμμιση του άξονα λόγω θερμικής διαστολής, συστολής ή δόνησης του αγωγού - η σταθερότητά του είναι εξαιρετική.
• Αβίαστη συντήρηση: Στεγάζει ένα κυλινδρικό ρουλεμάν κυλίνδρων διπλής σειράς "back-to-back" στο εσωτερικό, το οποίο μπορεί να αντέξει τόσο τις ακτινικές όσο και τις αξονικές δυνάμεις. Το πιο σημαντικό, δεν χρειάζεται να αποσυναρμολογήσετε τους αγωγούς εισόδου και εξόδου. απλά πρέπει να αφαιρέσετε το στήριγμα ρουλεμάν από την κορυφή για επιθεώρηση και επισκευή, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας.

1.2 Πτερωτή μονής σταδίου και περίβλημα διπλού όγκου

Ο συνδυασμός πτερωτής και σπειρών ταιριάζει απόλυτα, βελτιστοποιημένος μέσω της Υπολογιστικής Ρευστοδυναμικής (CFD). Όλα τα μοντέλα με διάμετρο ≥ DN80 διατίθενται στάνταρ με διπλό σπειροειδές — αυτή η μικρή τροποποίηση διπλασιάζει την απόδοση και τη σταθερότητα:

• Στιβαρή και εξαιρετικά σχεδιασμένη πτερωτή: Διατίθεται από ανοξείδωτο χάλυβα 316L ή Hastelloy, προσφέρει εξαιρετική αντοχή στη διάβρωση. Οι λεπίδες με καμπύλη προς τα πίσω ελαχιστοποιούν την αναταραχή του υγρού, με αποτέλεσμα την εκπληκτικά υψηλή απόδοση μεταφοράς ενέργειας. Είναι στερεωμένο μόνο στο ένα άκρο του άξονα της αντλίας με ασφαλιστικό παξιμάδι και δεν θα έχει αξονική κίνηση κατά τη λειτουργία — το έλεγξα ειδικά κατά τη συντήρηση και παραμένει σταθερά στη θέση του ακόμη και σε χρήση υψηλής έντασης.
• Το διπλό σπειροειδές λύνει ένα βασικό σημείο πόνου: Οι συνηθισμένοι μεμονωμένοι βολβοί δημιουργούν μη ισορροπημένες ακτινικές δυνάμεις υπό συνθήκες υψηλής ροής, οι οποίες φθείρουν τον άξονα και τα ρουλεμάν με την πάροδο του χρόνου. Ωστόσο, η διπλή έλικα του OH3 χωρίζει το υγρό σε δύο διαδρομές μέσω συμμετρικών καναλιών ροής, αντισταθμίζοντας το 90% των ακτινικών δυνάμεων, μειώνοντας σημαντικά την εκτροπή του άξονα και τη φθορά του ρουλεμάν - από την εμπειρία μου, αυτό μπορεί να παρατείνει τη διάρκεια ζωής της αντλίας κατά αρκετά χρόνια.

1.3 Σύστημα στεγανοποίησης συμβατό με το API 682

Η διαρροή είναι ένας θανατηφόρος κίνδυνος κατά τη μεταφορά μέσων υψηλής πίεσης, τοξικών ή υψηλής θερμοκρασίας — αλλά το σύστημα στεγανοποίησης του OH3 εξαλείφει εντελώς αυτήν την ανησυχία:

• Σταθερή και αξιόπιστη βασική διαμόρφωση: Διατίθεται στάνταρ με μηχανική σφράγιση ενός άκρου, με επιφάνειες στεγανοποίησης καρβιδίου του πυριτίου-γραφίτη. Αν και δεν είναι φανταχτερό, επαρκεί πλήρως για μη επικίνδυνα μέσα. Το χρησιμοποιώ συνεχώς για μήνες χωρίς προβλήματα διαρροής.
• Ιδιαίτερα στοχευμένη επιλογή αναβάθμισης: Για τη μεταφορά τοξικών ή άκρως διαβρωτικών μέσων, μπορεί να αναβαθμιστεί σε μηχανική σφράγιση διπλού άκρου με σύστημα υγρών απομόνωσης, ελέγχοντας τη διαρροή στα ≤5 ml/h — πολύ χαμηλότερα από το όριο των 20 ml/h των παραδοσιακών σφραγίδων συσκευασίας. Ένα τέτοιο περιθώριο ασφαλείας είναι καθησυχαστικό κατά το χειρισμό επικίνδυνων ουσιών.

1.4 Σχεδιασμός απευθείας σύνδεσης κάθετου αγωγού

Ο σχεδιασμός "απευθείας σύνδεσης αγωγού" είναι σωτήριος για στενούς χώρους και ανάγκες εξοικονόμησης ενέργειας. Οι φλάντζες εισόδου και εξόδου είναι ακριβώς ευθυγραμμισμένες με την κεντρική γραμμή του αγωγού, εξαλείφοντας την ανάγκη για πρόσθετες βάσεις στήριξης και τα πλεονεκτήματα είναι εμφανή από την πρώτη μέρα χρήσης:

• Εξαιρετική αξιοποίηση χώρου: Το μοντέλο DN200 έχει ύψος αντλίας μόνο 1,0-1,5 μέτρα, μειώνοντας την επιφάνεια δαπέδου κατά 60% σε σύγκριση με οριζόντιες αντλίες με τον ίδιο ρυθμό ροής. Αυτό το πλεονέκτημα είναι ζωτικής σημασίας σε υπεράκτιες πλατφόρμες ή πολυσύχναστες σχάρες σωλήνων διυλιστηρίου — μπορεί να εγκατασταθεί σε θέσεις που δεν είναι προσβάσιμες σε άλλα μοντέλα αντλιών.
• Σημαντικό αποτέλεσμα εξοικονόμησης ενέργειας: Λιγότερες γωνίες αγωγού μειώνουν την απώλεια πίεσης και η μακροχρόνια χρήση μπορεί να μειώσει την κατανάλωση ενέργειας ολόκληρου του συστήματος κατά 5%-8%. Αν και η αρχική εξοικονόμηση κόστους δεν είναι σημαντική, αθροίζονται με την πάροδο του χρόνου, καθιστώντας την ευχάριστη έκπληξη για τους διευθυντές εργοστασίων που επικεντρώνονται στο κόστος.

II. Λεπτομερής Αρχή Εργασίας

Στον πυρήνα του, το OH3 λειτουργεί με βάση τη φυγόκεντρη δύναμη, αλλά κάθε σύνδεσμος μεταφοράς ρευστού έχει βελτιστοποιηθεί για να ανταποκρίνεται στις απαιτήσεις υψηλής πίεσης και υψηλής σταθερότητας. Θα το αναλύσω βήμα προς βήμα σε απλή γλώσσα:

Βήμα 1: Αναρρόφηση υγρού

Το υγρό εισέρχεται στην αντλία μέσω της απευθείας συνδεδεμένης φλάντζας εισόδου. Η ακριβής ευθυγράμμιση μεταξύ της φλάντζας και του αγωγού εξασφαλίζει ομαλή ροή ρευστού (χωρίς ακατάστατο στροβιλισμό) και το γυαλισμένο εσωτερικό τοίχωμα του καναλιού ροής εισόδου μειώνει την αντίσταση τριβής. Αυτό διασφαλίζει ότι το υγρό ρέει ομοιόμορφα προς την πτερωτή — Έχω παρατηρήσει ότι σπάνια υφίσταται σπηλαίωση, ένα κοινό πρόβλημα με φθηνότερες αντλίες.

Βήμα 2: Μεταφορά ενέργειας από το στροφείο

Ο κινητήρας οδηγεί τον άξονα της αντλίας να περιστρέφεται μέσω ενός εύκαμπτου συνδέσμου, με αποτέλεσμα η φτερωτή να λειτουργεί με υψηλή ταχύτητα 1450-2900 σ.α.λ. Η φυγόκεντρη δύναμη σπρώχνει το ρευστό από το κέντρο της πτερωτής προς τις άκρες της και καθώς το ρευστό περνά μέσα από τις καμπύλες προς τα πίσω πτερύγια, τόσο η ταχύτητα όσο και η πίεση αυξάνονται ταυτόχρονα. Αυτό το βήμα είναι ο βασικός κρίκος για τη μετατροπή της μηχανικής ενέργειας του κινητήρα σε υγρή ενέργεια και είναι το κλειδί για τη λειτουργία της αντλίας.

Βήμα 3: Μετατροπή πίεσης στον διπλό όγκο

Στη συνέχεια, το υγρό υψηλής ταχύτητας εισέρχεται στη διπλή έλικα. Η περιοχή διατομής του σπειροειδούς καναλιού ροής του σπειροειδούς διαστέλλεται σταδιακά, επιβραδύνοντας το ρευστό και μετατρέποντας το μεγαλύτερο μέρος της κινητικής του ενέργειας σε στατική πίεση (μια διαδικασία που ονομάζεται "διάχυση"). Ο συμμετρικός σχεδιασμός εξασφαλίζει ομοιόμορφη κατανομή πίεσης, αντισταθμίζοντας τις ακτινικές δυνάμεις και διατηρεί τον άξονα της αντλίας να περιστρέφεται ομαλά — ακόμη και υπό πλήρες φορτίο, δεν υπάρχει ταλάντευση.

Βήμα 4: Σφράγιση και εκκένωση υγρού

Πριν εκφορτιστεί μέσω της φλάντζας εξόδου, το υγρό διέρχεται από το σύστημα μηχανικής στεγανοποίησης. Κάτω από τη δράση ενός ελατηρίου, οι σταθεροί και περιστρεφόμενοι δακτύλιοι στεγανοποίησης εφαρμόζουν σφιχτά μεταξύ τους, σχηματίζοντας ένα σφιχτό φράγμα. Ακόμη και όταν μεταφέρω μέσα υψηλής πίεσης, δεν αντιμετώπισα ποτέ προβλήματα διαρροής. Τέλος, το υπό πίεση υγρό εισέρχεται στον κατάντη αγωγό για να καλύψει τις ανάγκες των επόμενων διεργασιών.

Βήμα 5: Σταθερή υποστήριξη ρουλεμάν και συστήματος άξονα

Κατά τη λειτουργία της αντλίας, τα ρουλεμάν κυλίνδρων διπλής σειράς στον αρθρωτό βραχίονα ρουλεμάν υποστηρίζουν συνεχώς τον περιστρεφόμενο άξονα της αντλίας, απορροφώντας τις ακτινικές δυνάμεις που δημιουργούνται από τη ροή του ρευστού και τις αξονικές δυνάμεις που δημιουργούνται από την ώθηση της πτερωτής. Το ενσωματωμένο σύστημα λίπανσης με πιτσίλισμα διατηρεί τα ρουλεμάν δροσερά — το έχω δει να λειτουργεί στους 425°C χωρίς υπερθέρμανση. Επιπλέον, απαιτεί ελάχιστη συντήρηση. χρειάζεται μόνο να ελέγξετε τη στάθμη του λιπαντικού κατά τη διάρκεια επιθεωρήσεων ρουτίνας.

III. Σύγκριση με άλλες αντλίες της σειράς OH

Για να δείξουμε διαισθητικά τα πλεονεκτήματα του OH3, το συγκρίνουμε με δύο άλλες κοινές αντλίες σειράς OH (OH1 και OH2) σύμφωνα με το πρότυπο API 610:

Σύναψη

Από προσωπική εμπειρία, μπορώ με βεβαιότητα να πω ότι το OH3 δεν είναι μόνο ένα ώριμο προϊόν που συμμορφώνεται με το πρότυπο API 610, αλλά και αντανάκλαση της εις βάθος κατανόησης της βιομηχανικής αξιοπιστίας και των λεπτομερειών μηχανικής από την Teffiko. Δεν διαθέτει φανταχτερά ή άχρηστα χαρακτηριστικά — κάθε εξάρτημα εξυπηρετεί έναν πρακτικό σκοπό, επιλύοντας αποτελεσματικά προβλήματα όπως εξοικονόμηση χώρου, εύκολη συντήρηση, αντοχή σε ακραίες συνθήκες και πρόληψη διαρροών.

Ομολογουμένως, δεν είναι η φθηνότερη επιλογή στην αγορά και έχω διαπιστώσει ότι το αρθρωτό στήριγμα ρουλεμάν είναι πράγματι λίγο βαρύ. Ωστόσο, η αξιοπιστία του είναι υπεραρκετή για να αντισταθμίσει το αρχικό κόστος επένδυσης. Η Teffiko δεν πουλά μόνο εξοπλισμό — παρέχει επαγγελματικές συμβουλές επιλογής και υποστήριξη πλήρους κύκλου ζωής. Έχω συμβουλευτεί την ομάδα τους αρκετές φορές με ερωτήσεις και πάντα λαμβάνω άμεσες απαντήσεις. Αυτό το μοντέλο συνεργασίας επιτρέπει στα εργοστάσια να λειτουργούν συνεχώς και ομαλά.

Για περισσότερες λύσεις και πραγματικές περιπτώσεις, επισκεφθείτε την επίσημη ιστοσελίδα:www.teffiko.com.
