Ποια είναι η διαφορά μεταξύ των φυγόκεντρων αντλιών OH3 και OH4;

Στο πρότυπο API 610, οι αντλίες OH (Overhung) είναι μια κατηγορία φυγόκεντρων αντλιών με την πτερωτή τοποθετημένη στο άκρο ενός άξονα που υποστηρίζεται από ρουλεμάν μόνο στη μία πλευρά. Μεταξύ αυτών, οι αντλίες OH3 και OH4 είναι και οι δύο οριζόντιες φυγοκεντρικές αντλίες, αλλά διαφέρουν σημαντικά ως προς το σχεδιασμό, τις απαιτήσεις συντήρησης και την καταλληλότητα εφαρμογής.

Η κατανόηση αυτών των διαφορών μπορεί να βοηθήσει τους μηχανικούς και τους τελικούς χρήστες να επιλέξουν την καταλληλότερη αντλία για τις συνθήκες λειτουργίας τους.

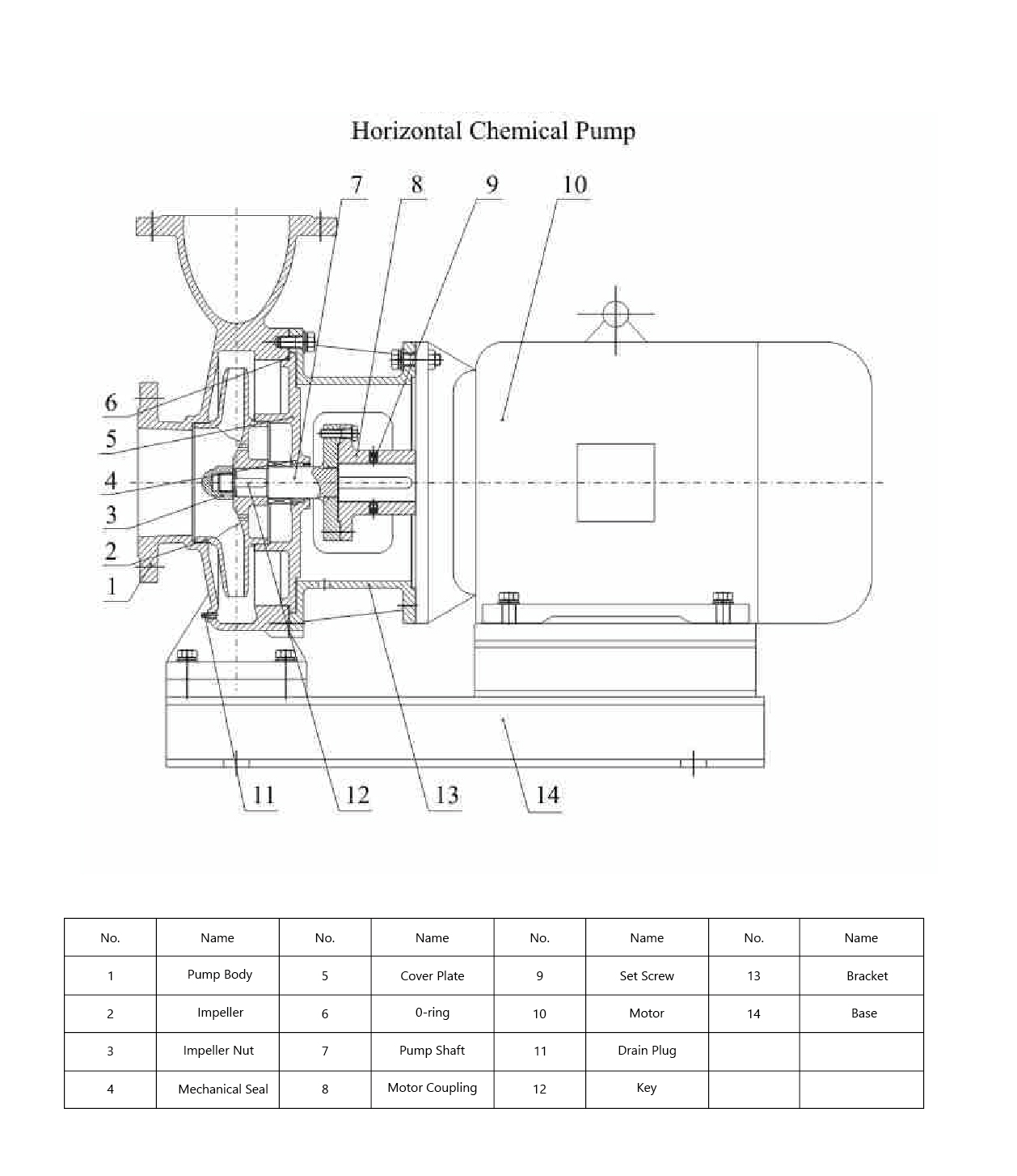

Φυγοκεντρική αντλία OH3Σχέδιο

Μια αντλία OH3 είναι μια προεξέχουσα φυγόκεντρη αντλία εξοπλισμένη με ανεξάρτητο πλαίσιο ρουλεμάν.

Τα βασικά χαρακτηριστικά του περιλαμβάνουν:

• Ξεχωριστός άξονας αντλίας και άξονας κινητήρα
• Σύνδεση ζεύξης μεταξύ αντλίας και κινητήρα
• Ανεξάρτητο περίβλημα ρουλεμάν και σύστημα λίπανσης
• Υψηλότερη ακαμψία άξονα και ικανότητα μεταφοράς φορτίου
• Ευκολότερη συντήρηση και αντικατάσταση εξαρτημάτων

Παρόλο που το OH3 εξακολουθεί να ταξινομείται ως αντλία προεξοχής, πράγμα που σημαίνει ότι η πτερωτή είναι τοποθετημένη στο άκρο προεξοχής του άξονα, το ανεξάρτητο πλαίσιο ρουλεμάν παρέχει βελτιωμένη υποστήριξη του ρότορα και λειτουργική σταθερότητα σε σύγκριση με πιο συμπαγή σχέδια.

Φυγοκεντρική αντλία OH4Σχέδιο

Μια αντλία OH4 είναι μια φυγοκεντρική αντλία κλειστής σύζευξης.

Τα κύρια χαρακτηριστικά του περιλαμβάνουν:

• Συμπαγές, ενσωματωμένο συγκρότημα αντλίας και κινητήρα
• Χωρίς ανεξάρτητο πλαίσιο ρουλεμάν
• Ο άξονας κινητήρα υποστηρίζει το φορτίο του ρότορα της αντλίας
• Δεν απαιτείται εύκαμπτος σύνδεσμος
• Μειωμένος χώρος εγκατάστασης και συνολικό βάρος

Επειδή ο κινητήρας και η αντλία είναι στενά ενσωματωμένα, οι αντλίες OH4 προσφέρουν απλούστερο σχεδιασμό με λιγότερα εξαρτήματα, καθιστώντας τις μια οικονομικά αποδοτική λύση για πολλές βιομηχανικές εφαρμογές.

Σύγκριση επιδόσεων και εφαρμογών
Τυπικές εφαρμογές των αντλιών OH3

Λόγω της στιβαρής κατασκευής τους και της ανεξάρτητης στήριξης ρουλεμάν, οι αντλίες OH3 χρησιμοποιούνται συνήθως σε:

• Πετροχημική επεξεργασία
• Εγκαταστάσεις πετρελαίου και φυσικού αερίου
• Σταθμοί παραγωγής ηλεκτρικής ενέργειας
• Μεταφορά υγρού σε υψηλή θερμοκρασία
• Βιομηχανικές υπηρεσίες συνεχούς λειτουργίας
• Εφαρμογές που απαιτούν υψηλή αξιοπιστία

Οι αντλίες OH3 επιλέγονται συχνά για απαιτητικές συνθήκες διεργασίας όπου η μεγάλη διάρκεια ζωής και η λειτουργική σταθερότητα είναι κρίσιμες.

Τυπικές εφαρμογές των αντλιών OH4

Οι αντλίες OH4 είναι γενικά κατάλληλες για:

• Βιομηχανικά συστήματα ύδρευσης
• Κυκλοφορία νερού ψύξης
• Υπηρεσίες κοινής ωφέλειας
• Βιομηχανικές διεργασίες ελαφρού έως μεσαίου τύπου
• Εγκαταστάσεις με περιορισμένο χώρο

Ο συμπαγής σχεδιασμός και το χαμηλότερο κόστος εγκατάστασης τα καθιστούν ελκυστική επιλογή για εφαρμογές όπου οι συνθήκες λειτουργίας είναι λιγότερο αυστηρές.

OH3 έναντι OH4: Βασικές διαφορές

Πώς να επιλέξετε μεταξύ αντλιών OH3 και OH4

Η επιλογή μεταξύ μιας αντλίας OH3 και μιας αντλίας OH4 εξαρτάται από τις συγκεκριμένες απαιτήσεις λειτουργίας της εφαρμογής.

Μια αντλία OH3 είναι γενικά η καλύτερη επιλογή όταν:

• Απαιτείται υψηλή αξιοπιστία
• Το σύστημα λειτουργεί συνεχώς
• Οι θερμοκρασίες της διαδικασίας είναι αυξημένες
• Τα μηχανικά φορτία είναι σημαντικά
• Η προσβασιμότητα στη συντήρηση είναι σημαντική

Μια αντλία OH4 προτιμάται συχνά όταν:

• Ο χώρος είναι περιορισμένος
• Η απλότητα εγκατάστασης είναι προτεραιότητα
• Οι δημοσιονομικές εκτιμήσεις είναι σημαντικές
• Οι συνθήκες λειτουργίας είναι σχετικά μέτριες

Κατά την επιλογή μιας αντλίας, οι μηχανικοί θα πρέπει να αξιολογούν παράγοντες όπως ο ρυθμός ροής, η πίεση εκκένωσης, τα χαρακτηριστικά υγρού, η θερμοκρασία λειτουργίας, οι απαιτήσεις συντήρησης και το κόστος κύκλου ζωής αντί να βασίζονται αποκλειστικά στην ταξινόμηση της αντλίας.

Σύναψη

Και οι δύο αντλίες OH3 και OH4 είναι φυγοκεντρικές αντλίες με οριζόντια προεξοχή που ορίζονται από το API 610, αλλά έχουν σχεδιαστεί με διαφορετικές προτεραιότητες.

Οι αντλίες OH3 δίνουν έμφαση στην αξιοπιστία, την ανθεκτικότητα και την καταλληλότητα για απαιτητικές εφαρμογές διεργασιών, ενώ οι αντλίες OH4 δίνουν έμφαση στη συμπαγή, την απλότητα και την αποδοτικότητα κόστους.

Κατανοώντας τα πλεονεκτήματα και τους περιορισμούς κάθε σχεδίου, οι χρήστες μπορούν να επιλέξουν τον τύπο αντλίας που ταιριάζει καλύτερα στις λειτουργικές ανάγκες τους και να επιτύχουν τη βέλτιστη απόδοση του συστήματος.
