Στον τομέα της βιομηχανικής μεταφοράς υγρών, η επιλογή των φυγοκεντρικών αντλιών επηρεάζει άμεσα την αποτελεσματικότητα του συστήματος και τη λειτουργική σταθερότητα. OH1 και OH2, ως κοινοί δομικοί τύποι φυγοκεντρικών αντλιών, αν και και οι δύο ανήκουν στην κατηγορία των οριζόντιων φυγοκεντρικών αντλιών ενός σταδίου, έχουν σημαντικές διαφορές στις έννοιες του σχεδιασμού και τις πρακτικές εφαρμογές. Ακολουθεί μια ανάλυση από τέσσερις διαστάσεις: δομικό σχεδιασμό, παραμέτρους απόδοσης, εφαρμοστέα σενάρια και έξοδα συντήρησης.

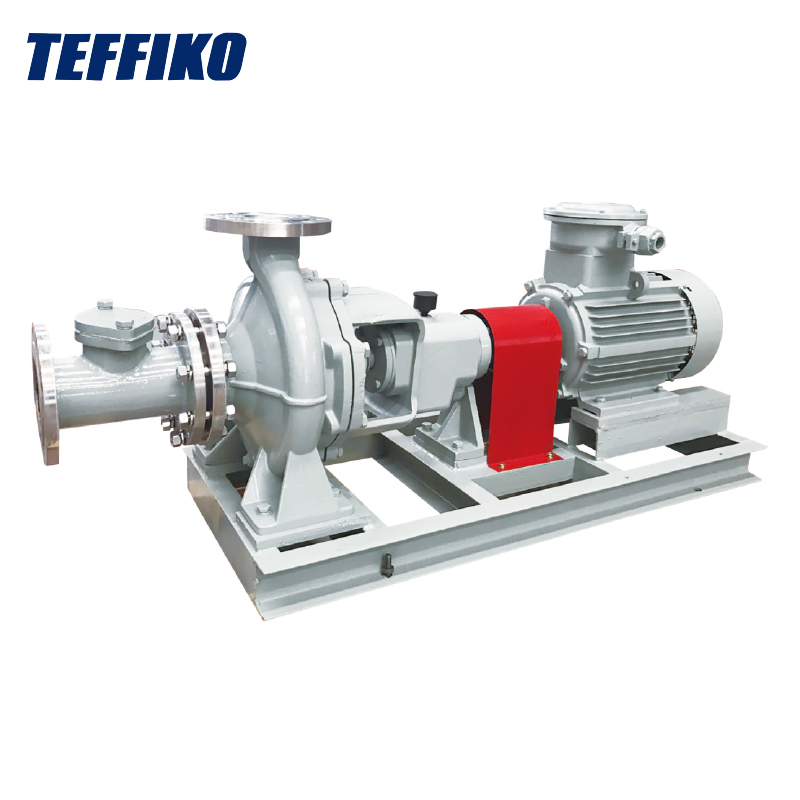

ΟOH1 φυγοκεντρική αντλίαυιοθετεί ένα σχεδιασμό πρόβολου, με την πτερωτή να τοποθετείται απευθείας στο εκτεταμένο άκρο του κινητήρα του κινητήρα και να υποστηρίζεται μόνο από το ρουλεμάν του κινητήρα. Αυτή η δομή εξαλείφει την ανάγκη για ένα ανεξάρτητο κιβώτιο εδράνου για το σώμα της αντλίας, με αποτέλεσμα μια πιο συμπαγή συνολική αξονική διάσταση, η οποία είναι κατάλληλη για περιβάλλοντα εγκατάστασης με περιορισμένο χώρο. Ωστόσο, η δομή του προβόλου αναγκάζει την αξονική δύναμη στην πτερωτή να βαρύνει πλήρως το ρουλεμάν του κινητήρα, η οποία είναι επιρρεπής στην επιτάχυνση της φθοράς των εδράνων κατά τη διάρκεια της μακροπρόθεσμης λειτουργίας.

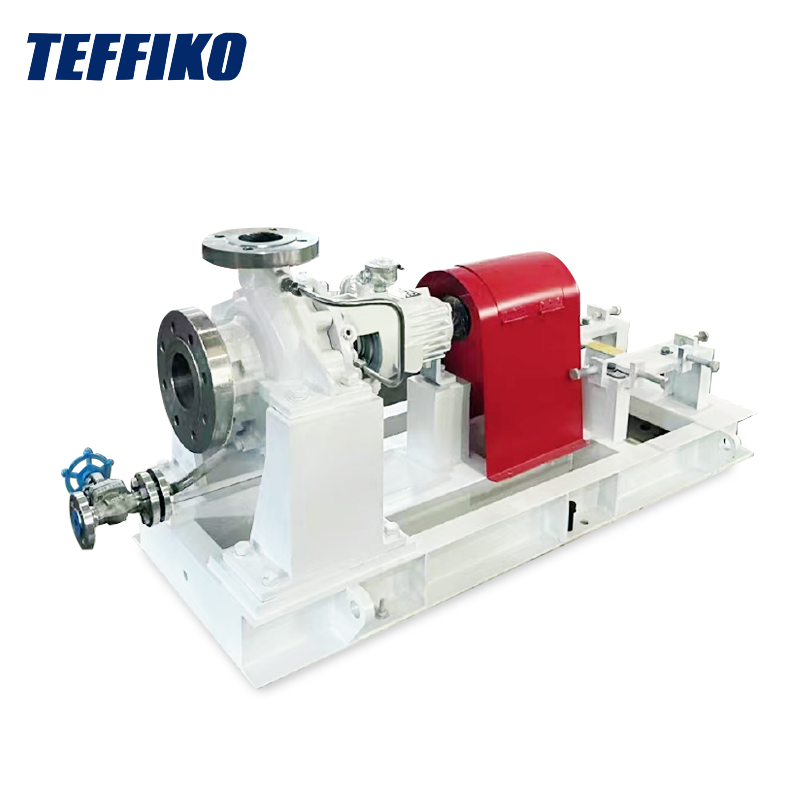

ΟOH2 φυγοκεντρική αντλίαείναι εξοπλισμένο με ένα ανεξάρτητο κιβώτιο εδράνου και ο πτερωτής υποστηρίζεται τόσο από το άκρο της αντλίας όσο και από το άκρο του κινητήρα και από τις δύο πλευρές, σχηματίζοντας δομή διπλής υποστήριξης. Αυτό το σχέδιο s
Εξισορρόπηση της αξονικής δύναμης μέσω του ρουλεμάν στο κιβώτιο εδράνου, μειώνοντας σημαντικά το φορτίο στο ρουλεμάν και η λειτουργική σταθερότητα βελτιώνεται σημαντικά, αλλά ο συνολικός όγκος είναι μεγαλύτερος από αυτόν του τύπου OH1.
Λόγω των διαρθρωτικών περιορισμών, η ονομαστική πίεση εργασίας της φυγοκεντρικής αντλίας OH1 συνήθως δεν υπερβαίνει τα 1,6MPa, καθιστώντας την κατάλληλη για σενάρια μεταφοράς μέσης και χαμηλής πίεσης. Ο τύπος OH2, μέσω ενισχυμένου σχεδιασμού στήριξης και σφράγισης, μπορεί να αντέξει μια πίεση μεγαλύτερη από 2,5MPa και είναι πιο κατάλληλη για συστήματα αγωγών υψηλής πίεσης.
Κάτω από την ίδια κατάσταση ρυθμού ροής, η καμπύλη απόδοσης της φυγοκεντρικής αντλίας OH2 είναι πιο επίπεδη και η απόδοση αποσυντίθεται πιο αργά όταν αποκλίνει από την κατάσταση λειτουργίας του σχεδιασμού. Ο τύπος OH1 έχει υψηλότερη απόδοση κοντά στην ονομαστική κατάσταση λειτουργίας, αλλά η προσαρμοστικότητά του σε μεταβλητές συνθήκες εργασίας είναι ασθενέστερη.
Επειδή η φυγοκεντρική αντλία OH1 δεν έχει ανεξάρτητο κιβώτιο εδράνου, η αντικατάσταση του ρουλεμάν απαιτεί αποσυναρμολόγηση της σύνδεσης μεταξύ του κινητήρα και του σώματος της αντλίας και η ώρα εργασίας της ενιαίας συντήρησης είναι μεγαλύτερη. Ωστόσο, η δομή του είναι απλή και το κόστος των ανταλλακτικών είναι χαμηλότερο. Παρόλο που ο τύπος OH2 έχει ένα ανεξάρτητο σχεδιασμένο κιβώτιο εδράνου, το οποίο καθιστά την καθημερινή συντήρηση πιο βολική και επιτρέπει την ξεχωριστή αντικατάσταση του άκρου της αντλίας, το κόστος αγοράς των ειδικών ρουλεμάν και των σφραγίδων είναι σχετικά υψηλότερο. Κατά την επιλογή του τύπου, είναι απαραίτητο να εξεταστεί διεξοδικά ο προϋπολογισμός του κύκλου λειτουργίας και της συντήρησης εξοπλισμού.
Ο τύπος OH1, με την απλή δομή του, είναι το πλέον κατάλληλο για "συνθήκες φωτός", όπως η παροχή αστικού νερού και η αποστράγγιση, η γεωργική άρδευση, η οποία περιλαμβάνει χαμηλή πίεση και μικρή ροή. Το χαμηλό κόστος αγοράς και συντήρησης μπορεί να δώσει πλήρη παιχνίδι στην αξία του, καθιστώντας το κόστος - αποτελεσματική επιλογή. Ωστόσο, σε περιβάλλοντα υψηλής ανύψωσης και υψηλής ταχύτητας, η διάρκεια ζωής του εδράνου θα μειωθεί σημαντικά λόγω του ελαττώματος του προβόλου. Ο τύπος OH2, με το σχεδιασμό υποστήριξης του Span - έχει γίνει μια μακροπρόθεσμη αξιόπιστη επιλογή για "συνθήκες βαρέων καθηκόντων", όπως χημικές διαδικασίες υψηλής πίεσης και παροχή νερού του λέβητα. Όχι μόνο η διάρκεια ζωής του υπό υψηλό φορτίο εκτείνεται κατά περισσότερο από 50% σε σύγκριση με τον τύπο OH1, αλλά και η σφράγιση του άξονα μειώνει τη διαρροή λόγω της παραμόρφωσης των μικρών άξονα και μπορεί να μειώσει τη βλάβη κόπωσης των αγωγών και των θεμελίων λόγω του χαρακτηριστικού του δόνησης.
Για υψηλής ποιότητας φυγοκεντρικές αντλίες και επαγγελματική υποστήριξη, ίσως θελήσετε να μάθετεΤίφικο(δικτυακός τόπος:www.teffiko.com). Η επένδυση σε κατάλληλα προϊόντα και υπηρεσίες μπορεί να εξασφαλίσει ομαλή λειτουργία, να βελτιώσει την αποτελεσματικότητα και να σας δώσει ειρήνη.
