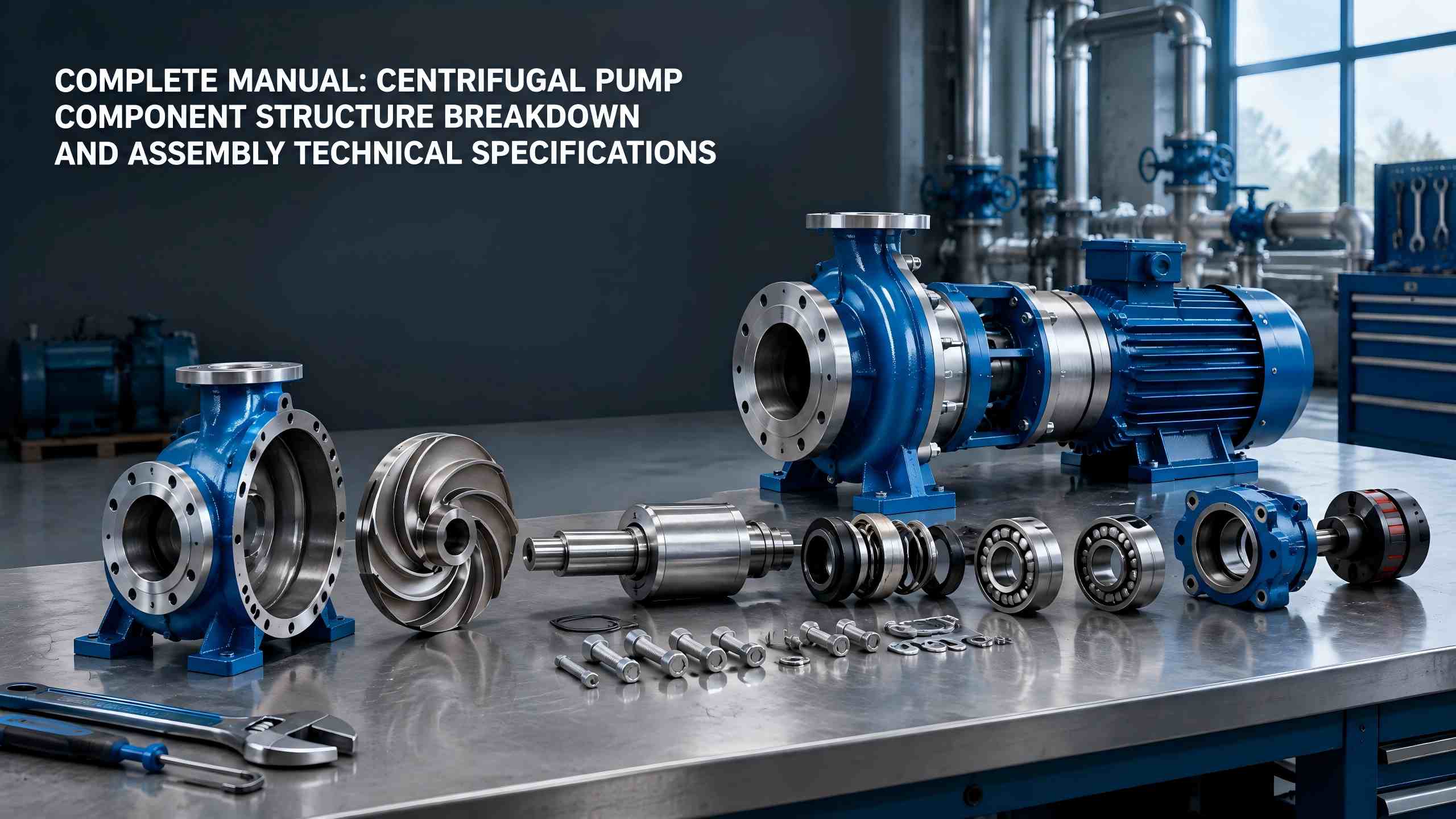

Τεχνικές προδιαγραφές καταστροφής και συναρμολόγησης εξαρτημάτων φυγοκεντρικής αντλίας

Φυγοκεντρικές αντλίεςχρησιμοποιούνται ευρέως στη βιομηχανική παροχή νερού-αποχέτευσης, HVAC, μεταφορά χημικών υγρών, δημοτική παροχή νερού και άλλους τομείς. Αυτό το έγγραφο εξηγεί αναλυτικά τη δομή και τις λειτουργίες των εξαρτημάτων του πυρήνα, των συγκροτημάτων προστασίας στεγανοποίησης και των βοηθητικών εξαρτημάτων τουTeffikoφυγοκεντρικές αντλίες. Παρέχει επίσης πλήρεις προετοιμασίες πριν από τη συναρμολόγηση, τυπικές διαδικασίες και τεχνικές απαιτήσεις για να βοηθήσει τους χρήστες να μειώσουν τα ποσοστά αστοχίας εξοπλισμού από την πηγή.

I. Συγκροτήματα σφράγισης και προστασίας φυγοκεντρικής αντλίας

Τα συγκροτήματα στεγανοποίησης και προστασίας καθορίζουν τη στεγανότητα, τη λειτουργική σταθερότητα και τη διάρκεια ζωής των αντλιών νερού. Περιλαμβάνουν κυρίως στοιχεία στεγανοποίησης, ρουλεμάν, περιβλήματα ρουλεμάν και άλλα μέρη και χρησιμεύουν ως κρίσιμα εξαρτήματα για την πρόληψη διαρροής νερού, μη φυσιολογικού θορύβου, κραδασμών και αστοχιών κρίσεων.

Μηχανικές σφραγίδες και σφραγίδες συσκευασίας

Οι κοινές δομές στεγανοποίησης για φυγοκεντρικές αντλίες εμπίπτουν σε δύο κατηγορίες: μηχανικές στεγανοποιήσεις και σφραγίδες συσκευασίας. Μια μηχανική στεγανοποίηση αποτελείται από έναν περιστρεφόμενο δακτύλιο, ένα σταθερό δακτύλιο, ελατήρια και δακτυλίους στεγανοποίησης. Οι ακραίες όψεις του ταιριάζουν με ακρίβεια για απόδοση σχεδόν μηδενικής διαρροής, με ιδιότητες ανθεκτικές στη φθορά και σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για βιομηχανικές συνθήκες λειτουργίας υψηλής πίεσης και υψηλής ταχύτητας.

Οι σφραγίδες συσκευασίας υιοθετούν εύκαμπτα υλικά πλήρωσης από γραφίτη και PTFE για σφράγιση. Διαθέτοντας απλή δομή, εύκολη συντήρηση και χαμηλό κόστος, εφαρμόζονται ως επί το πλείστον σε αντλίες πολιτικού νερού και μικρές φυγοκεντρικές αντλίες χαμηλής πίεσης. Το μειονέκτημά τους έγκειται στη μικρή διαρροή νερού κατά τη λειτουργία, που απαιτεί περιοδική σύσφιξη ή αντικατάσταση της συσκευασίας.

Ρουλεμάν και περιβλήματα ρουλεμάν

Τα ρουλεμάν υποστηρίζουν την περιστροφή υψηλής ταχύτητας του άξονα της αντλίας, μειώνουν τη μηχανική αντίσταση τριβής και εξασφαλίζουν ομαλή, χωρίς μετατόπιση και χωρίς τρεμούλιασμα λειτουργία του άξονα. Το περίβλημα του ρουλεμάν λειτουργεί ως προστατευτικό περίβλημα για ρουλεμάν. Αποθηκεύει λιπαντικό λάδι και γράσο εσωτερικά για να παρέχει συνεχή λίπανση και απαγωγή θερμότητας για τα ρουλεμάν, έτσι ώστε να αποτρέπεται η υπερθέρμανση, το κάψιμο και η σύλληψη του ρουλεμάν.

II. Βοηθητικά συγκροτήματα αντιστοίχισης για φυγόκεντρες αντλίες

Τα βοηθητικά συγκροτήματα δεν εκτελούν απευθείας εργασία ρευστού, ωστόσο εγγυώνται την ασφαλή, σταθερή και τυπική λειτουργία του πλήρους εξοπλισμού και αποτελούν αναπόσπαστο μέρος ενός πλήρους συστήματος φυγοκεντρικής αντλίας.

• Φλάντζες εισόδου και εξόδου: Πραγματοποιήστε την τυπική σύνδεση μεταξύ της αντλίας νερού και των σωληνώσεων, διασφαλίστε τη στεγανότητα των αρμών και αποτρέψτε τη διαρροή νερού και τη διαρροή αέρα.
• Βάση και ζεύξη: Η βάση ασφαλίζει ολόκληρη τη μονάδα και μειώνει τους λειτουργικούς κραδασμούς. ο σύνδεσμος συνδέει τον άξονα της αντλίας και τον άξονα του κινητήρα για να επιτευχθεί σύγχρονη μετάδοση ισχύος.
• Βαλβίδα απελευθέρωσης αέρα και βαλβίδα αποστράγγισης: Η απελευθέρωση αέρα κατά την εκκίνηση εξαλείφει την απόφραξη του αέρα και τη σπηλαίωση. Η αποστράγγιση κατά την απενεργοποίηση αποτρέπει το πάγωμα και τη διάβρωση για την προστασία των εσωτερικών εξαρτημάτων.

III. Προετοιμασίες προσυναρμολόγησης για φυγόκεντρες αντλίες

Η ποιότητα συναρμολόγησης των φυγοκεντρικών αντλιών έχει άμεσο αντίκτυπο στην απόδοση λειτουργίας και τη διάρκεια ζωής. Πρέπει να ολοκληρώνονται τυποποιημένες προετοιμασίες πριν από την επίσημη συναρμολόγηση για να αποφευχθεί η εσφαλμένη συναρμολόγηση, η συναρμολόγηση εξαρτημάτων που λείπει και η συναρμολόγηση που δεν συμμορφώνεται.

•  Μελετήστε διεξοδικά τα τεχνικά έγγραφα: Διαβάστε προσεκτικά το εγχειρίδιο της φυγοκεντρικής αντλίας, τα σχέδια συναρμολόγησης και τις απαιτήσεις τεχνικών παραμέτρων και εξοικειωθείτε με τη δομή του εξοπλισμού και τα πρότυπα συναρμολόγησης.
•  Κριτήρια ποιότητας κύριου εξαρτήματος: Διευκρινίστε τα πρότυπα αποδοχής για κάθε εξάρτημα φυγοκεντρικής αντλίας και επιβεβαιώστε ότι τα μέρη δεν έχουν παραμορφώσεις, ρωγμές, φθορά και διάβρωση.
•  Απογραφή και επιθεώρηση ανταλλακτικών: Ελέγξτε όλα τα εξαρτήματα ένα προς ένα για να διασφαλίσετε πλήρη εξαρτήματα, αντιστοιχισμένες προδιαγραφές και κατάλληλη ποιότητα και να απαγορεύσετε την εγκατάσταση ελαττωματικών εξαρτημάτων.
•  Προετοιμάστε εργαλεία και όργανα μέτρησης: Ετοιμάστε εκ των προτέρων τον εξοπλισμό συναρμολόγησης και μέτρησης, συμπεριλαμβανομένων κλειδιών, δαγκάνες, επιπέδων και εργαλείων ευθυγράμμισης, για να εγγυηθείτε την ακρίβεια συναρμολόγησης.
•  Προετοιμάστε αναλώσιμα: Προετοιμάστε λιπαντικό λάδι, γράσο, συσκευασία στεγανοποίησης, φλάντζες και άλλα αναλώσιμα για να καλύψετε τις απαιτήσεις λίπανσης και σφράγισης για συναρμολόγηση.

IV. Τυπική ακολουθία συναρμολόγησης για φυγόκεντρες αντλίες

Οι φυγοκεντρικές αντλίες διαφορετικών μοντέλων διαφέρουν ελαφρώς ως προς τη δομή και τη σειρά συναρμολόγησης. Η φυγόκεντρη αντλία οπισθοχώρησης τύπου IS, η οποία έχει την ευρύτερη εφαρμογή, υιοθετεί καθολικές τυπικές διαδικασίες συναρμολόγησης της βιομηχανίας. Τα συγκεκριμένα βήματα είναι τα εξής:

1. Συναρμολογήστε συγκροτήματα ρουλεμάν: Τοποθετήστε τα ρουλεμάν με ακρίβεια σε καθορισμένες θέσεις στον άξονα της αντλίας, διασφαλίζοντας ότι τα ρουλεμάν είναι πλήρως τοποθετημένα και περιστρέφονται με ευελιξία.

2. Συναρμολογήστε το συγκρότημα άξονα αντλίας: Τοποθετήστε τον άξονα της αντλίας με συναρμολογημένα ρουλεμάν στο περίβλημα της αντλίας ως σύνολο, διασφαλίζοντας ομαλή περιστροφή χωρίς εμπλοκή.

3. Στερεώστε το περίβλημα και το πλαίσιο της αντλίας: Τοποθετήστε και στερεώστε ολόκληρο το περίβλημα της αντλίας στο πλαίσιο του εξοπλισμού, βεβαιωθείτε ότι το σώμα της αντλίας είναι οριζόντιο, σταθερό και χωρίς ταλαντεύσεις.

4. Τοποθετήστε το κάλυμμα της αντλίας και την πτερωτή: Τοποθετήστε εκ των προτέρων το κάλυμμα της αντλίας στη θέση του άξονα της αντλίας και, στη συνέχεια, στερεώστε την πτερωτή για να εξασφαλίσετε σταθερή τοποθέτηση της πτερωτής και ομοιόμορφα διάκενα.

5. Ενσωματώστε και στερεώστε ολόκληρη τη μονάδα: Ακουμπήστε και ασφαλίστε με ακρίβεια το κάλυμμα της αντλίας και το περίβλημα της αντλίας και, στη συνέχεια, στερεώστε ολόκληρο το σώμα της αντλίας στη βάση του εξοπλισμού.

6. Φινίρισμα εμφάνισης: Καθαρίστε τα υπολείμματα και τους λεκέδες από ολόκληρη τη μονάδα, επιθεωρήστε την ακεραιότητα της εμφάνισης και ολοκληρώστε τη συνολική εργασία τακτοποίησης.

7. Ευθυγράμμιση ζεύξης και βαθμονόμηση: Ολοκληρώστε την εγκατάσταση των συνδέσμων κινητήρα και σώματος αντλίας, εκτελέστε διόρθωση ομοαξονικότητας για να διασφαλίσετε την ακρίβεια μετάδοσης.

V. Βασικές τεχνικές απαιτήσεις για τη διάταξη φυγοκεντρικής αντλίας

Αυστηρή επιθεώρηση και αποδοχή πρέπει να διενεργούνται μετά την ολοκλήρωση της συναρμολόγησης σύμφωνα με τα τεχνικά πρότυπα για να διασφαλιστεί η κατάλληλη λειτουργία του εξοπλισμού. Τα βασικά κριτήρια αποδοχής παρατίθενται παρακάτω:

•  Ευέλικτη περιστροφή ολόκληρης της μονάδας: Περιστρέψτε απαλά το σώμα της αντλίας και τον περιστρεφόμενο άξονα χειροκίνητα. Η μονάδα θα περιστρέφεται ομαλά και ομοιόμορφα χωρίς εμπλοκή ή θόρυβο μηχανικής τριβής.
•  Χωρίς τζόγο αντλίας-άξονας: Ο άξονας της αντλίας δεν πρέπει να έχει εμφανή αξονική ή ακτινική μετατόπιση, με συμβατά διάκενα και χωρίς χαλαρότητα ή ταλάντωση.
•  Πιστοποιημένη ομοαξονικότητα ζεύξης: Η ομοαξονική απόκλιση μεταξύ της ημισύζευξης της αντλίας και της ημισύζευξης του κινητήρα πρέπει να συμμορφώνεται με τις τεχνικές παραμέτρους του εξοπλισμού, ώστε να αποφεύγονται κραδασμοί, μη φυσιολογικός θόρυβος και φθορές που προκαλούνται από έκκεντρη λειτουργία.
•  Τυπική πλήρωση λιπαντικού: Γεμίστε τα ρουλεμάν και τα μέρη του κιβωτίου ταχυτήτων με κατάλληλες ποσότητες λιπαντικού λαδιού και γράσου. Διατηρήστε τον κατάλληλο όγκο λαδιού για να αποτρέψετε την ξηρή λείανση που προκαλείται από έλλειψη λαδιού ή συσσώρευση σκόνης λόγω υπερβολικής υπερχείλισης λαδιού.

Περίληψη

Τα εξαρτήματα της φυγόκεντρης αντλίας θέτουν τα θεμέλια για τη λειτουργία του εξοπλισμού. Πτερωτές, περιβλήματα αντλίας, άξονες αντλίας, στοιχεία στεγανοποίησης, ρουλεμάν και άλλα εξαρτήματα εκτελούν αντίστοιχες λειτουργίες και συνεργάζονται μεταξύ τους, καθορίζοντας την απόδοση και τη διάρκεια ζωής της αντλίας. Εν τω μεταξύ, οι τυποποιημένες προετοιμασίες πριν από τη συναρμολόγηση, οι συμβατές ακολουθίες συναρμολόγησης και τα αυστηρά πρότυπα αποδοχής συναρμολόγησης είναι βασικά για την αποφυγή αστοχιών του εξοπλισμού, την ενίσχυση της λειτουργικής απόδοσης και την παράταση της διάρκειας ζωής του εξοπλισμού. Κατοχή της δομής των εξαρτημάτων και των τεχνικών συναρμολόγησης τουTeffikoΟι φυγόκεντρες αντλίες χρησιμεύουν ως βασική βάση για τη λειτουργία-συντήρηση του εξοπλισμού, την εγκατάσταση-θέση σε λειτουργία και την αντιμετώπιση βλαβών.
