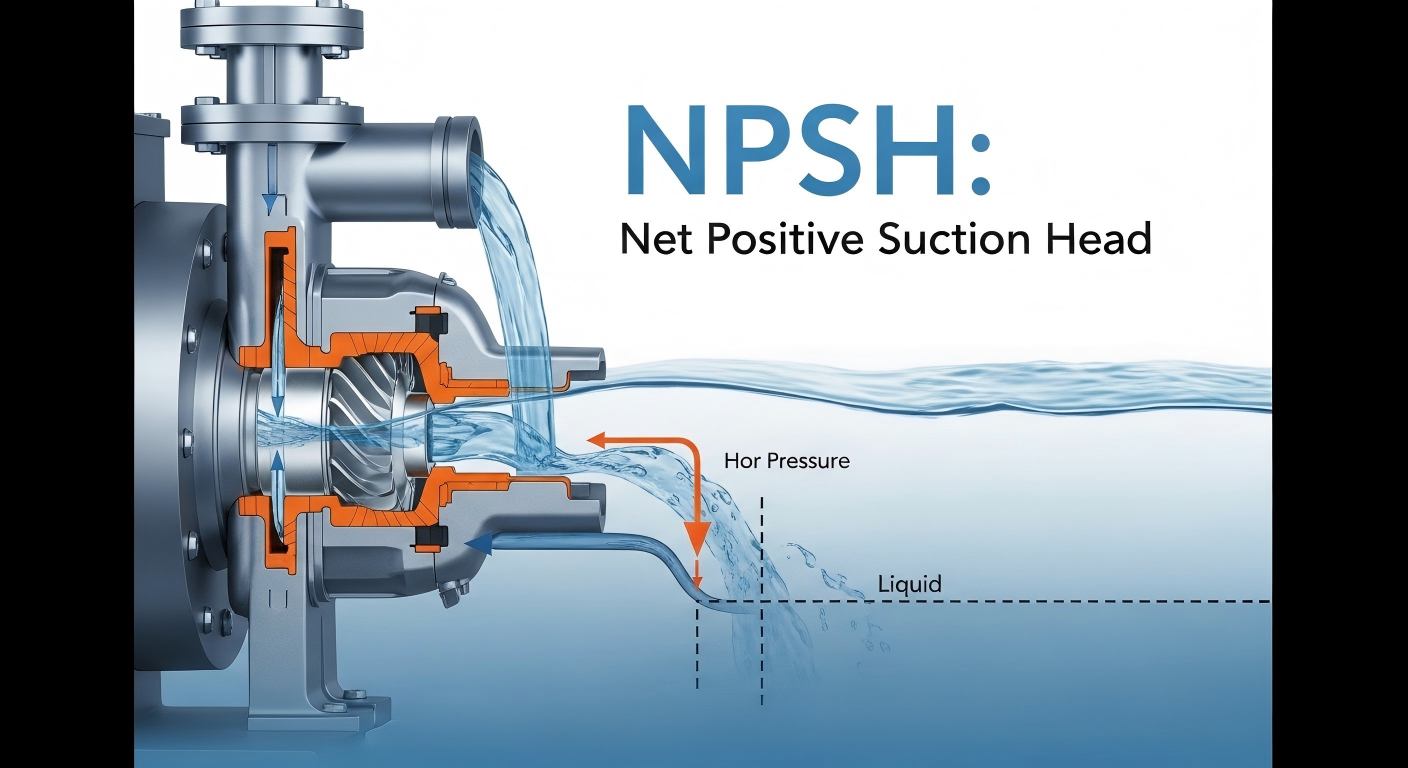

Τι είναι η καθαρή θετική κεφαλή αναρρόφησης (NPSH);

Εάν λειτουργείτε ή σχεδιάζετε αφυγοκεντρική αντλίασύστημα, NPSH (Net Positive Suction Head) είναι ένας όρος που απλά δεν μπορείτε να αποφύγετε. Δεν είναι απλώς μια φυσική παράμετρος, αλλά μια κρίσιμη διαχωριστική γραμμή που καθορίζει εάν η αντλία σας θα λειτουργεί ομαλά για δεκαετίες ή αν θα καταργηθεί λόγω σπηλαίωσης σε λίγους μόνο μήνες.

I. Βασικός ορισμός του NPSH

Το NPSH αναφέρεται στην ενεργή ενέργεια υπερπίεσης που στην πραγματικότητα κατέχει το υγρό στην είσοδο μιας φυγοκεντρικής αντλίας. Η κύρια λειτουργία του είναι να υπερνικήσει την αντίσταση ροής και να αποτρέψει την εξάτμιση του υγρού και συνήθως μετράται σε μέτρα στήλης νερού (m) ή πόδια στήλης υγρού (ft).

Όταν μια φυγοκεντρική αντλία είναι σε λειτουργία, μια ζώνη χαμηλής πίεσης σχηματίζεται στην είσοδο της πτερωτής λόγω της υψηλής ταχύτητας ροής του ρευστού. Εάν η πίεση εδώ πέσει κάτω από την πίεση κορεσμένων ατμών του υγρού, το υγρό θα εξατμιστεί ακαριαία, δημιουργώντας μεγάλο αριθμό φυσαλίδων ατμού. Καθώς οι φυσαλίδες ρέουν με το υγρό στη ζώνη υψηλής πίεσης της πτερωτής, καταρρέουν και εκρήγνυνται γρήγορα. Αυτό το φαινόμενο είναι γνωστό ως σπηλαίωση - ο πιο καταστροφικός τρόπος αστοχίας των φυγοκεντρικών αντλιών. Η ύπαρξη του NPSH είναι να συγκρατεί την κάτω γραμμή πίεσης και να αποτρέπει την εμφάνιση σπηλαίωσης.

II. Οι δύο πλευρές του NPSH: NPSHA εναντίον NPSHR

Η σύγχυση αυτών των δύο εννοιών είναι η νούμερο ένα αιτία λανθασμένης επιλογής σε ιστότοπους μηχανικής και αναζητήσεις Google. Για να διασφαλιστεί η ασφάλεια της αντλίας, η σχέση τους πρέπει να είναι σαφώς κατανοητή.

1. Διαθέσιμο NPSH (NPSHA)

Πόση ενέργεια μπορεί πραγματικά να προσφέρει το σύστημα;

Το NPSHA καθορίζεται εξ ολοκλήρου από τις συνθήκες εγκατάστασης και δεν έχει καμία σχέση με τη μάρκα της αντλίας. Εξαρτάται από τους ακόλουθους παράγοντες:

• Ύψος στάθμης υγρού: Το ύψος της επιφάνειας του υγρού της δεξαμενής αποθήκευσης σε σχέση με την κεντρική γραμμή της αντλίας (θετικό για πλημμυρισμένη αναρρόφηση, αρνητικό για αναρρόφηση ανύψωσης).
• Επιφανειακή πίεση: Είτε η δεξαμενή αποθήκευσης είναι ανοιχτή στην ατμοσφαιρική πίεση είτε σφραγισμένη και υπό πίεση.
• Τριβή αγωγού: Απώλειες αντίστασης που προκαλούνται από το μήκος του αγωγού αναρρόφησης, τους αγκώνες και τις βαλβίδες.
• Θερμοκρασία υγρού: Ένα βασικό σημείο! Όσο υψηλότερη είναι η θερμοκρασία, τόσο πιο εύκολα εξατμίζεται το υγρό και τόσο χαμηλότερο είναι το NPSHA.

2. Απαιτούμενο NPSH (NPSHR)

Πόση ενέργεια καταναλώνει η ίδια η αντλία;

Το NPSHR είναι ένα εγγενές χαρακτηριστικό της αντλίας, το οποίο προσδιορίζεται από τον κατασκευαστή μέσω αυστηρών δοκιμών και επισημαίνεται στην καμπύλη απόδοσης της αντλίας. Αντιπροσωπεύει την κατανάλωση ενέργειας που απαιτείται για τη ροή του υγρού από την είσοδο της αντλίας στο σημείο ελάχιστης πίεσης μέσα στην πτερωτή.

• Επίπτωση ρυθμού ροής: Όσο υψηλότερος είναι ο ρυθμός ροής, τόσο μεγαλύτερη είναι η ταχύτητα ροής, τόσο μεγαλύτερη είναι η πτώση πίεσης και το NPSHR είναι συνήθως υψηλότερο.
• Επίδραση σχεδιασμού: Ένα εξαιρετικό υδραυλικό μοντέλο (όπως ο σχεδιασμός διπλής αναρρόφησης) μπορεί να μειώσει σημαντικά το NPSHR.

III. Σπηλαίωση: Ο θανατηφόρος κίνδυνος ανεπαρκούς NPSH

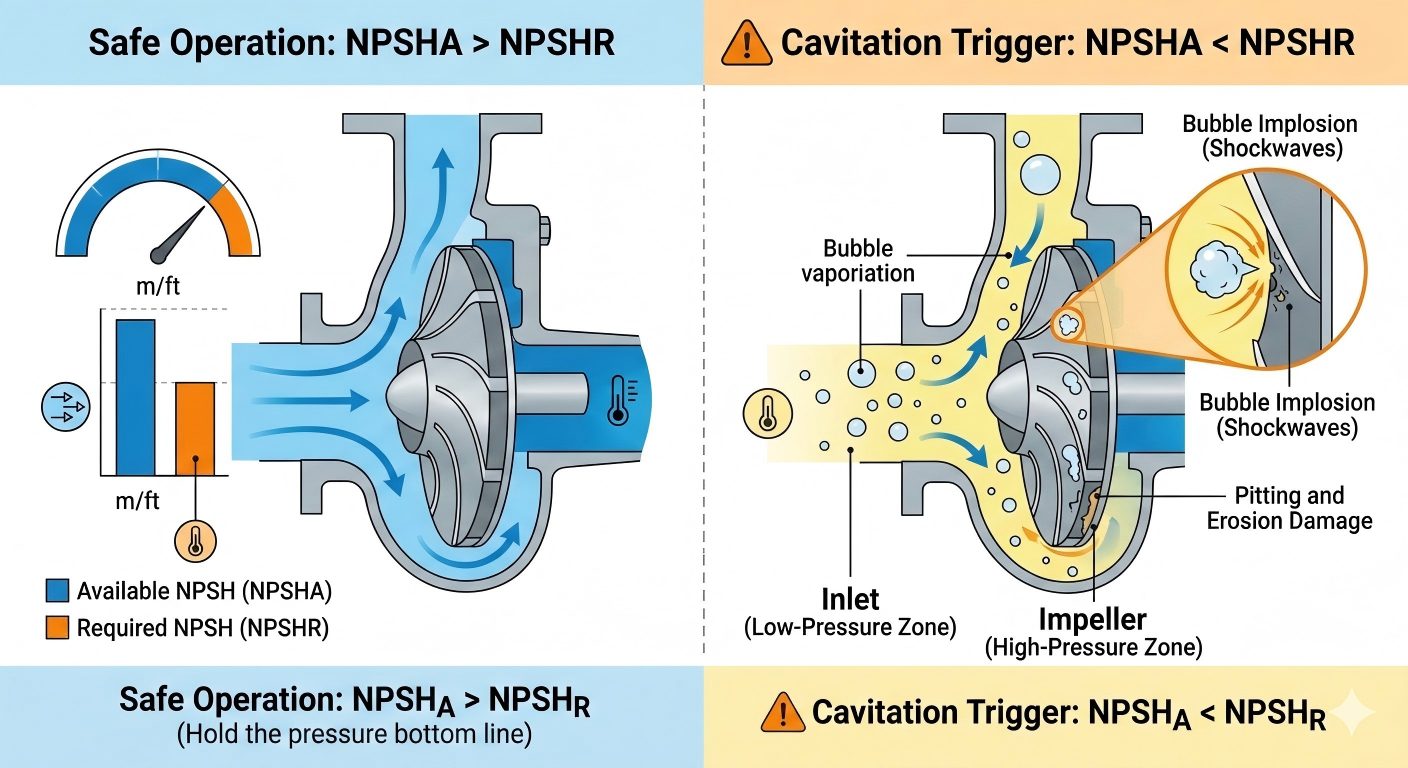

Όταν NPSHa < NPSHR, η πίεση εισόδου της αντλίας είναι χαμηλότερη από την πίεση των ατμών του υγρού και η σπηλαίωση εμφανίζεται σταδιακά, προκαλώντας τελικά μη αναστρέψιμη βλάβη στον εξοπλισμό.

1. Η διαδικασία εμφάνισης της σπηλαίωσης

1. Σχηματισμός ζώνης χαμηλής πίεσης: Η πίεση εισόδου της αντλίας πέφτει απότομα, το υγρό βράζει ακαριαία, δημιουργώντας μεγάλο αριθμό μικροσκοπικών φυσαλίδων ατμού.
2. Έκρηξη φυσαλίδων: Καθώς οι φυσαλίδες ρέουν στη ζώνη υψηλής πίεσης της πτερωτής, καταρρέουν και εκρήγνυνται γρήγορα, παράγοντας τοπικά κύματα κρούσης υψηλής έντασης.
3. Συσσώρευση ζημιών: Εκατομμύρια μικροσκοπικές εκρήξεις δρουν συνεχώς, καταστρέφοντας σταδιακά τα βασικά εξαρτήματα του σώματος της αντλίας.

2. Πέντε σοβαρές συνέπειες που προκαλούνται από τη σπηλαίωση

IV. Πρακτικός οδηγός: Πώς να βελτιώσετε το NPSHa και να αποφύγετε τους κινδύνους σπηλαίωσης

Σε συνθήκες επιτόπιας εργασίας, το NPSHa μπορεί να προσαρμοστεί μέσω βελτιστοποίησης συστήματος. Οι βασικές οδηγίες βελτιστοποίησης είναι οι εξής, οι οποίες μπορούν να εφαρμοστούν σύμφωνα με πραγματικά σενάρια:

1. Βελτιστοποιήστε τη θέση εγκατάστασης: Χαμηλώστε το ύψος εγκατάστασης της αντλίας, δώστε προτεραιότητα στη λειτουργία εγκατάστασης με πλημμυρισμένη αναρρόφηση για να αυξήσετε άμεσα την κεφαλή στατικής πίεσης εισόδου.
2. Απλοποιήστε τον αγωγό αναρρόφησης: Μειώστε το μήκος του αγωγού αναρρόφησης, μειώστε τα εξαρτήματα τοπικής αντίστασης όπως οι γωνίες και οι βαλβίδες, αυξήστε τη διάμετρο του σωλήνα αναρρόφησης και μειώστε την ταχύτητα ροής του υγρού και τις απώλειες τριβής.
3. Ανεβάστε τη στάθμη του υγρού εισόδου: Αυξήστε το ύψος της στάθμης του υγρού στην πλευρά αναρρόφησης για να ενισχύσετε την αποτελεσματική στατική πίεση και να ενισχύσετε την παροχή πίεσης εισόδου.
4. Συνθήκες μέσου ελέγχου: Μειώστε τη θερμοκρασία των μέσων υψηλής θερμοκρασίας για να μειώσετε την πίεση ατμών. ή επιλέξτε τύπους αντλιών ανθεκτικών στη σπηλαίωση κατάλληλους για το μέσο.
5. Ακριβής επιλογή και αντιστοίχιση τύπου: Δώστε προτεραιότητα στις φυγόκεντρες αντλίες με χαμηλότερες τιμές NPSHR για να μειώσετε τους κινδύνους σπηλαίωσης από την πηγή και να προσαρμοστείτε σε πολύπλοκες συνθήκες εργασίας.

Συμπέρασμα: Αφήστε τα δεδομένα να προστατεύουν τα περιουσιακά σας στοιχεία

Τι είναι η καθαρή θετική κεφαλή αναρρόφησης (NPSH); Είναι η διαχωριστική γραμμή μεταξύ αποτελεσματικής λειτουργίας και καταστροφικής αστοχίας.

Μην περιμένετε έως ότου ακούσετε τον ήχο της «άντλησης πέτρες» για να αναλάβετε δράση.Teffikoδεσμεύεται να σας παρέχει ρευστές λύσεις που όχι μόνο πληρούν τα πρότυπα αλλά και ξεπερνούν τις προσδοκίες. Από την ακριβή ανάλυση συνθηκών λειτουργίας έως την εξαιρετική κατασκευή αντλιών, ενσωματώνουμε την απόλυτη επιδίωξη του NPSH σε κάθε εξοπλισμό, διασφαλίζοντας ότι το σύστημά σας λειτουργεί αποτελεσματικά σε αθόρυβη λειτουργία και χωρίς προβλήματα σπηλαίωσης.
