Ξηρή λειτουργία (στεγνή λειτουργία/ρελαντί) του αφυγοκεντρική αντλίααναφέρεται σε μια ανώμαλη κατάσταση λειτουργίας όπου η κοιλότητα της αντλίας στερείται υγρού, έχει ανεπαρκή όγκο υγρού ή χάνει υγρό αναρρόφησης ενώ η αντλία συνεχίζει να λειτουργεί. Είναι ένα εξαιρετικά καταστροφικό σφάλμα που εμφανίζεται συχνά σε βιομηχανικές φυγοκεντρικές αντλίες. Οι φυγόκεντρες αντλίες βασίζονται σε μεταφερόμενο υγρό για λίπανση, ψύξη και σταθεροποίηση υδραυλικής πίεσης. Μόλις στερηθούν τη μέτρια προστασία, τα εσωτερικά εξαρτήματα θα τρίβονται απευθείας μεταξύ τους και θα συσσωρεύουν γρήγορα θερμότητα. Ακόμη και μια σύντομη περίοδος στο ρελαντί μπορεί να προκαλέσει μη αναστρέψιμη βλάβη και ακόμη και πλήρη αστοχία της αντλίας που οδηγεί σε διακοπή λειτουργίας.
Υπό κανονικές συνθήκες λειτουργίας, το υγρό μέσα στην αντλία σχηματίζει μια υγρή μεμβράνη στις επιφάνειες των μηχανικών στεγανοποιήσεων, των ρουλεμάν και των πτερωτών. Αυτή η μεμβράνη όχι μόνο μειώνει την τριβή μεταξύ των μεταλλικών μερών αλλά επίσης διαχέει τη θερμότητα που παράγεται κατά τη λειτουργία, ενώ εξισορροπεί την υδραυλική αντίσταση της περιστρεφόμενης πτερωτής για να εξασφαλίσει σταθερή λειτουργία του εξοπλισμού.
Όταν συμβαίνει ξηρή λειτουργία, ο αέρας αντικαθιστά πλήρως το μεταφερόμενο υγρό μέσα στην κοιλότητα της αντλίας, ωθώντας τον εξοπλισμό πολύ πέρα από τα σχεδιασμένα όρια λειτουργίας του. Μόλις εξαφανιστεί τελείως το υγρό φιλμ, όλα τα εξαρτήματα ακριβείας χάνουν τη λίπανση και την ψύξη. Η πτερωτή περιστρέφεται με υψηλή ταχύτητα χωρίς φορτίο, αποτυγχάνοντας να μεταφέρει το μέσο ενώ δημιουργεί μη ισορροπημένη εσωτερική πίεση. Διάφορα σφάλματα επικαλύπτονται και κλιμακώνονται συνεχώς, εξελίσσονται από μερική βλάβη εξαρτημάτων σε αστοχία πλήρους συστήματος μέσα σε σύντομο χρονικό διάστημα.
Η ξηρή λειτουργία των φυγοκεντρικών αντλιών δεν θα κάψει τον κινητήρα άμεσα, ωστόσο προκαλεί θανατηφόρα ζημιά στα εξαρτήματα ακριβείας του πυρήνα, αυξάνοντας δραστικά το κόστος συντήρησης και μειώνοντας τη διάρκεια ζωής του εξοπλισμού. Οι κύριοι κίνδυνοι του χωρίζονται σε πέντε κατηγορίες:
Οι μηχανικές στεγανοποιήσεις εξαρτώνται από υγρή μεμβράνη για απομόνωση, λίπανση και μείωση θερμοκρασίας. Κατά τη διάρκεια της στεγνής λειτουργίας, η άμεση ξηρή τριβή μεταξύ των ακραίων επιφανειών στεγανοποίησης προκαλεί απότομο κύμα θερμοκρασίας, με αποτέλεσμα την αφαίρεση, την παραμόρφωση και το ράγισμα των δακτυλίων στεγανοποίησης, γεγονός που οδηγεί άμεσα σε διαρροή υγρού από τον εξοπλισμό. Αυτό είναι το πιο συνηθισμένο σφάλμα που προκαλείται από την ξηρή λειτουργία.
Χωρίς υγρή λίπανση, η αντίσταση τριβής του ρουλεμάν αυξάνεται απότομα με έντονη τοπική συσσώρευση θερμότητας, προκαλώντας εύκολα φθορά, σύσπαση και υπερβολικούς κραδασμούς. Η παρατεταμένη ξηρή περιστροφή μπορεί να λυγίσει περαιτέρω τον περιστρεφόμενο άξονα και να αποδυναμώσει την ισορροπία του ρότορα, καταστρέφοντας μόνιμα την ακρίβεια λειτουργίας του εξοπλισμού.
Χωρίς αντίσταση υγρού για περιορισμό της πτερωτής, η κατάσταση λειτουργίας της γίνεται μη ισορροπημένη, φέρνοντας τυρβώδη ροή και ασταθή πίεση. Η υδραυλική απόδοση του εξοπλισμού επιδεινώνεται εντελώς, καθιστώντας τον ανίκανο να ανταποκριθεί στις κανονικές απαιτήσεις μεταφοράς παραγωγής.
Η θερμότητα που παγιδεύεται σε περιοχές του πυρήνα, συμπεριλαμβανομένων των μηχανικών στεγανοποιήσεων, των περιβλημάτων της αντλίας και των ρουλεμάν δεν μπορεί να διαλυθεί, σχηματίζοντας τοπικές ζώνες υψηλής θερμοκρασίας που επιταχύνουν τη γήρανση και τη φθορά των εξαρτημάτων.
Ο συνδυασμός παρατεταμένης υψηλής θερμοκρασίας και εσωτερικής καταπόνησης παραμορφώνει μεταλλικά μέρη, όπως πτερωτές και περιβλήματα αντλίας, διαταράσσοντας τα διάκενα τοποθέτησης των εξαρτημάτων. Η επακόλουθη λειτουργία θα έχει δυνατό θόρυβο, βίαιο τίναγμα και ανεπαρκή ισχύ εξόδου, με αποτέλεσμα μόνιμα ελαττώματα.
Σε βιομηχανικά σενάρια, τα σφάλματα ξηρής λειτουργίας σπάνια οφείλονται σε εγγενή ελαττώματα του εξοπλισμού. Τα περισσότερα προκύπτουν από ελαττώματα σχεδιασμού συστήματος, συνθήκες λειτουργίας αγωγού ή χειροκίνητα λειτουργικά σφάλματα. Οι κοινές αιτίες κατηγοριοποιούνται σαφώς ως εξής:
Η στάθμη του υγρού στη δεξαμενή αναρρόφησης πέφτει κάτω από το στόμιο του σωλήνα εισόδου της αντλίας, επιτρέποντας στον αέρα να εισέλθει στον αγωγό αναρρόφησης και διακόπτοντας την εισαγωγή υγρού.
Η ανεπαρκής πλήρωση ή η ατελής εξαέρωση πριν από την εκκίνηση αφήνει θύλακες αέρα παγιδευμένους μέσα στην κοιλότητα της αντλίας, δημιουργώντας ένα κλείδωμα αέρα που εμποδίζει την κανονική εισροή υγρού.
Μερικώς κλειστές βαλβίδες εισαγωγής, φραγμένες σήτες φίλτρων ή φραγμένες λυγισμένες σωληνώσεις περιορίζουν την παροχή υγρού και εμποδίζουν την αναρρόφηση υγρού.
Η κακή στεγανοποίηση ή οι χαλαροί σύνδεσμοι στον αγωγό εισόδου αφήνουν τον αέρα να εισχωρήσει στη σωλήνωση, σπάζοντας το περιβάλλον αρνητικής πίεσης που απαιτείται για την αναρρόφηση υγρού.
Η παράλογη διάταξη του αγωγού και το ανεπαρκές περιθώριο NPSH (καθαρή θετική κεφαλή αναρρόφησης) καθιστούν την αντλία νερού επιρρεπή σε ασταθή αναρρόφηση υγρού και διακοπτόμενη ξηρή λειτουργία.
Οι μη τυπικές διαδικασίες εκκίνησης και διακοπής λειτουργίας καθώς και οι ανεπαρκείς καθημερινές περιπολικές επιθεωρήσεις έχουν ως αποτέλεσμα τη λειτουργία της αντλίας χωρίς φορτίο.
Η ζημιά στο ξηρό τρέξιμο δεν συμβαίνει απότομα. εμφανίζονται εμφανή σήματα έγκαιρης προειδοποίησης στο αρχικό στάδιο σφάλματος. Ο έγκαιρος χειρισμός μπορεί να αποφύγει σοβαρές απώλειες τερματισμού λειτουργίας:
Αιχμηρά μεταλλικά τσιρίσματα που δημιουργούνται από την ξηρή τριβή μεταξύ των εξαρτημάτων, που διακρίνονται από τον ομαλό θόρυβο υπό κανονική λειτουργία.
Οι ασταθείς υδραυλικές συνθήκες και η ανισορροπία του ρότορα ενισχύουν σημαντικά τη συχνότητα και το πλάτος της συνολικής δόνησης του εξοπλισμού.
Γρήγορη αύξηση θερμοκρασίας στο σώμα της αντλίας, στο άκρο της στεγανοποίησης και στη θέση έδρασης.
Η αντλία λειτουργεί κανονικά αλλά παρέχει σταθερά χαμηλή, ασταθή ροή εξόδου και πίεση εξόδου.
Οι διαταραγμένες μηχανικές συνθήκες λειτουργίας προκαλούν ακανόνιστες αυξήσεις και πτώσεις στο ρεύμα λειτουργίας του κινητήρα.
Η επαναλαμβανόμενη εισαγωγή αέρα στην κοιλότητα της αντλίας οδηγεί σε ασυνεχή, ανομοιόμορφη εκτόξευση του υγρού που αποβάλλεται.

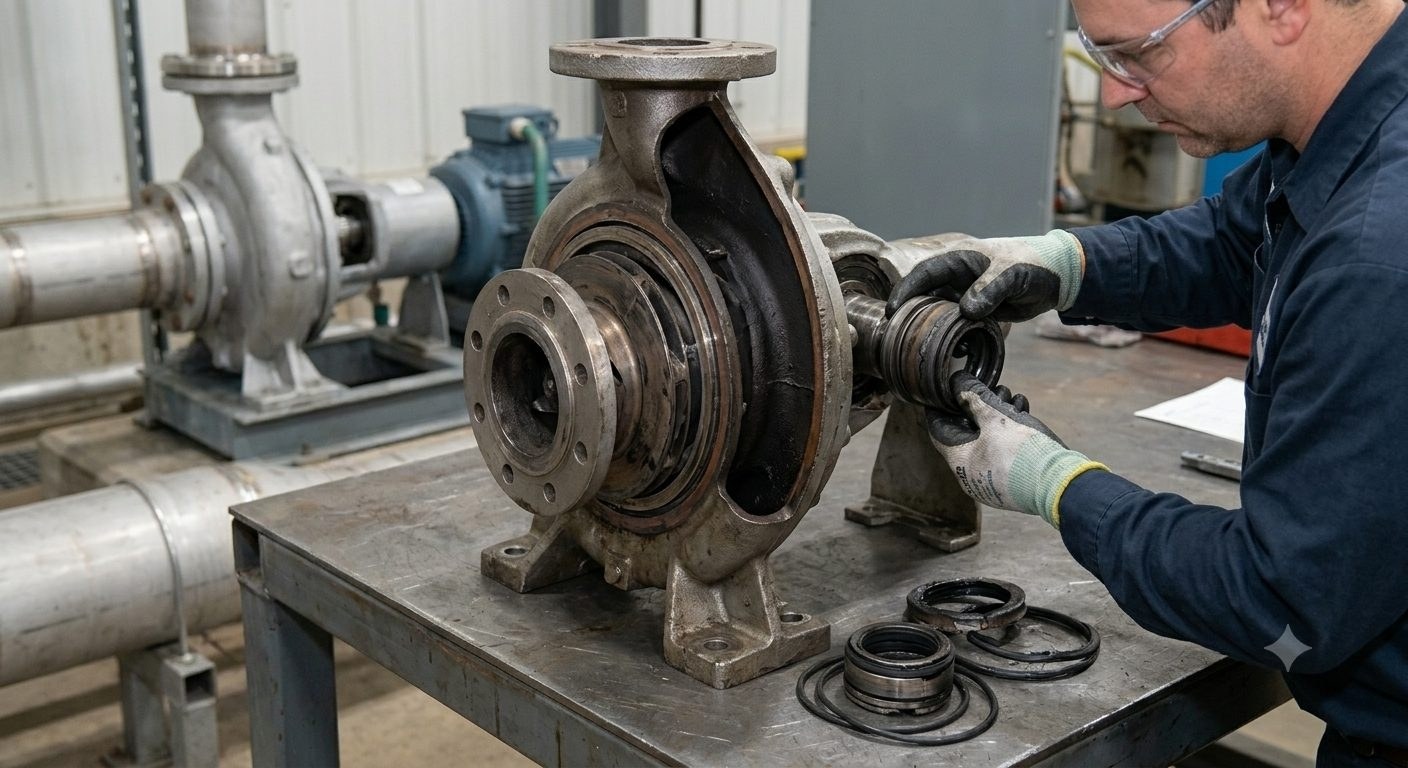

Σταματήστε αμέσως την αντλία μόλις εντοπιστούν συμπτώματα ξηρής λειτουργίας. Απαγορεύεται ο ψεκασμός κρύου νερού ή η απευθείας προσθήκη υγρού, καθώς οι δραστικές διαφορές θερμοκρασίας θα σπάσουν και θα παραμορφώσουν μεταλλικά εξαρτήματα υψηλής θερμοκρασίας. Αφήστε τον εξοπλισμό να κρυώσει φυσικά πριν επιθεωρήσετε τη μηχανική στεγανοποίηση, τα ρουλεμάν και την πτερωτή για τυχόν ζημιές. Αντικαταστήστε τα ελαττωματικά εξαρτήματα, αντιμετωπίστε προβλήματα, όπως ανεπαρκή στάθμη υγρού, διαρροή αέρα αγωγού και μπλοκαρίσματα και επιβεβαιώστε τις κανονικές συνθήκες λειτουργίας πριν από την επανεκκίνηση της αντλίας.
Υιοθετήστε διπλή προστασία που αποτελείται από τυποποιημένη λειτουργία και έξυπνη παρακολούθηση για την εξάλειψη των κινδύνων ξηρής λειτουργίας στην πηγή.
Εφαρμόστε αυστηρά τα πρωτόκολλα εκκίνησης: επαληθεύστε την επαρκή στάθμη υγρού, ανοίξτε πλήρως τις βαλβίδες εισόδου και αποφράξτε τις οθόνες του φίλτρου πριν από την εκκίνηση. Ολοκληρώστε την πλήρη πλήρωση της αντλίας και τον ενδελεχή εξαερισμό για να απαγορεύσετε τις ακανόνιστες πρακτικές εκκίνησης και απενεργοποίησης.
Εγκαταστήστε αισθητήρες στάθμης υγρού, διακόπτες ροής και αισθητήρες πίεσης για να παρακολουθείτε τις συνθήκες λειτουργίας σε πραγματικό χρόνο. Ο εξοπλισμός μπορεί να ενεργοποιήσει αυτόματα συναγερμούς και να σβήσει σε περίπτωση διακοπής υγρού, μηδενικής ροής ή μη φυσιολογικής πίεσης, παρέχοντας ολόπλευρη σταθερή προστασία λειτουργίας για φυγοκεντρικές αντλίες.
Η ξηρή λειτουργία των φυγοκεντρικών αντλιών είναι μια ελεγχόμενη και αποτρέψιμη κατάσταση λειτουργίας υψηλού κινδύνου. Οι βασικοί του κίνδυνοι προέρχονται από τη συσσώρευση θερμότητας που προκαλείται από τριβή, την ασταθή υδραυλική απόδοση και την παραμόρφωση των εξαρτημάτων που προκαλείται από μεσαία έλλειψη. Τα περισσότερα σφάλματα ξηρής λειτουργίας προκύπτουν από λειτουργική αμέλεια και μη κανονικές συνθήκες συστήματος. Η αυστηρή τήρηση των τυποποιημένων διαδικασιών εκκίνησης, οι τακτικές επιθεωρήσεις περιπολίας αγωγών και η εγκατάσταση έξυπνων προστατευτικών διατάξεων παρακολούθησης μπορούν να εξαλείψουν πλήρως τους κινδύνους ξηρής λειτουργίας.
